WIRING & CLAMP

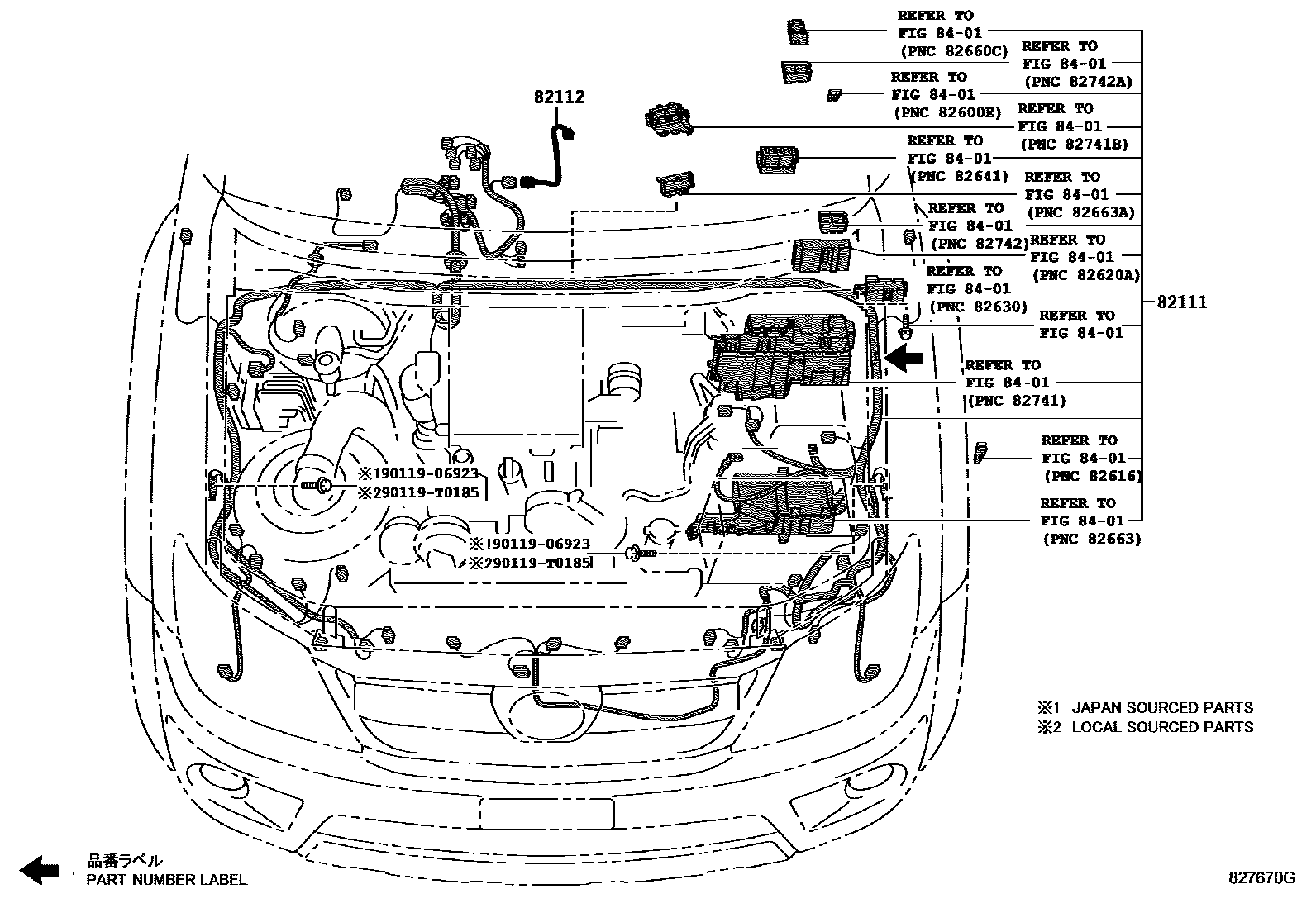

Parts diagram
82111WIRE, ENGINE ROOM MAIN
main82111-0KB91i201108-201310
main82111-0KD60i201204-201310
main82111-0KD61i201310-201510
main82111-0KG70i201204-201310
main82111-0KG71i201310-201510
main82111-0KZ30i201212-201310
main82111-0KZ31i201310-201510
main82115-0KC40i201408-201510
main82115-0KC50i201408-201504
main82115-0KC71i201310-201703
main82115-0KD40supersedes 82115-0KD00i201203-201403
main82115-0KE20i201107-201310
main82115-0KE21i201310-201611
main82115-0KE30i201202-201403
main82115-0KE31supersedes 82115-0KE21i201403-201611
main82115-0KE50i201107-201310
main82115-0KE51i201404-202110
main82115-0KE70i201110-201310
main82115-0KE71i201310-201510
main82115-0KF20i201203-201403
main82115-0KF21i201403-201612
main82115-0KF30i201110-201310
main82115-0KF31i201310-201510
main82115-0KF40i201107-201403
main82115-0KF41i201403-201611
main82115-0KF50i201107-201308
main82115-0KF51i201308-201512
main82115-0KF61i201108-201310
main82115-0KF62supersedes 82115-0KF41i201310-201512
main82115-0KG30i201107-201308
main82115-0KG31supersedes 82115-0KM61i201308-201504
main82115-0KG40i201107-201311
main82115-0KG41i201311-201609
main82115-0KJ40i201107-201308
HEADLAMP-HALOGEN
main82115-0KJ41supersedes 82115-0KJ62i201308-201504
main82115-0KJ50i201107-201208
main82115-0KJ51i201208-201308
main82115-0KJ52i201308-201408
main82115-0KJ61i201107-201301
main82115-0KJ62i201310-201512
ANTI-THEFT SYSTEM-WITHOUT; EXPORT FROM SOUTH AFRICA; EXPORT FROM SOUTH AFRICA&ANTI-THEFT SYSTEM-*IM & *SEH(FOR SOUTH AFRICA); EXPORT FROM SOUTH AFRICA&VSC-WITHOUT; KENYA SPEC&ANTI-THEFT SYSTEM-*IM & *SEH(FOR SOUTH AFRICA); KENYA SPEC&VSC-WITHOUT
main82115-0KJ80supersedes 82115-0KK01i201107-201308
HEADLAMP-HALOGEN
main82115-0KJ81supersedes 82115-0KK02i201308-201408
HEADLAMP-HALOGEN
main82115-0KK01i201107-201301
main82115-0KK20i201109-201309
main82115-0KK21i201309-201601
main82115-0KM60i201208-201310
main82115-0KN00i201208-201308
main82115-0KN01i201308-201504
main82115-0KQ60i201301-201401
main82115-0KQ61i201401-201608
main82115-0KQ70i201301-201401
main82115-0KQ71i201401-201412
main82115-0KQ72i201501-201608
main82115-0KS60supersedes 82115-0KS50i201403-201612
main82115-0KU90i201501-201608
main82115-0KV00i201501-201608
main82111-0KZ40supersedes 82115-0KJ61i201210-201310
VSC-WITH
main82111-0KZ41supersedes 82115-0KJ61i201310-201512
VSC-WITH
main82111-0KZ60i201210-201310
VSC-WITHOUT
main82111-0KZ61supersedes 82115-0KK01i201310-201512
VSC-WITHOUT
main82115-0KC70supersedes 82115-0KF90i201110-201310
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH
main82115-0KD01i201308-201510
POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main82115-0KD41i201308-201510
ABS (ANTI-LOCK BRAKE SYSTEM)-WITH&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH(WITH/SET IN SECURITY SYSTEM)
main82115-0KD60supersedes 82115-0KD80i201107-201308
ABS (ANTI-LOCK BRAKE SYSTEM)-WITHOUT
main82115-0KD61supersedes 82115-0KD81i201308-201510
ABS (ANTI-LOCK BRAKE SYSTEM)-WITHOUT
main82115-0KF11supersedes 82115-0KD81i201408-201510
ABS (ANTI-LOCK BRAKE SYSTEM)-WITHOUT&HEADLAMP-PROJECTOR(SMOKED)
main82115-0KF70i201107-201210
VSC-WITH
main82115-0KF71i201310-201510
VSC-WITH
main82115-0KJ90supersedes 82115-0KJ51i201108-201210
VSC-WITH
main82115-0KK02i201310-201512
ANTI-THEFT SYSTEM-WITHOUT&VSC-WITH
main82115-0KK11supersedes 82115-0KR50i201309-201601
MALAYSIA SPEC
main82115-0KM80i201208-201308
HEADLAMP-DISCHARGE
main82115-0KM81supersedes 82115-0KM61i201408-201510
HEADLAMP-DISCHARGE(SMOKED)
main82115-0KM90i201210-201310
EXPORT FROM SOUTH AFRICA&VSC-WITHOUT; KENYA SPEC&VSC-WITHOUT
main82115-0KM91i201310-201512
EXPORT FROM SOUTH AFRICA&VSC-WITHOUT; KENYA SPEC&VSC-WITHOUT
main82115-0KN71supersedes 82115-0KP91i201210-201310
ANTI-THEFT SYSTEM-WITHOUT
main82115-0KN72supersedes 82115-0KP91i201310-201512
ANTI-THEFT SYSTEM-WITHOUT
main82115-0KP80supersedes 82115-0KG62i201210-201310
VSC-WITHOUT
main82115-0KP81i201310-201512
VSC-WITHOUT
main82115-0KP90supersedes 82115-0KJ51i201210-201310
VSC-WITH
main82115-0KP91supersedes 82115-0KJ51i201310-201512
VSC-WITH
82112WIRE, ENGINE ROOM, NO.2
main82112-0K010i201107
8401SWITCH & RELAY & COMPUTER
9011906923
90119T0185

5 parts on this diagram · 18 diagrams in section
