EXHAUST PIPE

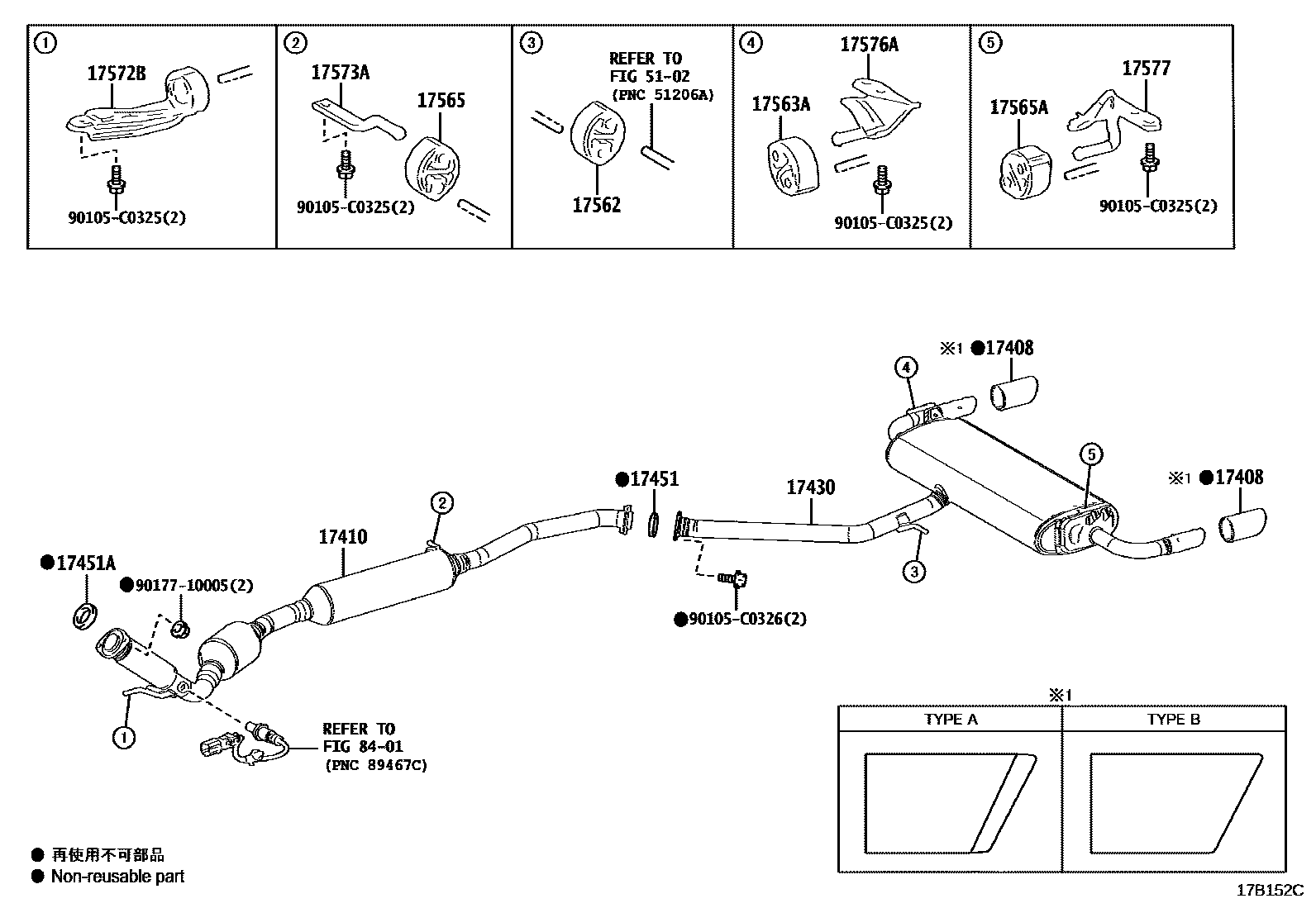

Parts diagram
17408BAFFLE SUB ASSY, EXHAUST TAILPIPE
main17408-F0020i202004-202112
main17408-F0021i202405
TYPE A(REFER ILLUST)
main17408-F0021i202201-202405
main17408-F0060i202004-202112
main17408-F0061i202304
TYPE B(REFER ILLUST)
main17408-F0061i202201-202405
17410PIPE ASSY, EXHAUST, FRONT
main17410-F0250i202004-202303
main17410-F0260i202004-202303
main17410-F0590i202304-202405
main17410-F2520i202304-202405
17430PIPE ASSY, EXHAUST, TAIL
main17430-F0270i202004-202010
main17430-F0272i202010-202101
main17430-F0273i202102-202405
main17430-F0280i202004-202010
main17430-F0282i202010-202405
17451GASKET, EXHAUST PIPE
main17451-25040i202004-202212
(J)
main17451-F0140i202004-202405
(L)
17451AGASKET, EXHAUST PIPE, NO.2
main90917-C6003i202004-202405
17562SUPPORT, EXHAUST PIPE, NO.2
main17565-0H090i202004-202405
17563ASUPPORT, EXHAUST PIPE, NO.3
main17565-0H090i202004-202405
17565SUPPORT, EXHAUST PIPE, NO.5
main17565-0H080i202004-202405
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-0H090i202004-202405
17572BBRACKET, EXHAUST PIPE SUPPORT, NO.2
main17572-F0070i202004-202405
17573ABRACKET, EXHAUST PIPE SUPPORT, NO.3
main17573-F0070i202004-202405
17576ABRACKET, EXHAUST PIPE SUPPORT, NO.6
main17576-F0080i202004-202008
main17576-F0081i202009-202405
17577BRACKET, EXHAUST PIPE SUPPORT, NO.7
main17577-F0070i202004-202008
main17577-F0071i202009-202405
5102SUSPENSION CROSSMEMBER & UNDER COVER
8401SWITCH & RELAY & COMPUTER
90105C0325
90105C0326
9017710005

18 parts on this diagram · 2 diagrams in section
