BRAKE BOOSTER & VACUUM TUBE

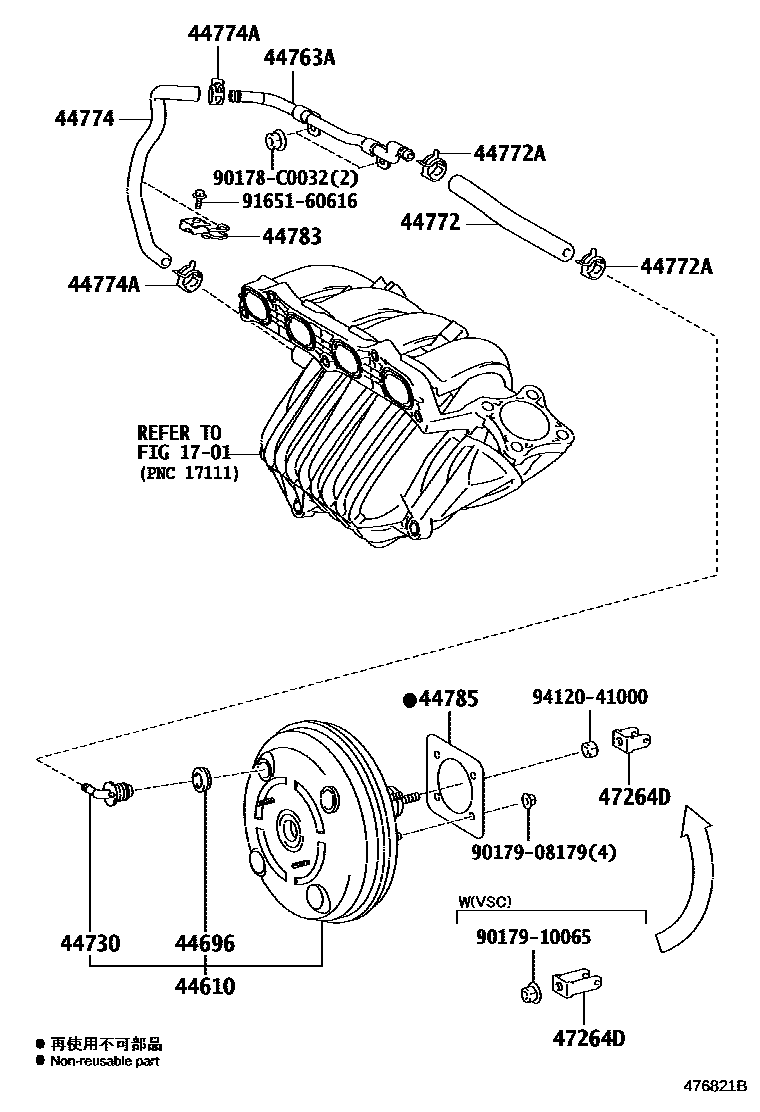

Parts diagram
1701
44610BOOSTER ASSY, BRAKE
44696GROMMET, CHECK VALVE
main90080-48071i200903-201108
44730VALVE ASSY, VACUUM CHECK(FOR BRAKE)
main44730-12070i200903-201108
44763ATUBE, HOSE TO HOSE, NO.1
main44763-0R010i201108
44772HOSE, CHECK VALVE TO CONNECTOR TUBE
main44772-0R010i200903-201108
44772ACLIP(FOR CHECK VALVE TO CONNECTOR TUBE)
main96133-41500×2i200903-201108
44774HOSE, UNION TO CONNECTOR TUBE
main44774-0R020i200903-201108
44774ACLIP(FOR UNION TO CONNECTOR TUBE HOSE)
main96133-41500×2i200903-201108
44783CLAMP, VACUUM HOSE
main44783-44010i200903-201108
44785GASKET, BRAKE BOOSTER
main44785-02050i200903-201108
47264DCLEVIS, BRAKE MASTER CYLINDER PUSH ROD
90178C0032
9017908179
9017910065
9165160616
9412041000

17 parts on this diagram · 1 diagram in section
