STARTER

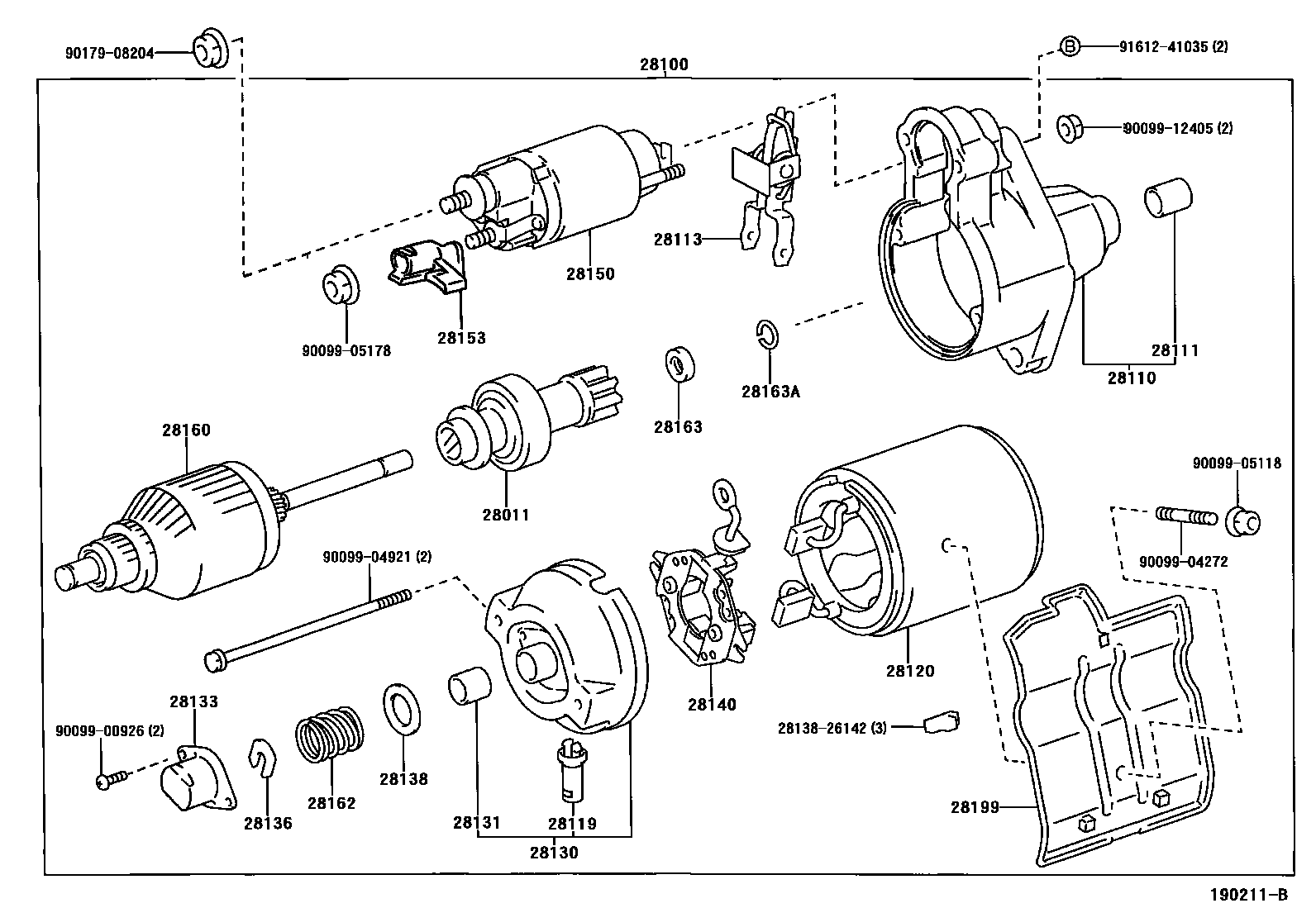

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-15010i199611-199702
main28011-26042i199812-200111
main28011-64130i199812-200112
main28011-70020i199611-199702
28100STARTER ASSY
main28100-13020i199611-199702
12V 0.8KW
main28100-13080i199611-199702
12V 0.8KW
main28100-64370i199812-200412
12V 1.4KW
main28100-74170i199611-199812
12V 1.0KW
28110HOUSING ASSY, STARTER DRIVE
main28110-13020i199611-199702
main28110-13080i199812-200310
main28110-63050i199812-200111
main28110-64170i199611-199812
28111BUSH(FOR STARTER HOUSING)
main90099-10200i199611-199702
28113LEVER, STARTER PINION DRIVE
main28113-15011i199611-199702
main28113-70020i199611-199702
28119COVER, STARTER END FRAME
main28199-46080i199812-200310
main28199-74110i199812-200412
main28199-77090i199611-199702
28120YOKE ASSY, STARTER
main28120-13081i199611-199702
main28120-26071i199812-200111
main28120-26140i199611-199702
main28120-55050i199812-200412
main28120-64130i199611-199708
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-13010i199611-199812
main28130-13020i199611-199702
main28130-13080i199702-199812
main28130-64170i199812-200412
28131BUSH, COMMUTATOR END FRAME
main90099-10134i199611-199702
28133COVER, BEARING(FOR END FRAME)
main28132-15011i199611-199702
28136PLATE, STARTER LOCK
main28136-15010i199611-199702
28138RUBBER(FOR STARTER BEARING COVER)
main28138-15010i199611-199702
28140HOLDER ASSY, STARTER BRUSH
main28140-15010i199611-199702
main28140-26070i199611-199812
main28140-64130i199611-199812
main28140-70020i199702-199812
28150SWITCH ASSY, MAGNET STARTER
main28150-10021i199611-199702
main28150-37011i199611-199702
main28150-64341i199812-200112
main28150-64370i199611-199708
main28150-64371i199708-199711
main28150-74170i199812-200111
28153COVER, MAGNET SWITCH
main28159-15010i199611-199702
28160ARMATURE ASSY, STARTER
main28160-15010i199611-199702
main28160-26071i199611-199812
main28160-70021i199611-199702
main28160-74070i199812-200412
28162SPRING, STARTER BRAKE
main28162-15010i199611-199702
28163NUT OR COLLAR, PINION STOP, STARTER
main28163-40011i199611-199702
main28163-70020i199611-199702
28163ARING, SNAP(FOR STARTER PINION STOP NUT)
main90099-07047i199611-199702
main90099-07124i199611-199702
28199COVER, STARTER
main28199-15110i199611-199702
main28199-63050i199611-199812
2813826142RUBBER(FOR STARTER BEARING COVER)
9009900926
9009904272
9009904921
9009905118
9009905178
9009912405
9017908204
9161241035

29 parts on this diagram · 4 diagrams in section
