CLUTCH MASTER CYLINDER

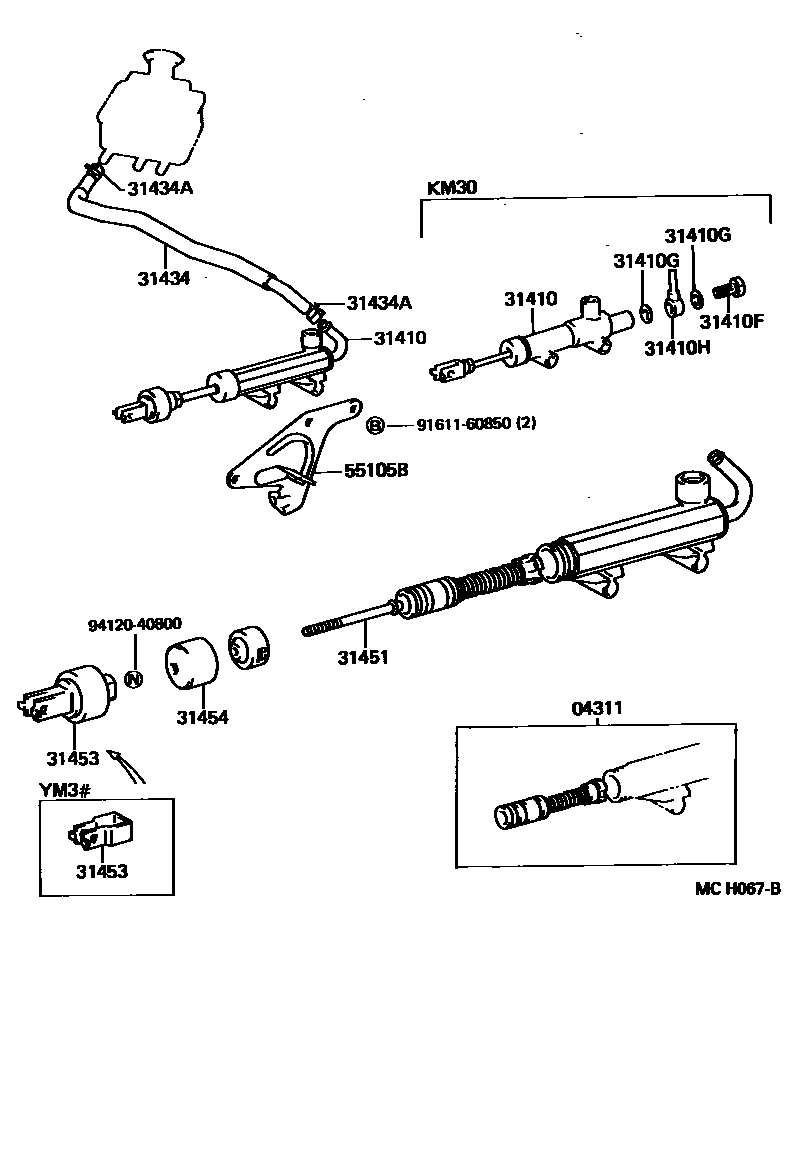

Parts diagram
04311CYLINDER KIT, CLUTCH MASTER
main04311-27010i198808-199804
main04311-60080i199001-199804
31410CYLINDER ASSY, CLUTCH MASTER
main31420-27052i198808-199804
main31420-27072i198808-199804
main31420-27082i198808-199201
main31420-27092i199001-199804
31410FBOLT, UNION(FOR CLUTCH MASTER CYLINDER)
main90401-12011i199001-199804
31410GGASKET(FOR CLUTCH MASTER CYLINDER UNION)
main90430-12221×2i199001-199804
31410HUNION(FOR CLUTCH MASTER CYLINDER)
main90405-10027i199001-199804
31434TUBE, CLUTCH RESERVOIR
main31434-27040i198808-199804
main31434-27050i198808-199804
31434ACLIP(FOR CLUTCH RESERVOIR TUBE)
main96132-30800×2i198808-199804
31451ROD, CLUTCH MASTER CYLINDER PUSH
main31451-27010i198808-199804
main31451-27020i198808-199804
main31451-30120i199001-199804
31453CLEVIS, CLUTCH MASTER CYLINDER PUSH ROD
main31404-27010i198808-199804
main31453-27010i198808-199804
main31453-35010i199001-199804
31454BOOT, CLUTCH MASTER CYLINDER
main31454-14010i199001-199804
main31454-27010i198808-199804
55105BSUPPORT SUB-ASSY, CLUTCH MASTER CYLINDER
main55105-95707i198808-199804
main55105-95708i198808-199804
9161160850
9412040800

13 parts on this diagram · 1 diagram in section
