CYLINDER BLOCK

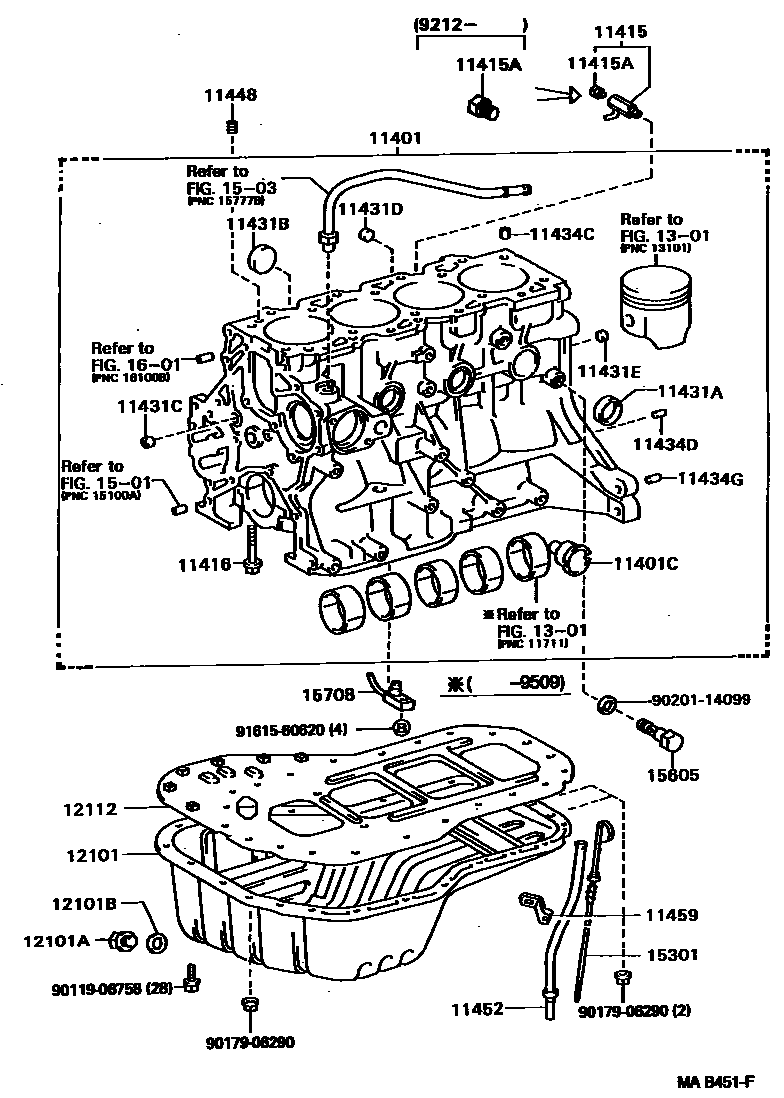

Parts diagram
11401BLOCK SUB-ASSY, CYLINDER
main11401-19335i198808-199201
SINGAPORE SPEC
main11401-19345i198808-199504
main11401-19346i199504-199804
main11401-69365i198808-199008
main11401-69425i199008-199201
main11401-69465i199201-199209
main11401-69466i199209-199504
main11401-69625i199504-199509
main11401-69626i199509-199804
main11401-79066i198808-199804
11401CFLANGE(FOR WATER BY-PASS)
main16353-64010i198808-199204
main16353-64011i199204-199804
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90910-09088i198808-199212
main90910-09091i199504-199804
main96431-53828i198808-199804
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90345-52003i199212-199804
main90910-09087i198808-199804
main96432-23814i198808-199804
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90910-02019i198808-199804
main90910-02032i198808-199804
main90910-02061i198808-199804
11431APLUG, TIGHT, NO.1(FOR CYLINDER BLOCK)
main90331-47025i198808-199804
main96411-01800i198808-199804
main96411-43500i198808-199804
11431BPLUG, TIGHT, NO.2(FOR CYLINDER BLOCK)
main96411-43000i198808-199804
main96411-43500i198808-199804
main96411-44500i198808-199610
main96411-64500i199610-199804
11431CPLUG, TIGHT, NO.3(FOR CYLINDER BLOCK)
main96411-41800i198808-199201
main96411-43500i198808-199610
main96411-45000i198808-199804
main96411-63500i199610-199804
11431DPLUG, TIGHT, NO.4(FOR CYLINDER BLOCK)
main96411-41800i198808-199201
main96411-45000i198808-199804
11431EPLUG, TIGHT, NO.5(FOR CYLINDER BLOCK)
main96411-41800i198808-199201
main96412-01800i198808-199804
11434CPIN, STRAIGHT (FOR CYLINDER HEAD SET)
main90250-08120i198808-199804
L=18,OD=8
main90253-14001i198808-199804
L=9,OD=14
11434DPIN, STRAIGHT(FOR ENGINE REAR OIL SEAL)
main90250-06068i198808-199804
L=11,OD=6
main90250-08120i198808-199804
L=18,OD=8
11434GPIN, STRAIGHT(FOR END PLATE)
main90250-10113i198808-199804
11448ORIFICE, CYLINDER BLOCK OIL
main11448-54010i198808-199009
main11448-54020i199009-199804
11452GUIDE, OIL LEVEL GAGE
main11452-13030i198808-199804
main11452-64020i198808-199408
main11452-64021i199408-199804
main11452-71020i198808-199804
11459SUPPORT, OIL LEVEL GAGE GUIDE
main11459-71011i198808-199804
main90929-01026i198808-199804
12101PAN SUB-ASSY, OIL
main12101-13030i198808-199804
main12101-13070i198808-199201
main12101-64070i198808-199201
main12101-64080i198808-199309
main12101-64081i199309-199408
main12101-64082i199408-199804
main12101-71031i198808-199804
main12101-72010i199108-199804
MALAYSIA SPEC
12101APLUG(FOR OIL PAN DRAIN)
main90341-12012i198808-199804
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-12019i198808-199010
main90430-12027i199008-199312
main90430-12028i199008-199108
main90430-12031i199304-199804
12112PAN, OIL NO.2
main12112-64050i198808-199306
main12112-64051i199306-199804
1301
1501
1503
15301GAGE SUB-ASSY, OIL LEVEL
main15301-13040i198808-199804
main15301-64020i198808-198912
main15301-64050i198912-199201
main15301-64051i199201-199408
main15301-64052i199408-199804
main15301-71020i198808-199804
15605VALVE SUB-ASSY, OIL CHECK
main15605-64020i198808-199804
15708NOZZLE SUB-ASSY, OIL, NO.1
main15790-64020i198808-199105
main15790-64021i199105-199804
1601
9011906758
9017906290
9020114099
9161560620

31 parts on this diagram · 3 diagrams in section
