FUEL PIPE & CLAMP

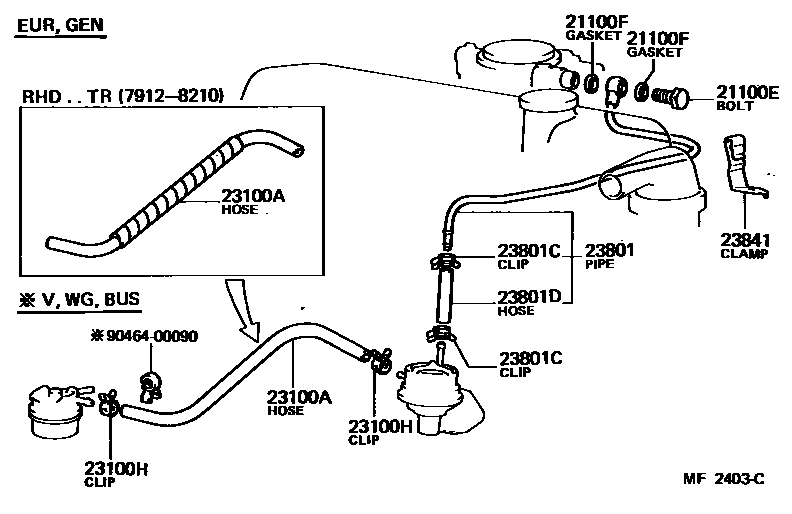

Parts diagram
21100EBOLT, CARBURETOR TO CARBURETOR HOSE UNION
main90401-12097i197910-198508
21100FGASKET, CARBURETOR TO CARBURETOR HOSE UNION BOLT
main90430-12005×2i197910-198508
23100AHOSE, FUEL
main90447-12013i197912-198210
*H,L=370
main95332-06030i198311-198508
*H,L=260
main95332-06040i198210-198310
*H,L=380
23100HCLIP(FOR FUEL HOSE)
main96132-30600×2i197910-198508
23801PIPE OR HOSE SUB-ASSY, CARBURETOR FUEL, NO.1
main23801-13040i197910-198206
main23801-13041i198206-198508
main23801-13050i197910-198508
main23811-71010i198311-198404
main23811-71011i198404-198508
23801CCLIP(FOR CARBURETOR FUEL HOSE)
main96132-30600×4i197910-198508
23801DHOSE, FUEL PIPE, NO.1
main95332-06010i197910-198508
L=100(*H,L=70)
23841CLAMP, FUEL PIPE(HOSE), NO.1
main90461-08532i197910-198508
9046400090

9 parts on this diagram · 3 diagrams in section
