SEAT & SEAT TRACK

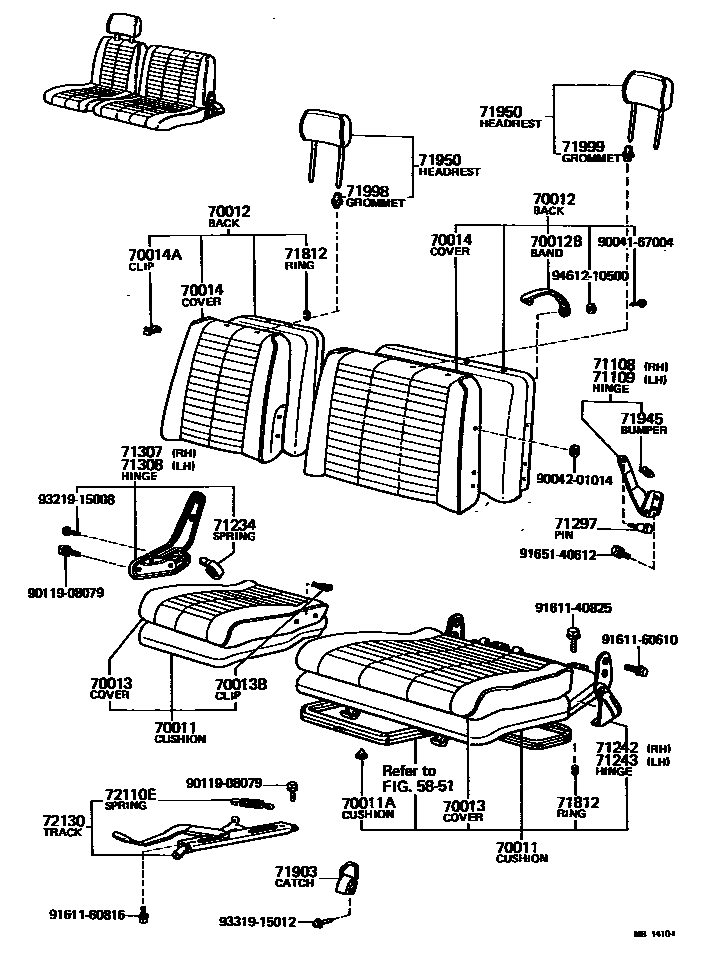

Parts diagram
5851
70011CUSHION ASSY, NO.1 SEAT
main71410-87401-04i197105-197307
RH. BLUE,BLUE
main71410-87402-04i197607-197610
RH. BLUE,BLUE
main71410-87404i197610-197909
RH.
main71410-95700-04i197105-197307
RH. BLUE,BLUE
main71410-95701-06i197105-197307
RH. BROWN,BROWN
main71410-95702-04i197307-197605
RH. BLUE,BLUE
main71410-95703-06i197307-197408
RH. BROWN,BROWN
main71410-95710-04i197605-197610
RH. BLUE,BLUE
main71410-95712-01i197610-197909
RH.BLACK,BLACK
main71420-87401-04i197105-197408
LH. BLUE,BLUE
main71420-87405-04i197607-197610
LH. BLUE,BLUE
main71420-87407i197610-197802
LH.
main71420-87409i197802-197909
LH.
main71420-95700-04i197105-197511
LH. BLUE,BLUE
main71420-95701-06i197105-197408
LH. BROWN,BROWN
main71420-95703-04i197511-197605
LH. BLUE,BLUE
main71420-95706-04i197605-197610
LH. BLUE,BLUE
main71420-95708-01i197610-197802
LH.BLACK,BLACK
main71420-95710-01i197802-197909
LH.BLACK,BLACK
70011ACUSHION, RUBBER (FOR SEAT CUSHION ASSY)
main90541-10009×6i197105-197408
70012BACK ASSY, NO.1 SEAT
main71430-87401-04i197105-197307
RH. BLUE,BLUE
main71430-87402-04i197307-197408
RH. BLUE,BLUE
main71430-87404i197610-197909
RH.
main71430-95700-04i197105-197307
RH. BLUE,BLUE
main71430-95701-06i197105-197307
RH. BROWN,BROWN
main71430-95704-04i197307-197610
RH. BLUE,BLUE
main71430-95705-06i197307-197408
RH. BROWN,BROWN
main71430-95717i197610-197909
RH.
main71440-87401-04i197105-197408
LH. BLUE,BLUE
main71440-87403-04i197607-197610
LH. BLUE,BLUE
main71440-87405i197610-197802
LH.
main71440-87409i197802-197909
LH.
main71440-95700-04i197105-197610
LH. BLUE,BLUE
main71440-95701-06i197105-197408
LH. BROWN,BROWN
main71440-95711i197610-197802
LH.
main71440-95714i197802-197909
LH.
70012BBAND, ENGINE SERVICE HOLE COVER SUPPORT
main58930-95700i197412-197612
L=210
main58930-95701i197612-197802
L=225
main58936-95700i197105-197412
70013COVER ASSY, NO.1 SEAT CUSHION
main71071-87401-04i197105-197408
RH. BLUE,BLUE
main71071-87403i197610-197909
RH.
main71071-95700-04i197105-197605
RH. BLUE,BLUE
main71071-95701-06i197105-197408
RH. BROWN,BROWN
main71071-95706-04i197605-197610
RH. BLUE,BLUE
main71071-95708-01i197610-197909
RH.BLACK,BLACK
main71072-87401-04i197105-197408
LH. BLUE,BLUE
main71072-87405i197610-197802
LH.
main71072-87407i197802-197909
LH.
main71072-95700-04i197105-197605
LH. BLUE,BLUE
main71072-95701-06i197105-197408
LH. BROWN,BROWN
main71072-95706-04i197605-197610
LH. BLUE,BLUE
main71072-95708-01i197610-197802
LH.BLACK,BLACK
main71072-95711-01i197802-197909
LH.BLACK,BLACK
70013BCLIP, SPRING, NO.1
main62372-20020×12i197105-197310
main90044-67010×2i197105-197408
main90468-06132×12i197310-197501
main90468-07001×17i197501-197909
70014COVER ASSY, NO.1 SEATBACK
main71073-87401-04i197607-197610
RH. BLUE,BLUE
main71073-87403i197610-197909
RH.
main71073-95700-04i197105-197610
RH. BLUE,BLUE
main71073-95701-06i197105-197408
RH. BROWN,BROWN
main71073-95706-01i197610-197909
RH.BLACK,BLACK
main71074-87401-04i197105-197408
LH. BLUE,BLUE
main71074-87403i197610-197802
LH.
main71074-87406i197802-197909
LH.
main71074-95700-04i197105-197610
LH. BLUE,BLUE
main71074-95701-06i197105-197408
LH. BROWN,BROWN
main71074-95706-01i197610-197802
LH.BLACK,BLACK
main71074-95709-01i197802-197909
LH.BLACK,BLACK
70014ACLIP, SPRING, NO.1
main71811-87401i197607-197909
71108HINGE SUB-ASSY, FRONT SEATBACK, UPPER RH
main71108-87401i197105-197408
71109HINGE SUB-ASSY, FRONT SEATBACK, UPPER LH
main71109-87401i197105-197408
71234SPRING, SEATBACK STOP, RH
main71234-87401i197105-197408
71242HINGE, PASSENGER SEATBACK, RH
main71301-95700i197105-197802
main71301-95701i197802-197909
71243HINGE, PASSENGER SEATBACK, LH
main71302-95700i197105-197802
main71302-95701i197802-197909
71297PIN, PASSENGER SEATBACK SUPPORT
main71297-87401×2i197105-197408
main71297-95700×2i197105-197909
71307HINGE SUB-ASSY, DRIVER SEAT, RH
main71156-95700i197105-197503
main71156-95701i197503-197909
main72501-87401i197607-197909
71308HINGE SUB-ASSY, DRIVER SEAT, LH
main71157-95700i197105-197503
main71157-95701i197503-197909
main72502-87401i197105-197408
71812CLIP (FOR FRONT SEAT CUSHION COVER)
main71812-87401×15i197105-197408
71903CATCH SUB-ASSY, SEAT CUSHION, FRONT
main71901-95010×2i197105-197308
main71901-95016×2i197308-197909
71945BUMPER, SEATBACK
main71298-87401×2i197105-197408
71950HEADREST ASSY, FRONT SEAT
main71950-87401-04×2i197105-197408
BLUE,BLUE
main71950-87403-01i197610-197909
BLACK,BLACK
main71950-87403-04×2i197607-197610
BLUE,BLUE
main71950-95700-01×2i197105-197802
BLACK,BLACK
main71950-95700-06×2i197307-197408
BROWN,BROWN
main71960-95700-01i197802-197909
LH.BLACK,BLACK
71998GROMMET, FRONT SEAT HEADREST, RH
main71998-87401×2i197105-197408
main71998-95700×2i197105-197612
main71998-95701×2i197612-197909
71999GROMMET, FRONT SEAT HEADREST, LH
main71998-87401×2i197105-197408
main71998-95700×2i197105-197612
main71998-95701×2i197612-197909
72110ESPRING, TENSION, NO.1 (FOR SEAT TRACK)
main90506-14147×2i197105-197909
72130TRACK ASSY, RH SEAT, INNER
main72120-95701i197105-197109
main72120-95702i197109-197909
9004167004
9004201014
9011908079
9161140825
9161160610
9161160816
9165140612
9321915008
9331915012
9461210500

35 parts on this diagram · 4 diagrams in section
