FRONT DOOR LOCK & HANDLE

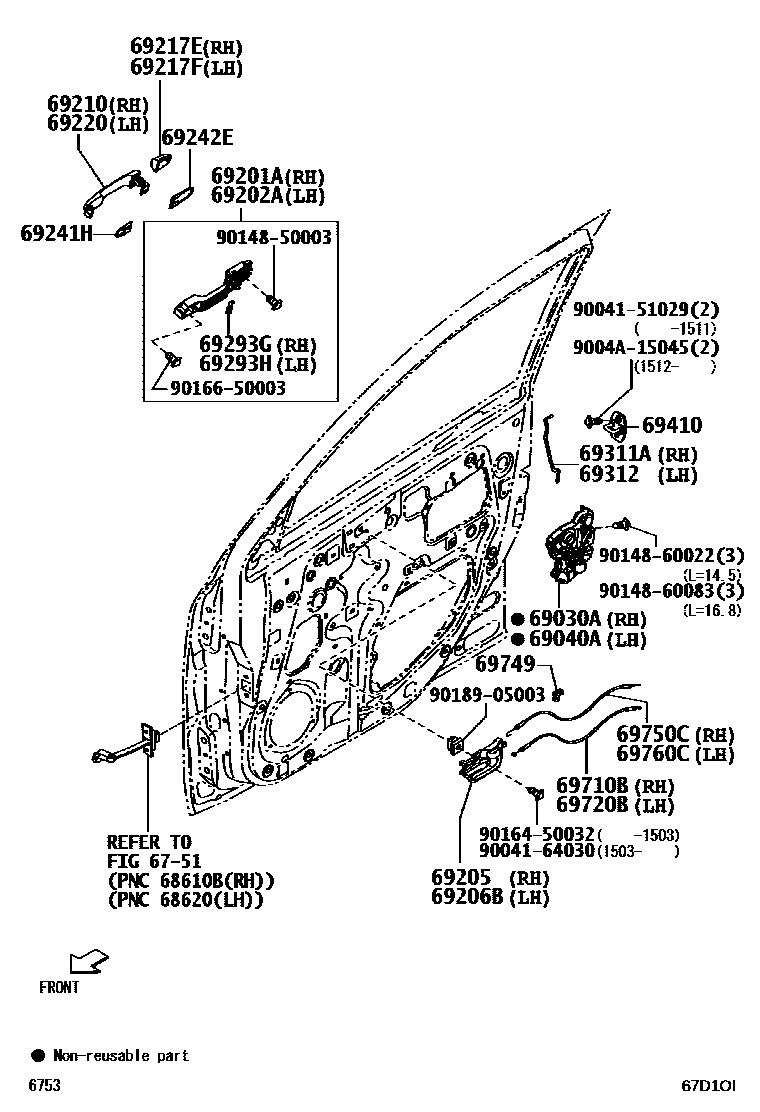

Parts diagram
6751
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-BZ030i200612-201710
69040ALOCK ASSY, FRONT DOOR W/MOTOR, LH
main69040-BZ050i200612-201710
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-BZ030i200612-201503
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-BZ030i200612-201503
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-BZ031-A0i200612-201009
IVORY,TRIM4#
main69205-BZ031-B0i201010-201503
DK.GRAY,TRIM1#
main69205-BZ031-E0i201010-201503
GREGE,TRIM4#
main69205-BZ041-A0i200712-201009
IVORY,TRIM4#
main69205-BZ041-B0i201010-201503
DK.GRAY,TRIM1#
main69205-BZ041-E0i201010-201503
GREGE,TRIM4#
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-BZ031-A0i200612-201009
IVORY,TRIM4#
main69206-BZ031-B0i201010-201503
DK.GRAY,TRIM1#
main69206-BZ031-E0i201010-201503
GREGE,TRIM4#
main69206-BZ041-A0i200712-201009
IVORY,TRIM4#
main69206-BZ041-B0i201010-201503
DK.GRAY,TRIM1#
main69206-BZ041-E0i201010-201503
GREGE,TRIM4#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69211-BZ070i200612-201503
PLATED
69217ECOVER, FRONT DOOR OUTSIDE HANDLE, RH
main69217-BZ040i200612-201503
69217FCOVER, FRONT DOOR OUTSIDE HANDLE, LH
main69218-BZ040i200612-201503
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69211-BZ070i200612-201503
PLATED
69241HPAD, FRONT DOOR OUTSIDE HANDLE, FRONT
main69241-BZ030i200612-201503
69242EPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69242-BZ020i200612-201503
69293GSNAP, FRONT DOOR OUTSIDE HANDLE, RH
main69293-BZ030i200612-201503
69293HSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-BZ030i200612-201503
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-BZ020i200612-201503
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-BZ020i200612-201503
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-BZ010i200612-201503
69710BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, RH
main69710-BZ030i200612-201503
69720BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, LH
main69710-BZ030i200612-201503
69749CLAMP, FRONT DOOR LOCK LINK
main69749-32040i200612-201601
main69749-BZ100i201602
69750CCABLE ASSY, FRONT DOOR INSIDE LOCKING, RH
main69750-BZ030i200612-201503
69760CCABLE ASSY, FRONT DOOR INSIDE LOCKING LH
main69760-BZ030i200612-201503
9004151029
9004164030
9004A15045
9014850003
9014860022
9014860083
9016450032
9016650003
9018905003

32 parts on this diagram · 1 diagram in section
