EXHAUST PIPE

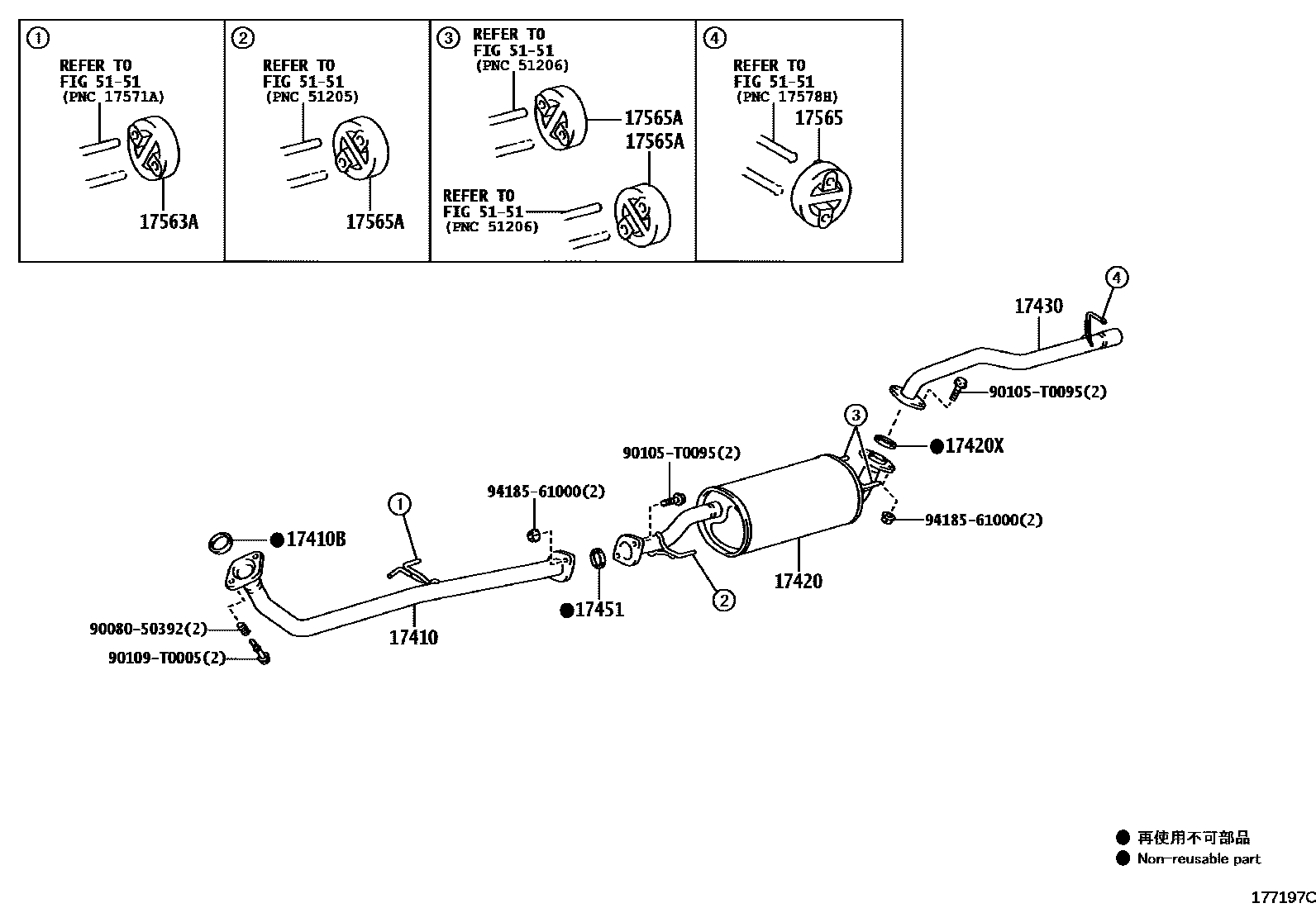

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17401-0C380i201110-201611
main17401-0C390i201107-201603
main17401-0C410i201107-201510
main17401-0C420i201107-201208
main17401-0C430i201309-201601
main17401-0C450i201107-201301
main17401-0C510i201301-201510
main17401-0C630i201309-201601
main17401-0L060supersedes 17401-0L150i201107-201603
17410BGASKET, EXHAUST PIPE
main17451-0C010i201107-201611
main17451-0L010i201107-201603
main17451-0L070i201410-201603
17420PIPE ASSY, EXHAUST, CENTER
main17403-0C050i201501-201611
main17403-0C060i201107-201510
main17403-0C120i201110-201501
main17403-0L091supersedes 17403-0L071i201107-201603
17420XGASKET, EXHAUST PIPE, CENTER
main90917-T6002i201107-201611
17430PIPE ASSY, EXHAUST, TAIL
main17405-0L151i201107-201510
main17405-0L171i201107-201611
17451GASKET, EXHAUST PIPE
main90917-T6002i201107-201611
17563ASUPPORT, EXHAUST PIPE, NO.3
main17565-0L020i201107-201510
main17565-0L030i201201-201211
main17565-0L050i201107-201510
main17565-0L060i201212-201603
main17565-0M010i201110-201611
17565SUPPORT, EXHAUST PIPE, NO.5
main17565-0L020i201107-201510
main17565-0L030i201201-201211
main17565-0L060i201212-201603
main17565-0M010i201110-201611
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-0L020×2i201107-201510
NO.2
main17565-0L030×3i201201-201211
main17565-0L050i201107-201510
NO.1
main17565-0L060×3i201212-201603
main17565-0M010×3i201110-201611
9008050392
90105T0095
90109T0005
9418561000

14 parts on this diagram · 3 diagrams in section
