ALTERNATOR

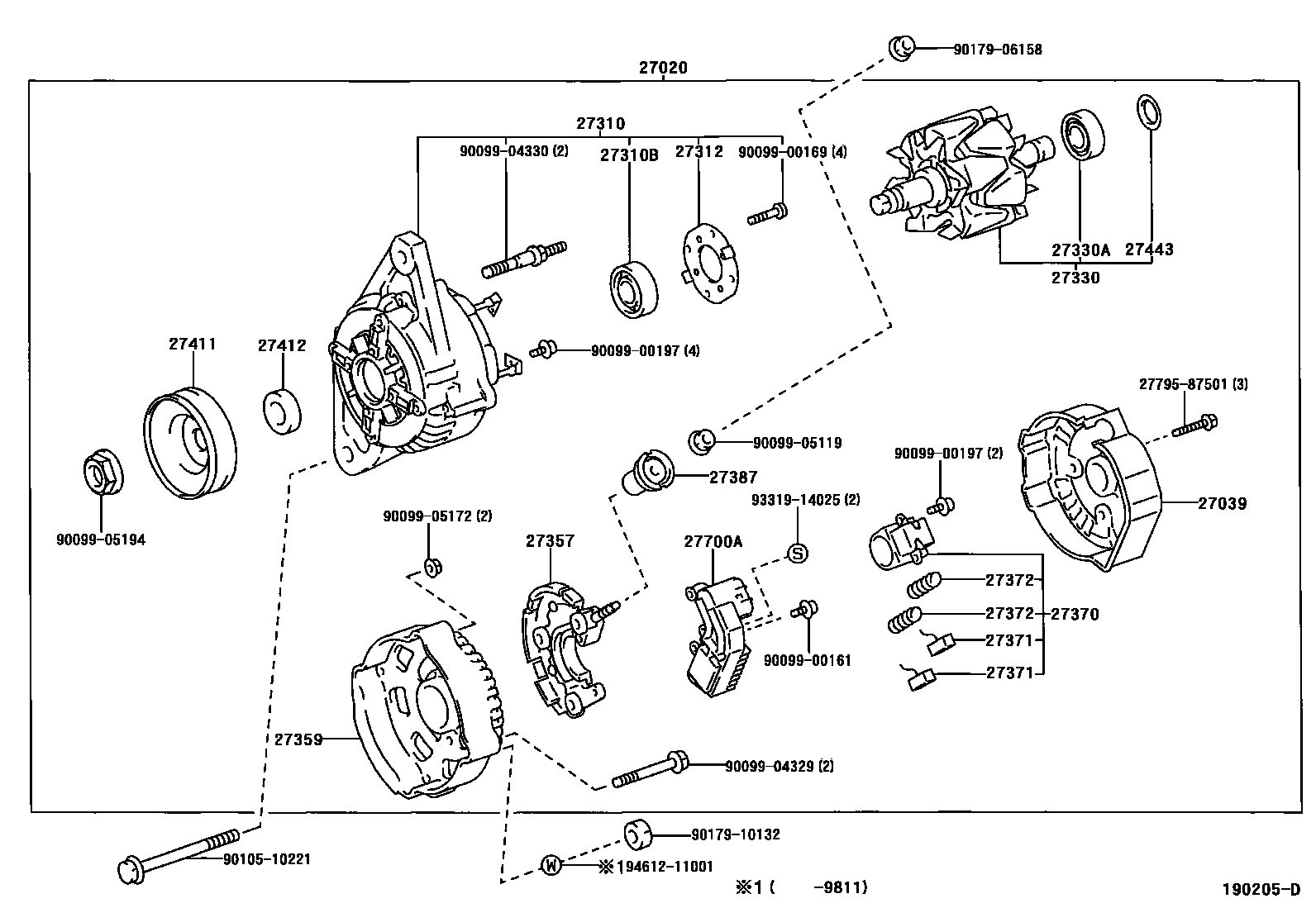

Parts diagram
27020ALTERNATOR ASSY
main27020-05030i199804-200212
12V 55A
main27020-54680i199810-200211
12V 40A
main27020-54700i199810-200211
12V 55A
main27030-05010i200208-200406
12V 55A
main27030-05020i199612-200208
12V 40A
main27060-06010i200408-200612
12V 45A
main27060-06020i199612-200102
12V 55A
main27060-06030i199804-200103
12V 55A
main27060-06040i199804-200103
12V 60A
main27060-06050i199810-200102
12V 60A
main27060-06060i199902-200210
12V 45A
main27060-06070i199902-200302
12V 55A
main27060-06080i200210-200612
12V 70A
main27060-06090i200208-200406
12V 60A
main27060-06100i200103-200212
12V 70A
main27060-06110i200211-200301
12V 55A
main27060-06120i200102-200211
12V 70A
main27060-54310i200004-200306
12V 60A
main27060-75150i200208-200612
12V 70A
27039COVER, ALTERNATOR REAR END
main27039-11190i200211-200411
main27039-16380i200211-200411
main27039-67100i199911-200211
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-06030i200208-200612
12V 45A
main27310-06040i199612-200006
12V 55A,60A
main27310-06100i199902-200302
main27310-54111i199612-200211
main27310-54131i199612-200212
main27310-54440i200004-200111
main27310-54450i200111-200306
main27310-75160i199911-200211
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90068-10009i200006-200102
12V 55A,60A,(L)
main90099-10137i200208-200406
main90099-10147i200208-200411
NO.1
main90099-10165i200004-200306
main90099-10174i200208-200411
NO.2
main90099-10199i200208-200301
main90099-10214i200103-200211
12V 55A,60A,70A,(J)
27312PLATE, RETAINER
main27312-57060i200208-200406
main27312-64130i200004-200306
main27312-72100i200003-200211
main27312-72120i200208-200612
12V 45A
27330ROTOR ASSY, ALTERNATOR
main27330-06030i200208-200406
12V 45A
main27330-06040i199810-200211
main27330-06060i200102-200103
12V 60A
main27330-13280i199902-200210
main27330-13350i200210
main27330-13360i200210-200301
main27330-56142i199612-200211
main27330-64012i199612-200212
main27330-64130i200004-200306
main27330-67100i199911-200211
27330ABEARING(FOR ALTERNATOR ROTOR)
main27791-87701i200210-200301
main90068-10008i200211-200411
(L)
main90099-10140i200210-200301
main90099-10212i200211-200411
main90099-10213i200211-200411
(J)
main90099-10216i199911-200211
27357HOLDER, ALTERNATOR, W/RECTIFIER
main27357-11160i200208-200612
12V 45A
main27357-13360i200211-200601
main27357-16380i200208
12V 55A,60A,70A
main27357-54190i199612-200211
main27357-64060i199612-200212
main27357-67100i200208-200612
27359FRAME, ALTERNATOR RECTIFIER END
main27359-06030i200208-200612
12V 45A
main27359-06040i200208
12V 55A,60A,70A
main27359-16182i200004-200306
main27359-75160i199911-200211
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-35060i199612-200102
main27370-54250i199612-200212
main27370-58320i200004-200306
27371BRUSH, ALTERNATOR
main27371-54412×2i199612-200212
main27371-70300×2i200208-200406
27372SPRING, ALTERNATOR BRUSH
main27372-56070×2i199612-200212
main27372-63020×2i199612-200012
main27372-87501×2i200210-200306
27387INSULATOR, TERMINAL
main27387-10080i200408-200612
NO.2
main27387-10081i200208-200612
NO.1
main27387-42021i200306-200503
main27387-70170i199810-200102
main27387-70171i200103-200306
12V 55A,60A,70A
27411PULLEY, ALTERNATOR
main27411-13360i200208
main27411-16150i200208-200612
main27411-54351i199612-200212
27412COLLAR, SPACER(FOR ALTERNATOR PULLEY)
main27412-13360i200208-200301
12V 45A
main27412-35100i200103-200302
12V 55A,60A,70A
27443COVER, ALTERNATOR BEARING
main27443-63020i199612-200102
27700AREGULATOR ASSY, GENERATOR
main27700-13120i200208-200612
main27700-62030i200006-200102
main27700-75010i199612-200102
12V 55A,60A,70A
main27700-75020i199911-200211
2779587501
9009900161
9009900169
9009900197
9009904329
9009904330
9009905119
9009905172
9009905194
9010510221
9017906158
9017910132
9331914025
9461211001

31 parts on this diagram · 11 diagrams in section
