REAR DOOR LOCK & HANDLE

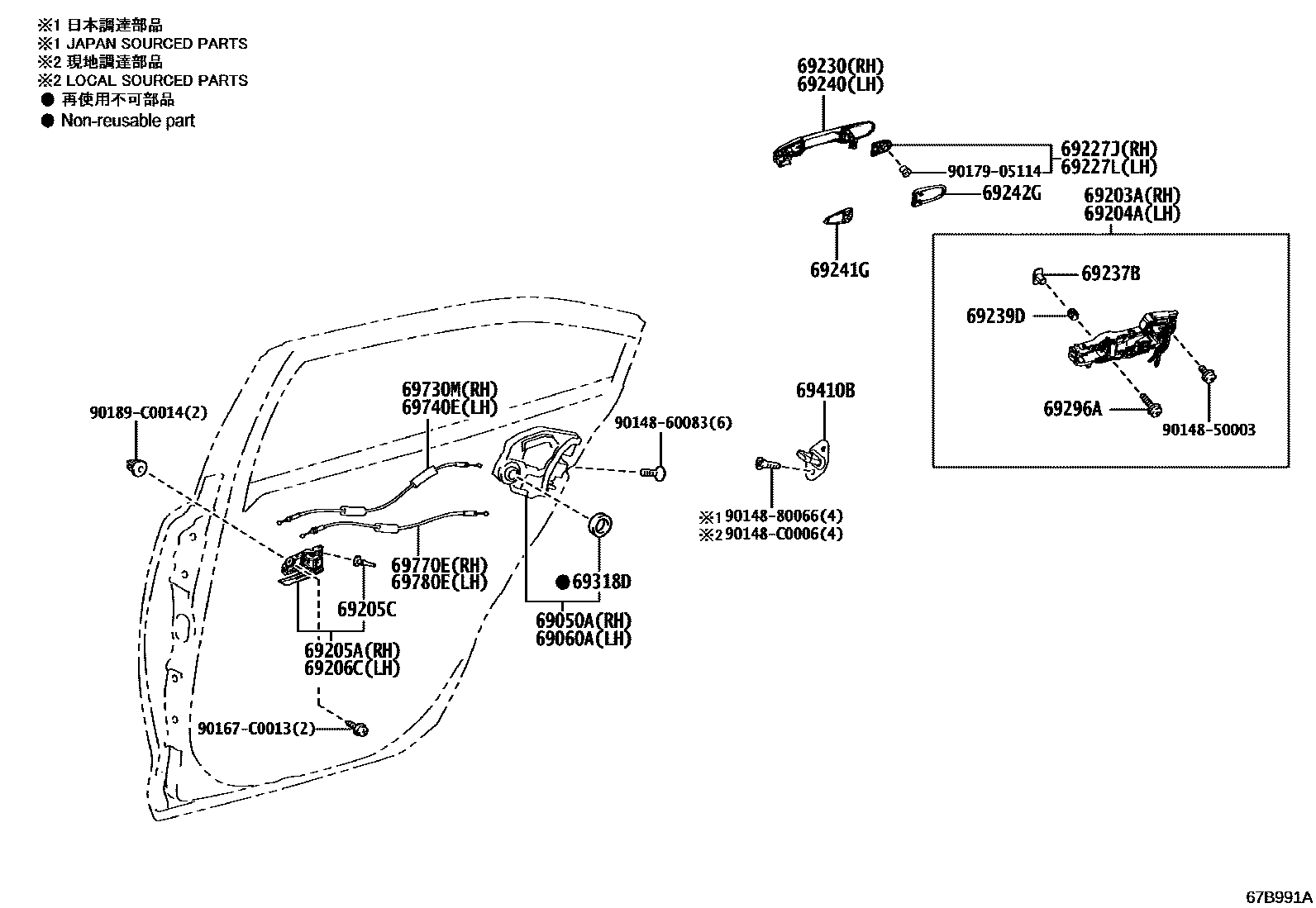

Parts diagram
69050ALOCK ASSY, REAR DOOR W/MOTOR, RH
main69050-02570i202201-202304
69060ALOCK ASSY, REAR DOOR W/MOTOR, LH
main69060-02570i202201-202304
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-0A050i202201-202304
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-0A050i202201-202304
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-02480-C0i202201-202304
BLACK,TRIM2#,40
main69205-02480-C0i202201-202304
BLACK,TRIM2#
main69205-02480-E0i202201-202304
OCHER,TRIM40
main69205-02480-E0i202201-202304
OCHER,TRIM4#
main69205-0A080-C0i202201-202304
BLACK,TRIM2#,4#
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04014i202201-202304
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-02460-C0i202201-202304
BLACK,TRIM2#
main69206-02460-C0i202201-202304
BLACK,TRIM2#,40
main69206-02460-E0i202201-202304
OCHER,TRIM40
main69206-02460-E0i202201-202304
OCHER,TRIM4#
main69206-0A080-C0i202201-202304
BLACK,TRIM2#,4#
69227JCOVER, REAR DOOR OUTSIDE HANDLE, RH
main69227-07030i202201-202304
69227LCOVER, REAR DOOR OUTSIDE HANDLE, LH
main69227-07030i202201-202304
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69211-07020-A2i202201-202304
PLATINUM WHITE PEARL MC.,089 ,2PU
main69211-07020-B0i202201-202304
METAL STREAM ME,1K0 ,2UY
main69211-07020-C0i202201-202304
BLACK MC.,209
main69211-07020-D0i202201-202304
RED MC.,2PN ,3T3
main69211-07020-G0i202201-202304
URBAN KHAKI,2VN ,6X3
main69211-07020-G1i202201-202304
OXIDE BRONZE ME.,6X1
main69211-07020-J1i202201-202304
NEBULA BLUE ME.,8X2
69237BNUT, REAR DOOR HANDLE
main69237-06030i202201-202304
69239DBUSH, REAR DOOR HANDLE
main69239-07030i202201-202304
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69211-07020-A2i202201-202304
PLATINUM WHITE PEARL MC.,089 ,2PU
main69211-07020-B0i202201-202304
METAL STREAM ME,1K0 ,2UY
main69211-07020-C0i202201-202304
BLACK MC.,209
main69211-07020-D0i202201-202304
RED MC.,2PN ,3T3
main69211-07020-G0i202201-202304
URBAN KHAKI,2VN ,6X3
main69211-07020-G1i202201-202304
OXIDE BRONZE ME.,6X1
main69211-07020-J1i202201-202304
NEBULA BLUE ME.,8X2
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-07020i202201-202304
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69242-07020i202201-202304
69296ASCREW, DOOR INSIDE HANDLE
main90148-C0013i202201-202304
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-47010i202201-202304
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-0D020i202201-202304
69730MCABLE, REAR DOOR LOCK REMOTE CONTROL, RH(FOR OPEN LEVER)
main69730-0A050i202201-202304
69740ECABLE, REAR DOOR LOCK REMOTE CONTROL, LH(FOR OPEN LEVER)
main69730-0A050i202201-202304
69770ECABLE, REAR DOOR INSIDE LOCKING, RH(FOR LOCK / UNLOCK KNOB)
main69770-0A050i202201-202304
69780ECABLE, REAR DOOR INSIDE LOCKING, LH(FOR LOCK / UNLOCK KNOB)
main69770-0A050i202201-202304
9014850003
9014860083
9014880066
90148C0006
90167C0013
9017905114
90189C0014

29 parts on this diagram · 1 diagram in section
