BRAKE MASTER CYLINDER

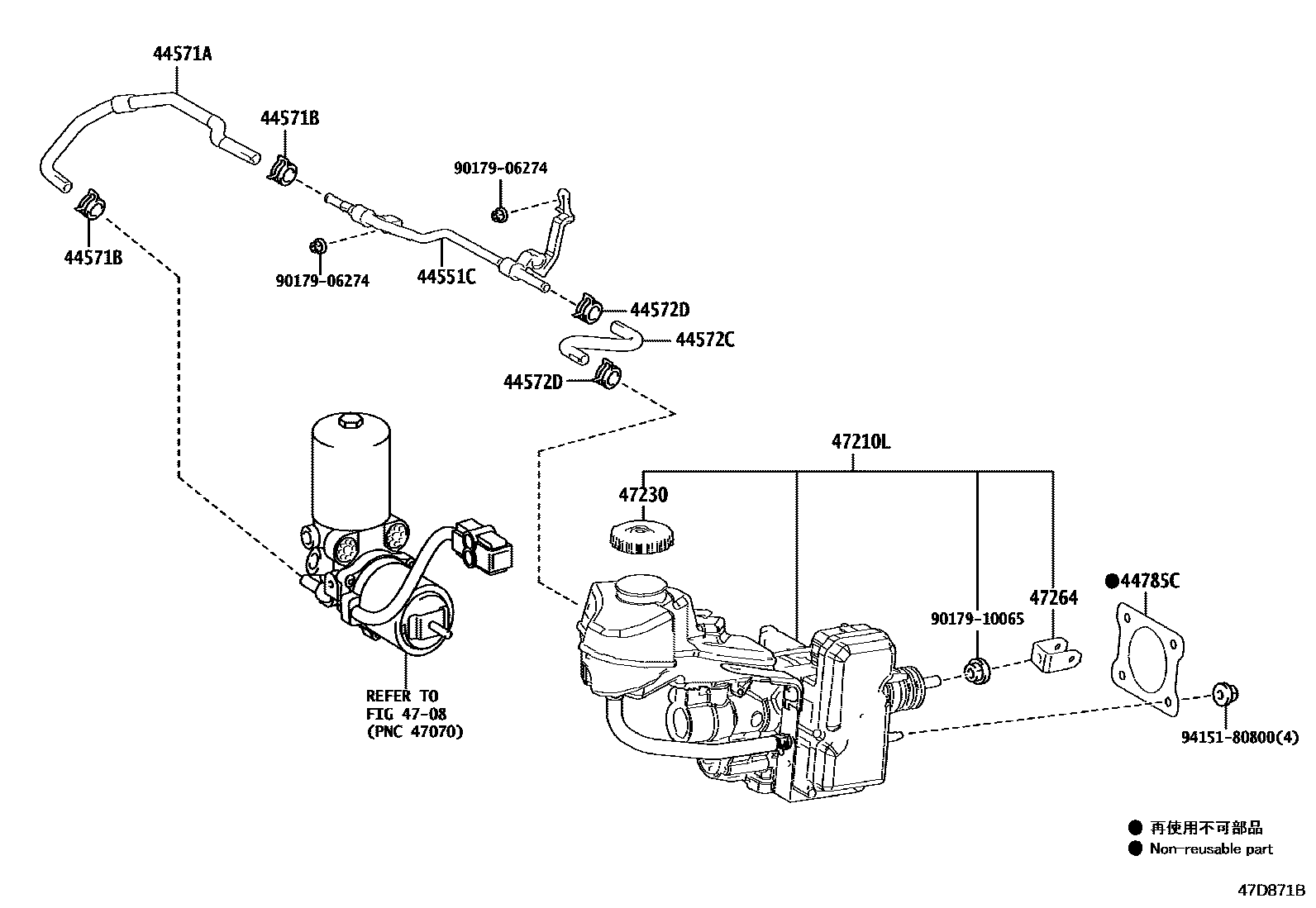

Parts diagram
44551CTUBE, BRAKE ACTUATOR, NO.1
main44551-47050i202207-202401
main44551-47060i202207
44571AHOSE, BRAKE ACTUATOR, NO.1
main44571-47080i202207
main44571-76020i202207-202401
44571BCLIP, HOSE(FOR BRAKE ACTUATOR HOSE NO.1)
main96137-41501×2i202207-202401
44572CHOSE, BRAKE ACTUATOR, NO.2
main44572-47050i202207
main44572-47060i202207-202401
44572DCLIP, HOSE(FOR BRAKE ACTUATOR HOSE NO.2)
main96137-41501×2i202207-202401
44785CGASKET, BRAKE BOOSTER
main44785-12040i202207-202401
4708
47210LBRAKE BOOSTER ASSY, W/MASTER CYLINDER
main47050-76590supersedes 47050-76610i202207
DESTINATION PACKAGE(ERP)&ISRAEL SPEC&TIRE & DISC WHEEL-225/50RF18,SUMMER TIRE,F SPORT,GRAY
main47050-76620i202207
main47050-76630i202207
main47050-76640i202207
main47050-76880i202401-202501
main47050-76890i202401
main47050-76A00i202401
main47050-76A10i202401-202512
main47050-76A20i202401-202512
main47050-76660supersedes 47050-76650i202303-202401
DESTINATION PACKAGE(ERP)&ISRAEL SPEC&TIRE & DISC WHEEL-225/50R18,SUMMER TIRE,GRAYPAINTED
main47050-76680supersedes 47050-76670i202303-202401
TIRE & DISC WHEEL-225/50R18,SUMMER TIRE,GRAY PAINTED
main47050-76700supersedes 47050-76690i202303-202401
TIRE & DISC WHEEL-225/50R18,SUMMER TIRE,GRAY PAINTED
main47050-76720supersedes 47050-76710i202303-202401
TIRE & DISC WHEEL-225/50R18,SUMMER TIRE,GRAY PAINTED
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-33072i202207
main47230-47090i202207
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-47010i202401-202501
9017906274
9017910065
9415180800

13 parts on this diagram · 6 diagrams in section
