EPC Data

LOCK CYLINDER SET

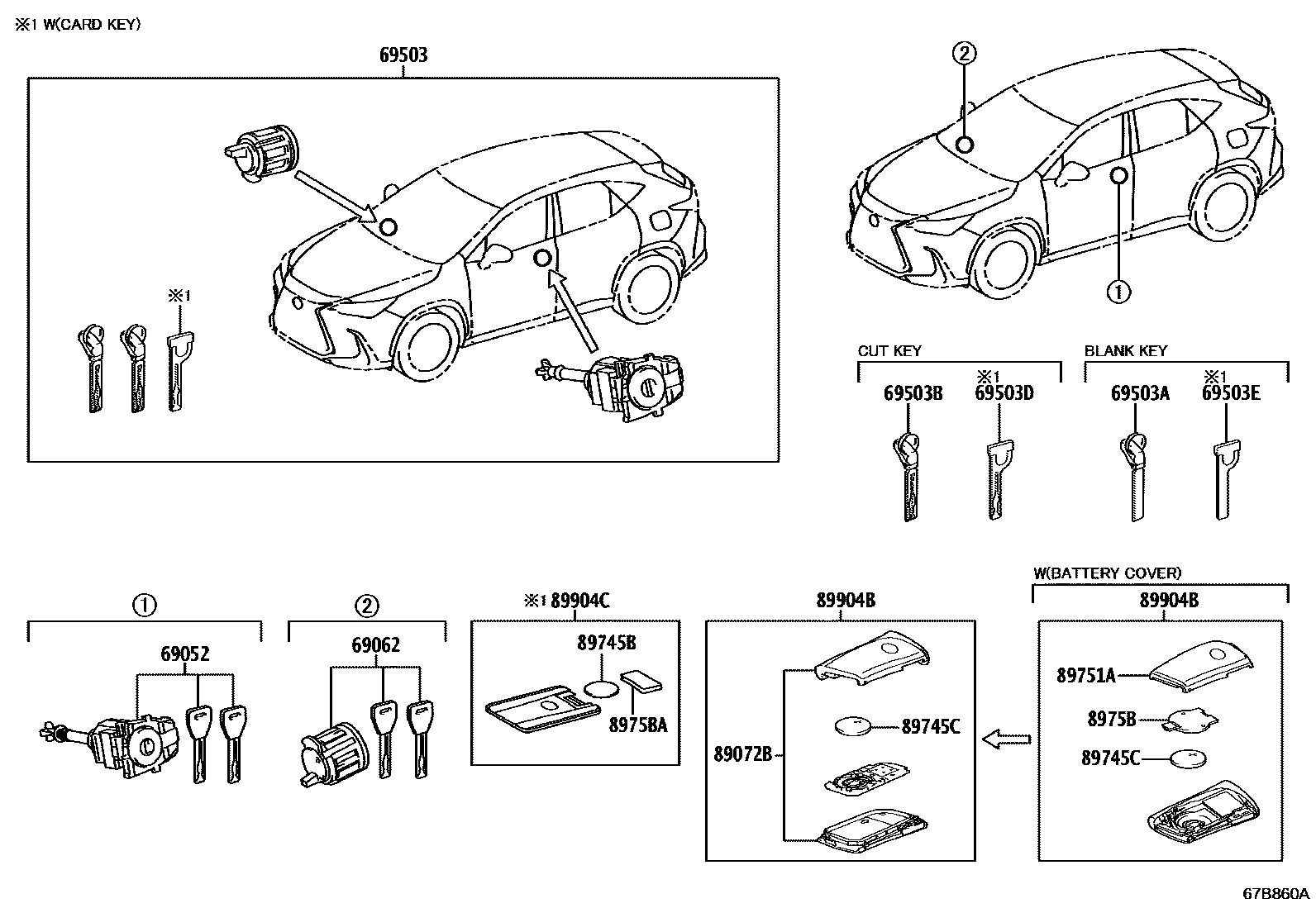

Parts diagram
69052CYLINDER & KEY SET, DOOR LOCK, LH
main69052-78030i202111-202403
main69052-78040i202403-202506
69062CYLINDER & KEY SET, GLOVE COMPARTMENT LOCK
main69056-50160i202110-202403
69503CYLINDER SET, LOCK
main69005-78100i202403
main69005-78110i202403
CARD KEY-WITH
main69005-78130supersedes 69005-78120i202403-202506
CARD KEY-WITH
main69005-78150i202111-202403
CARD KEY-WITH; CARD KEY-WITH & W(DIGITAL KEY:DOOR&LUGGAGE&SEAT)
69503AKEY, BLANK
main69515-33150i202403-202506
MASTER KEY,W(*68)
69503BKEY, CUT
main69515-33140×2i202111-202403
MASTER KEY,W(*68)
69503DKEY, CUT(CARD KEY)
main69515-12270i202403-202506
MASTER KEY,CARD KEY-WITH; MASTER KEY,CARD KEY-WITH & WITH(DIGITAL KEY)
69503EKEY, BLANK(CARD KEY)
main69515-12350i202403-202506
BLANK KEY
89072BHOUSING SET, DOOR CONTROL TRANSMITTER (FOR SMART KEY)
main89072-78380×2supersedes 89072-78390i202111-202403
AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
main89072-78690×2i202111-202403
TAIWAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(PANIC BUTTON))
main89072-78700×2supersedes 89072-78690i202403-202506
AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
main89072-78360×2i202403
BRAZIL SPEC; CHILE SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, WITH(PANIC BUTTON))
main89072-78370×2i202403
BRAZIL SPEC; BRAZIL SPEC&AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); BRAZIL SPEC&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR); CHILE SPEC; CHILE SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, WITH(*PAB & *PBD))
89745BBATTERY, TRANSMITTER(CARD KEY)
main89745-50030i202403
CR2412,BRAZIL SPEC&CARD KEY-WITH; CR2412,CARD KEY-WITH; CR2412,CARD KEY-WITH & WITH(DIGITAL KEY); CR2412,CHILE SPEC&CARD KEY-WITH; CR2412,CHILE SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, WITH(PANIC BUTTON))&CARD KEY-WITH; CR2412,CHILE SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, WITH(*PAB & *PBD))&CARD KEY-WITH; CR2412,INDIA SPEC&CARD KEY-WITH; CR2412,INDONESIA SPEC&CARD KEY-WITH; CR2412,TAIWAN SPEC&CARD KEY-WITH; CR2412,TAIWAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, WITH(PANIC BUTTON))&CARD KEY-WITH; CR2412,TAIWAN SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, WITH(*PAB & *PBD))&CARD KEY-WITH; CR2412,VIETNAM SPEC&CARD KEY-WITH; CR2412,VIETNAM SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, WITH(PANIC BUTTON))&CARD KEY-WITH; CR2412,VIETNAM SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, WITH(*PAB & *PBD))&CARD KEY-WITH
89745CBATTERY, TRANSMITTER
main89745-50020supersedes 89745-K0020i202403-202506
CR2032; CR2032,AZB,GRZ SPEC; CR2032,AZB,GRZ SPEC&SMART ENTRY-KEY(3 BUTTON TYPE,WITH(POWER BACK DOOR)); CR2032,BELARUS SPEC; CR2032,BELARUS SPEC&SMART ENTRY-KEY(3 BUTTON TYPE,WITH(POWER BACK DOOR)); CR2032,CHILE SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, WITH(PANIC BUTTON)); CR2032,CHILE SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, WITH(*PAB & *PBD)); CR2032,KAZAKHSTAN SPEC; CR2032,KAZAKHSTAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE,WITH(POWER BACK DOOR)); CR2032,KYRGYZSTAN SPEC; CR2032,KYRGYZSTAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE,WITH(POWER BACK DOOR)); CR2032,UKRAINE SPEC; CR2032,UKRAINE SPEC&SMART ENTRY-KEY(3 BUTTON TYPE,WITH(POWER BACK DOOR))
main89745-K0020i202403
CR2450
89751ACOVER, TRANSMITTER HOUSING
main89751-33220×2supersedes 89751-48390i202403-202506
AZB,GRZ SPEC; AZB,GRZ SPEC&SMART ENTRY-KEY(3 BUTTON TYPE,WITH(POWER BACK DOOR)); BELARUS SPEC; BELARUS SPEC&SMART ENTRY-KEY(3 BUTTON TYPE,WITH(POWER BACK DOOR)); HONG KONG SPEC; INDONESIA SPEC; KAZAKHSTAN SPEC; KAZAKHSTAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE,WITH(POWER BACK DOOR)); KYRGYZSTAN SPEC; KYRGYZSTAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE,WITH(POWER BACK DOOR)); MACAU SPEC; SINGAPOLE SPEC; UKRAINE SPEC; UKRAINE SPEC&SMART ENTRY-KEY(3 BUTTON TYPE,WITH(POWER BACK DOOR))
main89751-48390×2i202303-202403
ARMENIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); ARMENIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY); ARMENIA SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); RUSSIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); RUSSIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY); RUSSIA SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR))
8975BCOVER, TRANSMITTER BATTERY HOUSING
main8975B-33040×2supersedes 8975B-48010i202403-202506
AZB,GRZ SPEC; AZB,GRZ SPEC&SMART ENTRY-KEY(3 BUTTON TYPE,WITH(POWER BACK DOOR)); BELARUS SPEC; BELARUS SPEC&SMART ENTRY-KEY(3 BUTTON TYPE,WITH(POWER BACK DOOR)); HONG KONG SPEC; INDONESIA SPEC; KAZAKHSTAN SPEC; KAZAKHSTAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE,WITH(POWER BACK DOOR)); KYRGYZSTAN SPEC; KYRGYZSTAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE,WITH(POWER BACK DOOR)); MACAU SPEC; SINGAPOLE SPEC; UKRAINE SPEC; UKRAINE SPEC&SMART ENTRY-KEY(3 BUTTON TYPE,WITH(POWER BACK DOOR))
main8975B-48010×2i202303-202403
ARMENIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); ARMENIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY); ARMENIA SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); RUSSIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); RUSSIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY); RUSSIA SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR))
8975BACOVER, TRANSMITTER BATTERY HOUSING(CARD KEY)
main8975B-50030i202403
BRAZIL SPEC&CARD KEY-WITH; CARD KEY-WITH; CARD KEY-WITH & WITH(DIGITAL KEY); CHILE SPEC&CARD KEY-WITH; CHILE SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, WITH(PANIC BUTTON))&CARD KEY-WITH; CHILE SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, WITH(*PAB & *PBD))&CARD KEY-WITH; INDIA SPEC&CARD KEY-WITH; INDONESIA SPEC&CARD KEY-WITH; TAIWAN SPEC&CARD KEY-WITH; TAIWAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, WITH(PANIC BUTTON))&CARD KEY-WITH; TAIWAN SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, WITH(*PAB & *PBD))&CARD KEY-WITH; VIETNAM SPEC&CARD KEY-WITH; VIETNAM SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, WITH(PANIC BUTTON))&CARD KEY-WITH; VIETNAM SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, WITH(*PAB & *PBD))&CARD KEY-WITH
89904BTRANSMITTER SUB-ASSY, ELECTRICAL KEY
main8990H-46070i202303-202401
main8990H-46080i202303-202401
TAIWAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(PANIC BUTTON))
main8990H-46081i202403-202407
TAIWAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, WITH(PANIC BUTTON))
main8990H-48171i202403-202408
AUSTRALIA SPEC; AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR); NEW ZEALAND SPEC; SMART ENTRY-KEY(4 BUTTON TYPE, WITH(*PAB & *PBD)); TAIWAN SPEC; TAIWAN SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, WITH(*PAB & *PBD))
main8990H-48172i202409
AUSTRALIA SPEC; NEW ZEALAND SPEC; TAIWAN SPEC; TAIWAN SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, WITH(*PAB & *PBD))
main8990H-48180supersedes 8990H-46040i202303-202403
ARMENIA SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); RUSSIA SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR))
main8990H-48181i202412
SMART ENTRY-KEY(3 BUTTON TYPE,WITH(POWER BACK DOOR))
main8990H-48230supersedes 8990H-78710i202403-202405
AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR); BRUNEI SPEC; HONG KONG SPEC; MACAU SPEC; SINGAPOLE SPEC; THAILAND SPEC; VIETNAM SPEC; VIETNAM SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, WITH(*PAB & *PBD))
main8990H-48231supersedes 8990H-48172i202406
AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR); BRUNEI SPEC; HONG KONG SPEC; MACAU SPEC; SINGAPOLE SPEC; THAILAND SPEC; VIETNAM SPEC; VIETNAM SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, WITH(*PAB & *PBD))
main8990H-78120i202111-202202
TAIWAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(PANIC BUTTON))
main8990H-78121i202202-202205
TAIWAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(PANIC BUTTON))
main8990H-78122i202205-202302
TAIWAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(PANIC BUTTON))
main8990H-78141i202206-202303
BRUNEI SPEC; HONG KONG SPEC; MACAU SPEC; SINGAPOLE SPEC; THAILAND SPEC; VIETNAM SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(PANIC BUTTON))
main8990H-78230supersedes 8990H-78221i202111-202205
MALAYSIA SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); SOUTH AFRICA SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR))
main8990H-78231i202206-202302
ARMENIA SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); AZB,GRZ SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); BELARUS SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); KAZAKHSTAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); MALAYSIA SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); RUSSIA SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); SOUTH AFRICA SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); UKRAINE SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR))
main8990H-78710i202303-202405
main8990H-46040i202303-202403
ARMENIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); ARMENIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY); RUSSIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); RUSSIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY)
main8990H-46041supersedes 8990H-46082i202412-202507
ARMENIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); ARMENIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), WITHOUT(DIGITAL KEY); RUSSIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); RUSSIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), WITHOUT(DIGITAL KEY)
main8990H-46060supersedes 8990H-46040i202303-202401
CHILE SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(PANIC BUTTON))
main8990H-46061supersedes 8990H-46040i202403-202408
CHILE SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, WITH(PANIC BUTTON))
main8990H-46062supersedes 8990H-46041i202409-202506
CHILE SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, WITH(PANIC BUTTON))
main8990H-46082i202408
TAIWAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, WITH(PANIC BUTTON))
main8990H-46090supersedes 8990H-46082i202303-202403
AZB,GRZ SPEC; AZB,GRZ SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); AZB,GRZ SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY); BELARUS SPEC; BELARUS SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); BELARUS SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY); ISRAEL SPEC; KAZAKHSTAN SPEC; KAZAKHSTAN SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); KAZAKHSTAN SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY); KYRGYZSTAN SPEC; MALAYSIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); MOROCCO SPEC; REUNION SPEC; SOUTH AFRICA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); UKRAINE SPEC; UKRAINE SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); UKRAINE SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY)
main8990H-46091supersedes 8990H-46041i202406
AZB,GRZ SPEC; ISRAEL SPEC; MOROCCO SPEC; REUNION SPEC; UKRAINE SPEC
main8990H-48140supersedes 8990H-46040i202303-202401
CHILE SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD))
main8990H-48141supersedes 8990H-46040i202403-202408
CHILE SPEC; CHILE SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, WITH(*PAB & *PBD))
main8990H-48142supersedes 8990H-46041i202409
CHILE SPEC; CHILE SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, WITH(*PAB & *PBD))
main8990H-48150i202303-202401
BRAZIL SPEC&AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); BRAZIL SPEC&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
main8990H-48151i202403-202408
BRAZIL SPEC; BRAZIL SPEC&AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); BRAZIL SPEC&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
main8990H-48152i202409
BRAZIL SPEC; BRAZIL SPEC&AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); BRAZIL SPEC&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
main8990H-48170supersedes 8990H-78151i202303-202401
AUSTRALIA SPEC; AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR); NEW ZEALAND SPEC; SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD)); TAIWAN SPEC; TAIWAN SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD))
main8990H-48210supersedes 8990H-78072i202303-202401
AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
main8990H-48211supersedes 8990H-78072i202403-202408
AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
main8990H-48212supersedes 8990H-78072i202409-202506
AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
main8990H-48220i202303-202403
AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR); AZB,GRZ SPEC; AZB,GRZ SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); BELARUS SPEC; BELARUS SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); ISRAEL SPEC; ISRAEL SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); KAZAKHSTAN SPEC; KAZAKHSTAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); KYRGYZSTAN SPEC; KYRGYZSTAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); MALAYSIA SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); MOROCCO SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); REUNION SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); SOUTH AFRICA SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR)); UKRAINE SPEC; UKRAINE SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR))
main8990H-48221supersedes 8990H-46041i202406-202506
AZB,GRZ SPEC&SMART ENTRY-KEY(3 BUTTON TYPE,WITH(POWER BACK DOOR)); BELARUS SPEC&SMART ENTRY-KEY(3 BUTTON TYPE,WITH(POWER BACK DOOR)); KAZAKHSTAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE,WITH(POWER BACK DOOR)); KYRGYZSTAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE,WITH(POWER BACK DOOR)); UKRAINE SPEC&SMART ENTRY-KEY(3 BUTTON TYPE,WITH(POWER BACK DOOR))
main8990H-48240i202303-202401
INDONESIA SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD))
main8990H-48241i202402-202403
INDONESIA SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD))
main8990H-48242supersedes 8990H-48172i202406-202506
INDONESIA SPEC
main8990H-48250i202403-202405
INDIA SPEC
main8990H-48251i202406-202507
INDIA SPEC
main8990H-78010supersedes 8990H-46040i202111-202202
CHILE SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(PANIC BUTTON))
main8990H-78011supersedes 8990H-46040i202202-202205
CHILE SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(PANIC BUTTON))
main8990H-78012supersedes 8990H-46040i202205-202302
CHILE SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(PANIC BUTTON))
main8990H-78020supersedes 8990H-46040i202111-202202
CHILE SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD))
main8990H-78021supersedes 8990H-46040i202202-202205
CHILE SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD))
main8990H-78022supersedes 8990H-46040i202205-202302
CHILE SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD))
main8990H-78040i202111-202201
BRAZIL SPEC
main8990H-78041i202202-202204
BRAZIL SPEC
main8990H-78042i202205-202303
BRAZIL SPEC
main8990H-78080supersedes 8990H-78072i202111-202202
AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
main8990H-78081supersedes 8990H-78072i202202-202205
AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
main8990H-78082supersedes 8990H-78072i202205-202302
AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
main8990H-78090i202111-202202
BRAZIL SPEC&AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); BRAZIL SPEC&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
main8990H-78091i202202-202205
BRAZIL SPEC&AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); BRAZIL SPEC&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
main8990H-78092i202205-202302
BRAZIL SPEC&AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); BRAZIL SPEC&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
main8990H-78130supersedes 8990H-78151i202111-202202
AUSTRALIA SPEC; AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR); NEW ZEALAND SPEC; SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD)); TAIWAN SPEC; TAIWAN SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD))
main8990H-78131supersedes 8990H-78151i202202-202205
AUSTRALIA SPEC; AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR); NEW ZEALAND SPEC; SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD)); TAIWAN SPEC; TAIWAN SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD))
main8990H-78132supersedes 8990H-46082i202205-202302
AUSTRALIA SPEC; AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR); NEW ZEALAND SPEC; SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD)); TAIWAN SPEC; TAIWAN SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD))
main8990H-78140i202111-202206
BRUNEI SPEC; HONG KONG SPEC; MACAU SPEC; SINGAPOLE SPEC; THAILAND SPEC; VIETNAM SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(PANIC BUTTON))
main8990H-78150i202111-202205
AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR); BRUNEI SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD)); HONG KONG SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD)); MACAU SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD)); SINGAPOLE SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD)); THAILAND SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD)); VIETNAM SPEC; VIETNAM SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD))
main8990H-78151i202206-202302
AUTO & EASY CLOSER DOOR-WITH(HANDS FREE POWER BACK DOOR); AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR); BRUNEI SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD)); HONG KONG SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD)); MACAU SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD)); SINGAPOLE SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD)); THAILAND SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD)); VIETNAM SPEC; VIETNAM SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD))
main8990H-78220supersedes 8990H-46082i202201-202205
ARMENIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); ARMENIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY); AZB,GRZ SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); AZB,GRZ SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY); BELARUS SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); BELARUS SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY); KAZAKHSTAN SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); KAZAKHSTAN SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY); RUSSIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); RUSSIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY); UKRAINE SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); UKRAINE SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY)
main8990H-78221supersedes 8990H-46082i202206-202302
ARMENIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); ARMENIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY); AZB,GRZ SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); AZB,GRZ SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY); BELARUS SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); BELARUS SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY); KAZAKHSTAN SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); KAZAKHSTAN SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY); MALAYSIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); RUSSIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); RUSSIA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY); SOUTH AFRICA SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); UKRAINE SPEC&SMART ENTRY-KEY(2 BUTTON TYPE); UKRAINE SPEC&SMART ENTRY-KEY(2 BUTTON TYPE), W/O(DIGITAL KEY)
main8990H-78320i202111-202205
INDIA SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR))
main8990H-78321i202206-202302
INDIA SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR))
main8990H-78450i202111-202206
INDONESIA SPEC
main8990H-78451i202206-202303
INDONESIA SPEC
main8990H-78460i202111-202205
INDONESIA SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD))
main8990H-78461i202206-202302
INDONESIA SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD))
main8990H-78660supersedes 8990H-78082i202111-202201
ADVANCED PARK-WITH(REMOTE CONTROL FUNCTION)
main8990H-78661supersedes 8990H-78082i202202-202204
ADVANCED PARK-WITH(REMOTE CONTROL FUNCTION)
main8990H-78662i202205-202303
ADVANCED PARK-WITH(REMOTE CONTROL FUNCTION)
main8990H-78670i202111-202206
ADVANCED PARK-WITH(REMOTE CONTROL FUNCTION)
main8990H-78671i202206-202303
ADVANCED PARK-WITH(REMOTE CONTROL FUNCTION)
main8990H-78680i202111-202206
ADVANCED PARK-WITH(REMOTE CONTROL FUNCTION); SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR))&ADVANCED PARK-WITH(REMOTE CONTROL FUNCTION)
main8990H-78681i202206-202303
ADVANCED PARK-WITH(REMOTE CONTROL FUNCTION); SMART ENTRY-KEY(3 BUTTON TYPE, W(POWER BACK DOOR))&ADVANCED PARK-WITH(REMOTE CONTROL FUNCTION)
main8990H-78700i202303-202401
BRAZIL SPEC
main8990H-78701i202402-202403
BRAZIL SPEC
main8990H-78702i202408
BRAZIL SPEC
main8990H-78711i202406
VIETNAM SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, WITH(PANIC BUTTON))
main8990H-78730i202303-202401
INDONESIA SPEC
main8990H-78731i202402-202403
INDONESIA SPEC
89904CTRANSMITTER SUB-ASSY, ELECTRICAL KEY(CARD KEY)
main8990H-78490i202111-202201
BRAZIL SPEC&CARD KEY-WITH; CHILE SPEC&CARD KEY-WITH
main8990H-78491i202303-202401
CHILE SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(PANIC BUTTON))&CARD KEY-WITH; CHILE SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD))&CARD KEY-WITH
main8990H-78492i202402-202403
BRAZIL SPEC&CARD KEY-WITH; CHILE SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(PANIC BUTTON))&CARD KEY-WITH; CHILE SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD))&CARD KEY-WITH
main8990H-78493i202408
BRAZIL SPEC&CARD KEY-WITH; CHILE SPEC&CARD KEY-WITH; CHILE SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, WITH(PANIC BUTTON))&CARD KEY-WITH; CHILE SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, WITH(*PAB & *PBD))&CARD KEY-WITH
main8990H-78570i202111-202202
CARD KEY-WITH
main8990H-78571i202303-202312
TAIWAN SPEC&CARD KEY-WITH; TAIWAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(PANIC BUTTON))&CARD KEY-WITH; TAIWAN SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD))&CARD KEY-WITH; VIETNAM SPEC&CARD KEY-WITH; VIETNAM SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(PANIC BUTTON))&CARD KEY-WITH; VIETNAM SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD))&CARD KEY-WITH
main8990H-78572i202401-202402
CARD KEY-WITH & W(DIGITAL KEY:DOOR&LUGGAGE&SEAT); TAIWAN SPEC&CARD KEY-WITH; TAIWAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(PANIC BUTTON))&CARD KEY-WITH; TAIWAN SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD))&CARD KEY-WITH; VIETNAM SPEC&CARD KEY-WITH; VIETNAM SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, W(PANIC BUTTON))&CARD KEY-WITH; VIETNAM SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, W(*PAB & *PBD))&CARD KEY-WITH
main8990H-78573i202403-202406
CARD KEY-WITH; CARD KEY-WITH & WITH(DIGITAL KEY); TAIWAN SPEC&CARD KEY-WITH; TAIWAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, WITH(PANIC BUTTON))&CARD KEY-WITH; TAIWAN SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, WITH(*PAB & *PBD))&CARD KEY-WITH; VIETNAM SPEC&CARD KEY-WITH; VIETNAM SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, WITH(PANIC BUTTON))&CARD KEY-WITH; VIETNAM SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, WITH(*PAB & *PBD))&CARD KEY-WITH
main8990H-78574i202407
CARD KEY-WITH; CARD KEY-WITH & WITH(DIGITAL KEY); TAIWAN SPEC&CARD KEY-WITH; TAIWAN SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, WITH(PANIC BUTTON))&CARD KEY-WITH; TAIWAN SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, WITH(*PAB & *PBD))&CARD KEY-WITH; VIETNAM SPEC&CARD KEY-WITH; VIETNAM SPEC&SMART ENTRY-KEY(3 BUTTON TYPE, WITH(PANIC BUTTON))&CARD KEY-WITH; VIETNAM SPEC&SMART ENTRY-KEY(4 BUTTON TYPE, WITH(*PAB & *PBD))&CARD KEY-WITH
main8990H-78590i202111-202201
INDIA SPEC&CARD KEY-WITH
main8990H-78591i202202-202303
INDIA SPEC&CARD KEY-WITH
main8990H-78592i202403-202407
INDIA SPEC&CARD KEY-WITH
main8990H-78593i202408-202507
INDIA SPEC&CARD KEY-WITH
main8990H-78600i202111-202201
INDONESIA SPEC&CARD KEY-WITH
main8990H-78601i202202-202308
INDONESIA SPEC&CARD KEY-WITH
main8990H-78602i202309-202401
INDONESIA SPEC&CARD KEY-WITH
main8990H-78603i202402-202403
INDONESIA SPEC&CARD KEY-WITH
main8990H-78604i202408
INDONESIA SPEC&CARD KEY-WITH

15 parts on this diagram · 2 diagrams in section

LOCK CYLINDER SET — Toyota Parts Diagram with OEM Numbers & Prices | EPC Data
