WINDSHIELD WASHER

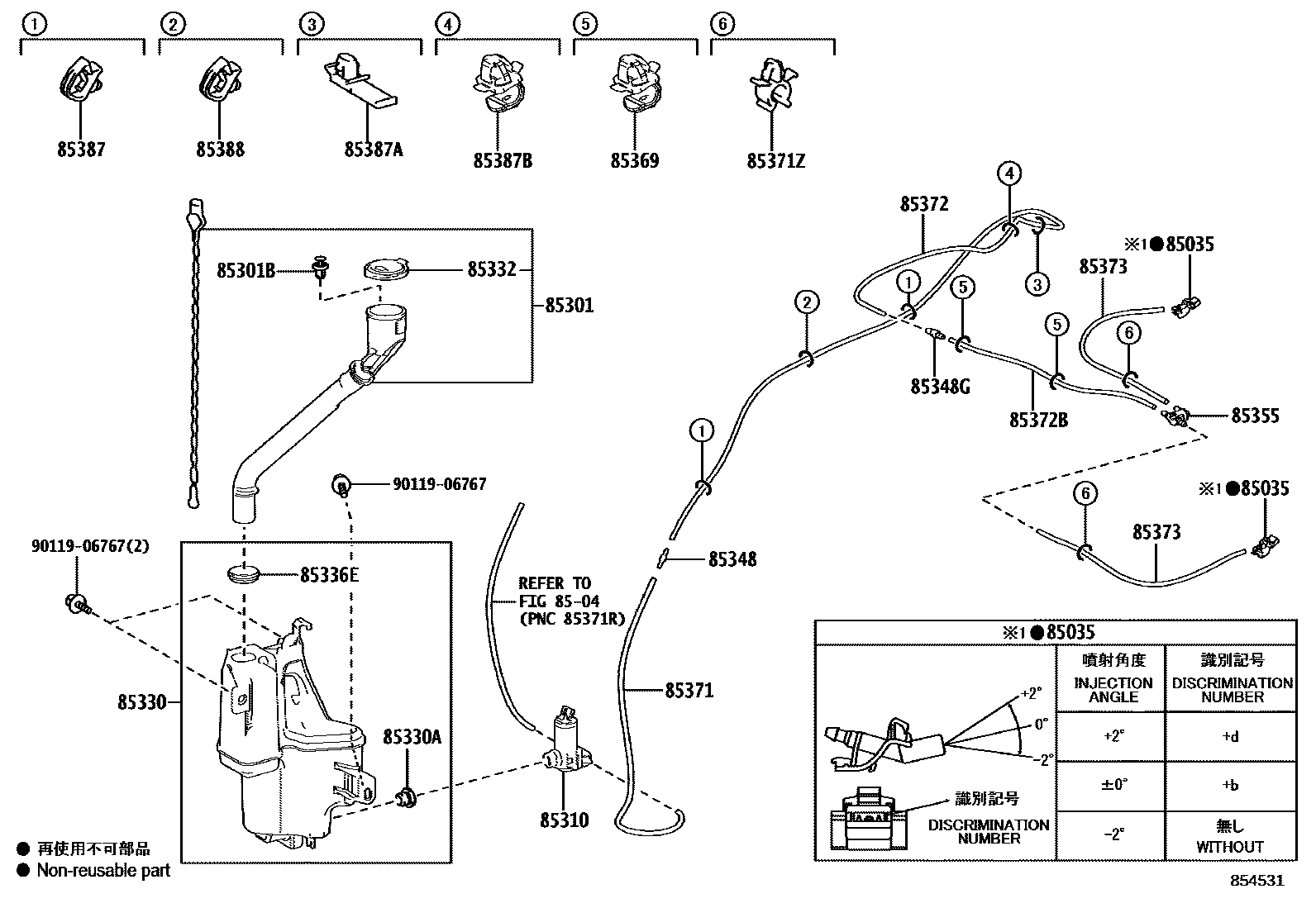

Parts diagram
85035NOZZLE SUB-ASSY, WASHER
main85381-30220i202009-202309
ANGLE 0
main85381-30230i202009-202309
ANGLE -2
main85381-30240i202009-202309
ANGLE +2
8504
85301INLET SUB-ASSY, WASHER
main85301-48070i202009-202309
85301BCLIP, WASHER
main90467-07215i202009-202309
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-47100i202009-202309
85330JAR ASSY, WINDSHIELD WASHER
main85315-42470i202009-202309
85330ABUSH, WINDSHIELD WASHER JAR
main90099-32089i202009-202309
85332CAP, WINDSHIELD WASHER JAR
main85316-24130i202009-202309
85336EPACKING, WINDSHIELD WASHER INLET HOSE
main85336-30160i202009-202309
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-89122i202009-202309
85348GJOINT, WINDSHIELD WASHER HOSE, NO.2
main85349-89122i202009-202309
85355VALVE, WINDSHIELD WASHER HOSE
main85321-28020i202009-202309
85369CLAMP
main85371-12040i202009-202309
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90099-33080i202009-202309
L=1450(*H,L=590)
85371ZCLAMP, WASHER HOSE
main90469-07011i202009-202309
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90099-33803i202009-202309
L=1660
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90099-33080i202009-202309
L=1450(*H,L=500)
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90099-33080i202009-202309
L=1450(*H,L=470)
85387CLAMP NO.1 (FOR WINDSEIELD WASHER)
main82711-16790i202009-202309
85387ACLAMP, WASHER, NO.2
main82711-3A640i202009-202309
85387BCLAMP, WASHER, NO.3
main85371-48050i202009-202309
85388CLAMP NO.2 (FOR WINDSEIELD WASHER)
main82711-35520i202009-202309
9011906767

23 parts on this diagram · 1 diagram in section
