ANTENNA

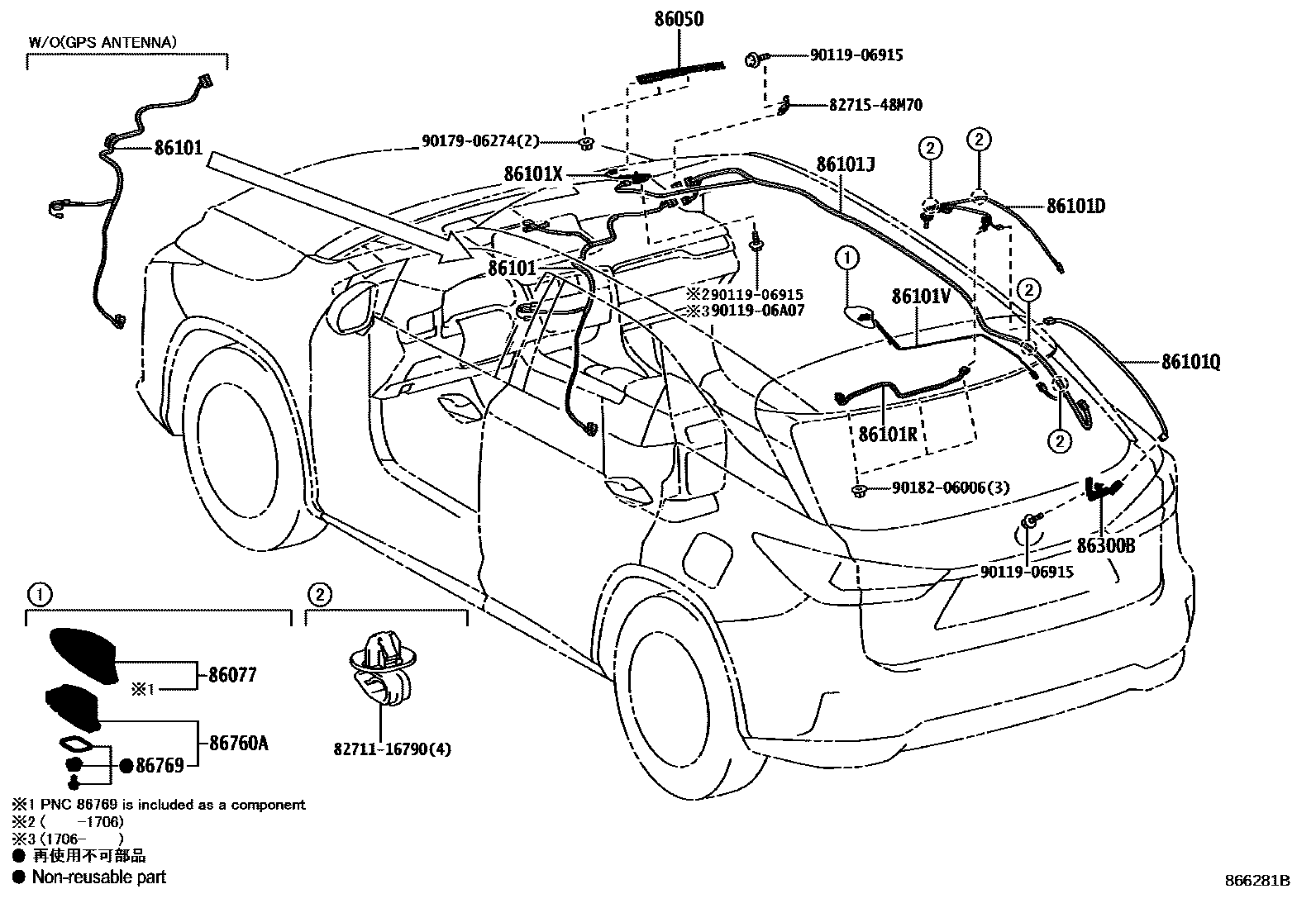

Parts diagram
86050ANTENNA ASSY, TELEVISION
main86050-48180i201908
ARGENTINA SPEC&AUDIO-DVD; BRAZIL SPEC&AUDIO-DVD
86077COVER KIT, ANTENNA
main86077-48040-B2i202107
SONIC CHROME,1L1
main86077-48040-B3i202107
SONIC IRIDIUM,1L2
main86077-48040-E1i201908
ICE ECRU M.M.,4X8
main86077-48040-G0i201908
TERRANE KHAKI M.M.,6X4
main86077-48040-J0i201908
HEAT BLUE CONTRAST LAYERI,8X1
main86077-48020-A1i201908
ARGENTINA SPEC&AUDIO-DVD,WHITE NOVA GF.,083; ARGENTINA SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,WHITE NOVA GF.,083; BRAZIL SPEC&AUDIO-DVD,WHITE NOVA GF.,083; TAIWAN SPEC&AUDIO-DVD,WHITE NOVA GF.,083; TAIWAN SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,WHITE NOVA GF.,083
main86077-48020-A2i201908
ARGENTINA SPEC&AUDIO-DVD,SONIC QUARTZ,085; ARGENTINA SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,SONIC QUARTZ,085; BRAZIL SPEC&AUDIO-DVD,SONIC QUARTZ,085; TAIWAN SPEC&AUDIO-DVD,SONIC QUARTZ,085; TAIWAN SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,SONIC QUARTZ,085
main86077-48020-B1i201509-201908
BRAZIL SPEC,PLATINUM SILVER ME.,1J4; MAYDAY SYSTEM-WITH(EMERGENCY HELP),PLATINUM SILVER ME.,1J4; TAIWAN SPEC,PLATINUM SILVER ME.,1J4
main86077-48020-B2i201908
ARGENTINA SPEC&AUDIO-DVD,SONIC TITANIUM,1J7; ARGENTINA SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,SONIC TITANIUM,1J7; BRAZIL SPEC&AUDIO-DVD,SONIC TITANIUM,1J7; TAIWAN SPEC&AUDIO-DVD,SONIC TITANIUM,1J7; TAIWAN SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,SONIC TITANIUM,1J7
main86077-48020-B3i202107
ARGENTINA SPEC&AUDIO-DVD,SONIC CHROME,1L1; ARGENTINA SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,SONIC CHROME,1L1; BRAZIL SPEC&AUDIO-DVD,SONIC CHROME,1L1; TAIWAN SPEC&AUDIO-DVD,SONIC CHROME,1L1; TAIWAN SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,SONIC CHROME,1L1
main86077-48020-B4i202107
ARGENTINA SPEC&AUDIO-DVD,SONIC IRIDIUM,1L2; ARGENTINA SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,SONIC IRIDIUM,1L2; BRAZIL SPEC&AUDIO-DVD,SONIC IRIDIUM,1L2; TAIWAN SPEC&AUDIO-DVD,SONIC IRIDIUM,1L2; TAIWAN SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,SONIC IRIDIUM,1L2
main86077-48020-C1i201509-201908
BRAZIL SPEC,BLACK,212; MAYDAY SYSTEM-WITH(EMERGENCY HELP),BLACK,212; TAIWAN SPEC,BLACK,212
main86077-48020-C3i201908
ARGENTINA SPEC&AUDIO-DVD,GRAPHITE BLACK GF.,223; ARGENTINA SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,GRAPHITE BLACK GF.,223; BRAZIL SPEC&AUDIO-DVD,GRAPHITE BLACK GF.,223; TAIWAN SPEC&AUDIO-DVD,GRAPHITE BLACK GF.,223; TAIWAN SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,GRAPHITE BLACK GF.,223
main86077-48020-D0i201908
ARGENTINA SPEC&AUDIO-DVD,RED MC.CS.,3R1; ARGENTINA SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,RED MC.CS.,3R1; BRAZIL SPEC&AUDIO-DVD,RED MC.CS.,3R1; TAIWAN SPEC&AUDIO-DVD,RED MC.CS.,3R1; TAIWAN SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,RED MC.CS.,3R1
main86077-48020-E0i201509-201908
BRAZIL SPEC,SLEEK ECRU ME.,4U7; MAYDAY SYSTEM-WITH(EMERGENCY HELP),SLEEK ECRU ME.,4U7; TAIWAN SPEC,SLEEK ECRU ME.,4U7
main86077-48020-E2i201908-202107
ARGENTINA SPEC&AUDIO-DVD,AMBER CS.,4X2; ARGENTINA SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,AMBER CS.,4X2; BRAZIL SPEC&AUDIO-DVD,AMBER CS.,4X2; TAIWAN SPEC&AUDIO-DVD,AMBER CS.,4X2; TAIWAN SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,AMBER CS.,4X2
main86077-48020-E3i201908
ARGENTINA SPEC&AUDIO-DVD,ICE ECRU M.M.,4X8; ARGENTINA SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,ICE ECRU M.M.,4X8; BRAZIL SPEC&AUDIO-DVD,ICE ECRU M.M.,4X8; TAIWAN SPEC&AUDIO-DVD,ICE ECRU M.M.,4X8; TAIWAN SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,ICE ECRU M.M.,4X8
main86077-48020-G0i201908
ARGENTINA SPEC&AUDIO-DVD,TERRANE KHAKI M.M.,6X4; ARGENTINA SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,TERRANE KHAKI M.M.,6X4; BRAZIL SPEC&AUDIO-DVD,TERRANE KHAKI M.M.,6X4; TAIWAN SPEC&AUDIO-DVD,TERRANE KHAKI M.M.,6X4; TAIWAN SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,TERRANE KHAKI M.M.,6X4
main86077-48020-J0i201908-202007
TAIWAN SPEC&AUDIO-DVD,DEEP BLUE MC.,8X5; TAIWAN SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,DEEP BLUE MC.,8X5
main86077-48020-J1i201908
ARGENTINA SPEC&AUDIO-DVD,HEAT BLUE CONTRAST LAYERI,8X1; ARGENTINA SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,HEAT BLUE CONTRAST LAYERI,8X1; BRAZIL SPEC&AUDIO-DVD,HEAT BLUE CONTRAST LAYERI,8X1; TAIWAN SPEC&AUDIO-DVD,HEAT BLUE CONTRAST LAYERI,8X1; TAIWAN SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD,HEAT BLUE CONTRAST LAYERI,8X1
86101CORD SUB-ASSY, ANTENNA
main86101-48P60supersedes 86101-48P80i201509-201908
AUSTRALIA SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); AUSTRALIA SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY); HONG KONG SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); HONG KONG SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY); MACAO SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); MACAO SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY); NEW ZEALAND SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); NEW ZEALAND SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY); SOUTH AFRICA SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY)
main86101-48P80supersedes 86101-48Q00i201509-201908
AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY)
main86101-48P90supersedes 86101-4D480i201509-201908
AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY)
main86101-48Q20supersedes 86101-48Y80i201509-201908
AUDIO-*EMV&DVD&MAYDAY SYSTEM-WITH(EMERGENCY HELP)
main86101-48Q30i201509-201908
BRAZIL SPEC&ANTI-THEFT SYSTEM-WITH(HORN)&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); BRAZIL SPEC&ANTI-THEFT SYSTEM-WITH(SIREN)&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY)
main86101-48Y50i202107
AUSTRALIA SPEC; HONG KONG SPEC; MACAO SPEC; NEW ZEALAND SPEC; SOUTH AFRICA SPEC
main86101-48Y60i202007
SATELLITE RADIO-WITH(DIGITAL AUDIO BROADCAST)
main86101-4D500i201908
ARGENTINA SPEC&AUDIO-DVD; BRAZIL SPEC&AUDIO-DVD
86101DCORD SUB-ASSY, ANTENNA, NO.3
main86101-48D60i201509-201908
main86101-48D70i201509-201908
AUSTRALIA SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); AUSTRALIA SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY); HONG KONG SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); HONG KONG SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY); MACAO SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); MACAO SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY); NEW ZEALAND SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); NEW ZEALAND SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY); SOUTH AFRICA SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY)
86101JCORD SUB-ASSY, ANTENNA, NO.2
main86101-48N40i201509-201908
AUSTRALIA SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); AUSTRALIA SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY); HONG KONG SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); HONG KONG SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY); MACAO SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); MACAO SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY); NEW ZEALAND SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); NEW ZEALAND SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY); SOUTH AFRICA SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY)
main86101-48N50i201509-201908
AUSTRALIA SPEC&MOON ROOF-WITH&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCHDISPLAY); AUSTRALIA SPEC&MOON ROOF-WITH&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY); HONG KONG SPEC&MOON ROOF-WITH&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCHDISPLAY); HONG KONG SPEC&MOON ROOF-WITH&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY); MACAO SPEC&MOON ROOF-WITH&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); MACAO SPEC&MOON ROOF-WITH&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY); NEW ZEALAND SPEC&MOON ROOF-WITH&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); NEW ZEALAND SPEC&MOON ROOF-WITH&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCHDISPLAY); SOUTH AFRICA SPEC&MOON ROOF-WITH&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY)
main86101-48N60i201509-201908
AUSTRALIA SPEC&MOON ROOF-WITH(PANORAMA ROOF)&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); AUSTRALIA SPEC&MOON ROOF-WITH(PANORAMA ROOF)&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY); HONG KONG SPEC&MOON ROOF-WITH(PANORAMA ROOF)&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); HONG KONG SPEC&MOON ROOF-WITH(PANORAMA ROOF)&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY); MACAO SPEC&MOON ROOF-WITH(PANORAMA ROOF)&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); MACAO SPEC&MOON ROOF-WITH(PANORAMA ROOF)&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY); NEW ZEALAND SPEC&MOON ROOF-WITH(PANORAMA ROOF)&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); NEW ZEALAND SPEC&MOON ROOF-WITH(PANORAMA ROOF)&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY); SOUTH AFRICA SPEC&MOON ROOF-WITH(PANORAMA ROOF)&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY)
main86101-48N70i202107
HONG KONG SPEC&AUDIO-LEXUS DISPLAY AUDIO/CD; MACAO SPEC&AUDIO-LEXUS DISPLAY AUDIO/CD
main86101-48N80i202107
HONG KONG SPEC&MOON ROOF-WITH&AUDIO-LEXUS DISPLAY AUDIO/CD; MACAO SPEC&MOON ROOF-WITH&AUDIO-LEXUS DISPLAY AUDIO/CD
main86101-48N90supersedes 86101-48N70i201908
MOON ROOF-WITH(PANORAMA ROOF)
main86101-48P10i201509-201908
AUDIO-*EMV&DVD&MAYDAY SYSTEM-WITH(EMERGENCY HELP)
main86101-48P20i201908
MOON ROOF-WITH(PANORAMA ROOF)
main86101-48P30i201908
ARGENTINA SPEC&AUDIO-DVD; BRAZIL SPEC&AUDIO-DVD
main86101-48P40i201908
ARGENTINA SPEC&MOON ROOF-WITH&AUDIO-DVD; BRAZIL SPEC&MOON ROOF-WITH&AUDIO-DVD
main86101-48P50i201509-201908
BRAZIL SPEC&ANTI-THEFT SYSTEM-WITH(HORN)&MOON ROOF-WITH(PANORAMA ROOF)&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); BRAZIL SPEC&ANTI-THEFT SYSTEM-WITH(SIREN)&MOON ROOF-WITH(PANORAMA ROOF)&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY)
main86101-48W70i201908-202107
AUSTRALIA SPEC&AUDIO-DVD; HONG KONG SPEC&AUDIO-DVD; MACAO SPEC&AUDIO-DVD; NEW ZEALAND SPEC&AUDIO-DVD; SOUTH AFRICA SPEC&AUDIO-DVD
main86101-48W80i201908-202107
AUSTRALIA SPEC&MOON ROOF-WITH&AUDIO-DVD; HONG KONG SPEC&MOON ROOF-WITH&AUDIO-DVD; MACAO SPEC&MOON ROOF-WITH&AUDIO-DVD; NEW ZEALAND SPEC&MOON ROOF-WITH&AUDIO-DVD; SOUTH AFRICA SPEC&MOON ROOF-WITH&AUDIO-DVD
main86101-48W90i202107
AUSTRALIA SPEC&MOON ROOF-WITH(PANORAMA ROOF); HONG KONG SPEC&MOON ROOF-WITH(PANORAMA ROOF); MACAO SPEC&MOON ROOF-WITH(PANORAMA ROOF); NEW ZEALAND SPEC&MOON ROOF-WITH(PANORAMA ROOF); SOUTH AFRICA SPEC&MOON ROOF-WITH(PANORAMA ROOF)
86101QCORD SUB-ASSY, ANTENNA, NO.4
main86101-48D90i201509-201908
86101RCORD SUB-ASSY, ANTENNA, NO.5
main86101-48G40i201509-201712
HONG KONG SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); HONG KONG SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY); MACAO SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); MACAO SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY)
86101VCORD SUB-ASSY, ANTENNA, NO.6
main86101-48E20supersedes 86101-48R10i201509-201908
AUDIO-*EMV&DVD&MAYDAY SYSTEM-WITH(EMERGENCY HELP)
main86101-48L10i201509-201908
BRAZIL SPEC&ANTI-THEFT SYSTEM-WITH(HORN)&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); BRAZIL SPEC&ANTI-THEFT SYSTEM-WITH(SIREN)&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY)
86101XCORD SUB-ASSY, ANTENNA, NO.8
main86101-48D10i201908-202107
AUSTRALIA SPEC&AUDIO-DVD; HONG KONG SPEC&AUDIO-DVD; MACAO SPEC&AUDIO-DVD; NEW ZEALAND SPEC&AUDIO-DVD; SOUTH AFRICA SPEC&AUDIO-DVD
main86101-48E10i201908
ARGENTINA SPEC&AUDIO-DVD; BRAZIL SPEC&AUDIO-DVD
86300BANTENNA ASSY, AMPLIFIER, NO.1
main86300-48390i201509-201908
86760AANTENNA ASSY, TELEPHONE
main86760-48070supersedes 86760-62030i201509-201908
AUDIO-*EMV&DVD&MAYDAY SYSTEM-WITH(EMERGENCY HELP)
main86760-48080i201908-202007
TAIWAN SPEC&AUDIO-DVD; TAIWAN SPEC&AUDIO-LEXUS DISPLAY AUDIO/DVD
86769HOUSING, ROOF ANTENNA
main86769-53010supersedes 86769-62010i201509-201908
AUDIO-*EMV&DVD&MAYDAY SYSTEM-WITH(EMERGENCY HELP); BRAZIL SPEC&ANTI-THEFT SYSTEM-WITH(HORN)&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); BRAZIL SPEC&ANTI-THEFT SYSTEM-WITH(SIREN)&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); TAIWAN SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(12.3INCH DISPLAY); TAIWAN SPEC&AUDIO-*EMV&DVD&EMV & NAVIGATION SYSTEM-WITH(8INCH DISPLAY); TAIWAN SPEC&AUDIO-8INCH LEXUS DISPLEY AUDIO&DVD
8271116790WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271548M70BRACKET,WIRING HARNESS CLAMP
9011906915
9011906A07
9017906274
9018206006

18 parts on this diagram · 4 diagrams in section
