FRONT SEAT & SEAT TRACK

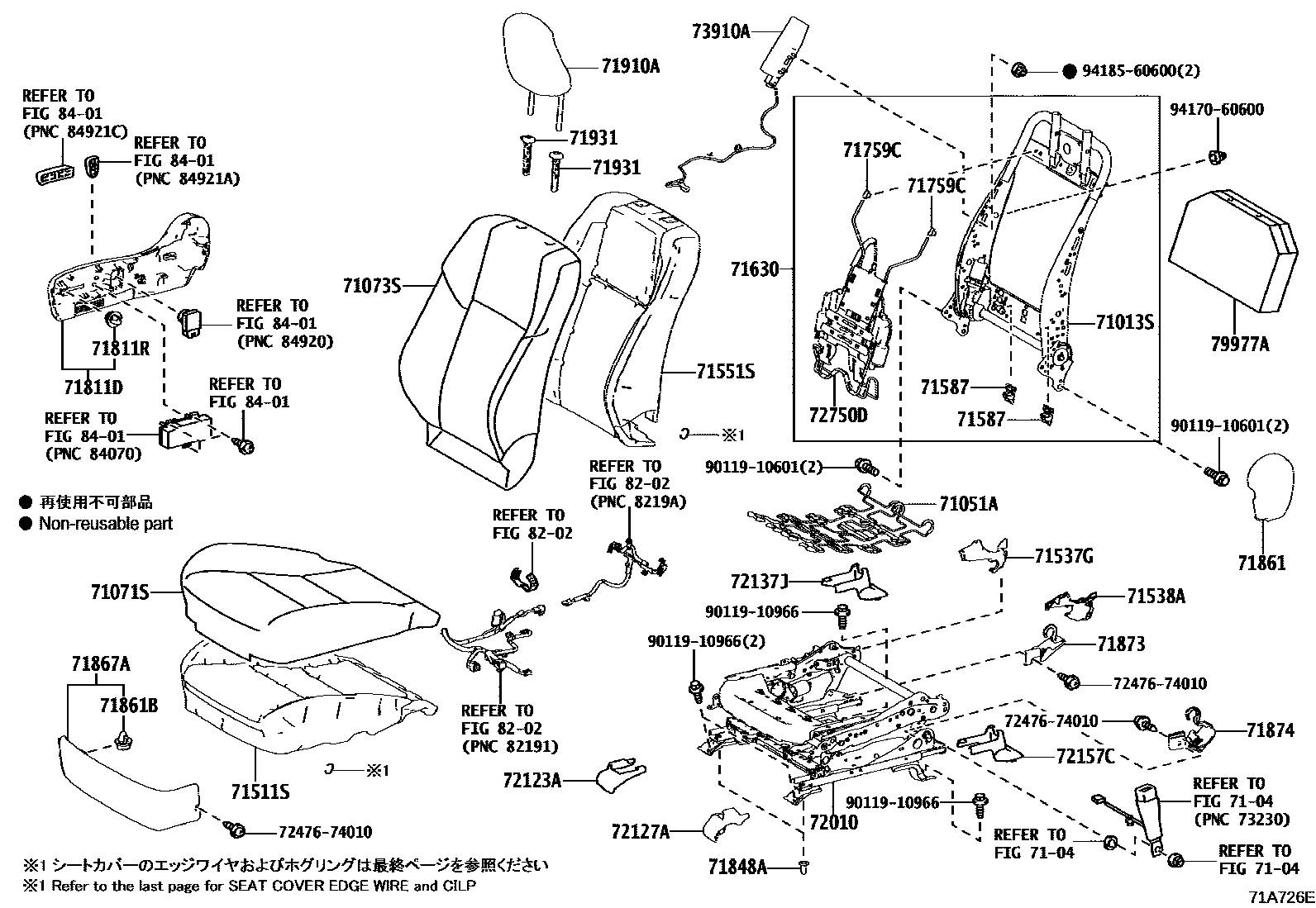

Parts diagram
71013SFRAME SUB-ASSY, FRONT SEATBACK, RH
main71013-48100i201705-202005
main71013-48180i201705-202005
"METAL AND LEATHER PACKAGE"*(S)
7104
71051ASPRING SUB-ASSY, FRONT SEAT CUSHION, RH
main71051-47060i201705-202005
main71051-78010i201705-202005
"METAL AND LEATHER PACKAGE"*(S)
71071SCOVER, FRONT SEAT CUSHION, RH(FOR SEPARATE TYPE)
main71071-48B50-C2i201705-201803
BLACK REDPERFORATION,TRIM2#
main71071-48B51-C1i201803-202005
BLACK REDPERFORATION,TRIM2#
main71071-48B40-C5i201705-201803
"METAL AND LEATHER PACKAGE"*(S),BLACK/RED,TRIM2#
main71071-48B41-C3i201803-202005
"METAL AND LEATHER PACKAGE"*(S),BLACK/RED,TRIM2#
71073SCOVER, FRONT SEATBACK, RH(FOR SEPARATE TYPE)
main71073-48C70-C1i201705-202005
BLACK REDPERFORATION,TRIM2#
main71073-48C60-C3i201705-202005
"METAL AND LEATHER PACKAGE"*(S),BLACK/RED,TRIM2#
71511SPAD, FRONT SEAT CUSHION, RH(FOR SEPARATE TYPE)
main71511-S0260i201705-202005
main71511-48400i201705-202005
"METAL AND LEATHER PACKAGE"*(S)
71537GPROTECTOR, FRONT SEAT CUSHION EDGE, RH(FOR RH SEAT)
main71537-42010-C0i201705-202005
BLACK,TRIM2#
71538APROTECTOR, FRONT SEAT CUSHION EDGE, LH(FOR RH SEAT)
main71538-42010-C0i201705-202005
BLACK,TRIM2#
71551SPAD, FRONT SEATBACK, RH(FOR SEPARATE TYPE)
main71551-S0370i201705-202005
main71551-48250i201705-202005
"METAL AND LEATHER PACKAGE"*(S)
71587PROTECTOR, FRONT SEATBACK EDGE
main71587-52030×2i201705-202005
71630SPRING ASSY, FRONT SEATBACK, RH
main71630-48100i201705-202005
main71630-48210i201705-202005
"METAL AND LEATHER PACKAGE"*(S)
71759CHOOK, FRONT SEATBACK, NO.1
main71759-47011×2i201705-202005
71811DSHIELD, FRONT SEAT CUSHION, RH
main71811-42160-C0i201705-202005
BLACK,TRIM2#
71811RCLIP, FRONT SEAT CUSHION SHIELD, RH
main71769-47020i201705-202005
71848ACAP, SEAT ADJUSTER COVER, RH
main71848-48050×2i201705-202005
71861SHIELD, FRONT SEAT CUSHION, INNER RH
main71861-42110-C0i201705-202005
BLACK,TRIM2#
71861BCLIP(FOR FRONT SEAT SHIELD, RH)
main71769-47020i201705-202005
71867ASHIELD, FRONT SEAT CUSHION, INNER NO.1 RH
main71867-42030-C0i201705-202005
BLACK,TRIM2#
71873SHIELD, FRONT SEAT CUSHION, LOWER RH
main71873-60030i201705-202005
71874SHIELD, FRONT SEAT CUSHION, LOWER LH
main71874-60110i201705-202005
71910AHEADREST ASSY, FRONT SEAT
main71910-48690-C5×2i201705-201904
BLACK/RED,TRIM2#
main71910-48691-C5×2i201904-202005
BLACK/RED,TRIM2#
main71910-48B20-C1×2i201705-201904
"METAL AND LEATHER PACKAGE"*(S),BLACK/RED,TRIM2#
main71910-48B21-C1×2i201904-202005
"METAL AND LEATHER PACKAGE"*(S),BLACK/RED,TRIM2#
71931SUPPORT, FRONT SEAT HEADREST
main71930-47020×2i201709-201710
W(LOCK)
main71930-47020-C0×2i201705-201709
W(LOCK),BLACK,TRIM2#
main71930-47020-C4×2i201710-202005
W(LOCK),BLACK,TRIM2#
main71931-47020×2i201709-201710
W/O(LOCK)
main71931-47020-C0×2i201705-201709
W/O(LOCK),BLACK,TRIM2#
main71931-47020-C4×2i201710-202005
W/O(LOCK),BLACK,TRIM2#
72010ADJUSTER ASSY, FRONT SEAT, RH
main72010-48250i201705-202005
main72010-48260i201705-202005
"METAL AND LEATHER PACKAGE"*(S)
72123ACOVER, SEAT TRACK BRACKET, OUTER FRONT RH
main72123-42030-C0i201705
BLACK,TRIM2#
72127ACOVER, SEAT TRACK BRACKET, INNER FRONT RH
main72127-42030-C0i201705
BLACK,TRIM2#
72137JCOVER, FRONT SEAT TRACK, RH REAR OUTER
main72137-42050-C0i201705
BLACK,TRIM2#
72157CCOVER, SEAT TRACK BRACKET, INNER RH
main72158-42020-C0i201705
BLACK,TRIM2#
72750DADJUSTER ASSY, LUMBAR SUPPORT, RH
main72750-48040i201705-202005
main72750-48070i201705-202005
"METAL AND LEATHER PACKAGE"*(S)
73910AAIRBAG ASSY, FRONT SEAT, RH
main73910-42040i201705-202005
79977AFELT, SEATBACK
main79977-48090×2i201705-202005
8202
8401
7247674010SCREW, HORIZONTAL JACK, INNER
9011910601
9011910966
9417060600
9418560600

37 parts on this diagram · 5 diagrams in section
