OIL COOLER & TUBE (ATM)

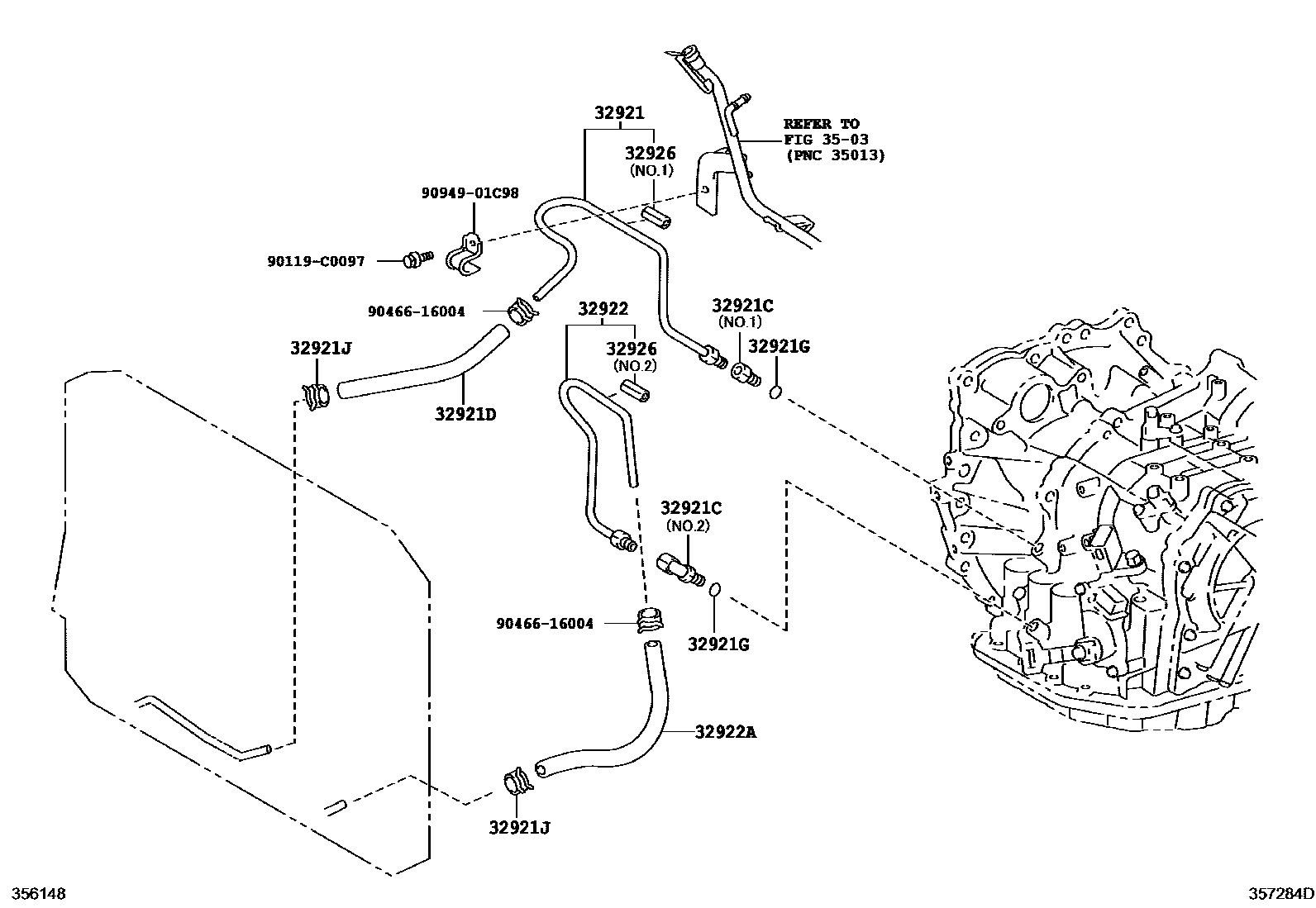

Parts diagram
32921TUBE, OIL COOLER INLET, NO.1
main32921-0E030i200905-201205
32921CUNION(FOR OIL COOLER TUBE)
main90404-14027×2i201308
NO.1 & NO.2
main90404-16031i200905-201205
NO.1
main90407-14032i201205-201308
NO.2
main90407-16010i200905-201205
NO.2
32921DHOSE(FOR OIL COOLER INLET)
main32943-0E060i201205
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-10189×2i201205
main90301-11006×2i200905-201108
main90301-11031×2i201108-201205
32921JCLIP(FOR OIL COOLER HOSE)
main90466-16004×2i201212
(J)
main90466-C0024×2i201212
(L)
main90467-16022×2i200905-201205
32922TUBE, OIL COOLER OUTLET, NO.1
main32922-0E040i200905-201205
32922AHOSE(FOR OIL COOLER OUTLET)
main32943-0E090i200907-201205
main90445-17174i200905-200907
32926CUSHION, OIL COOLER TUBE(ATM)
main32926-26010i201205
L=60,ID=10,NO.2
main32926-30020i201205
L=35,ID=10,NO.1
3503TRANSMISSION CASE & OIL PAN (ATM)
90119C0097
9046616004
9094901C98

12 parts on this diagram · 2 diagrams in section
