REAR DISC BRAKE CALIPER & DUST COVER

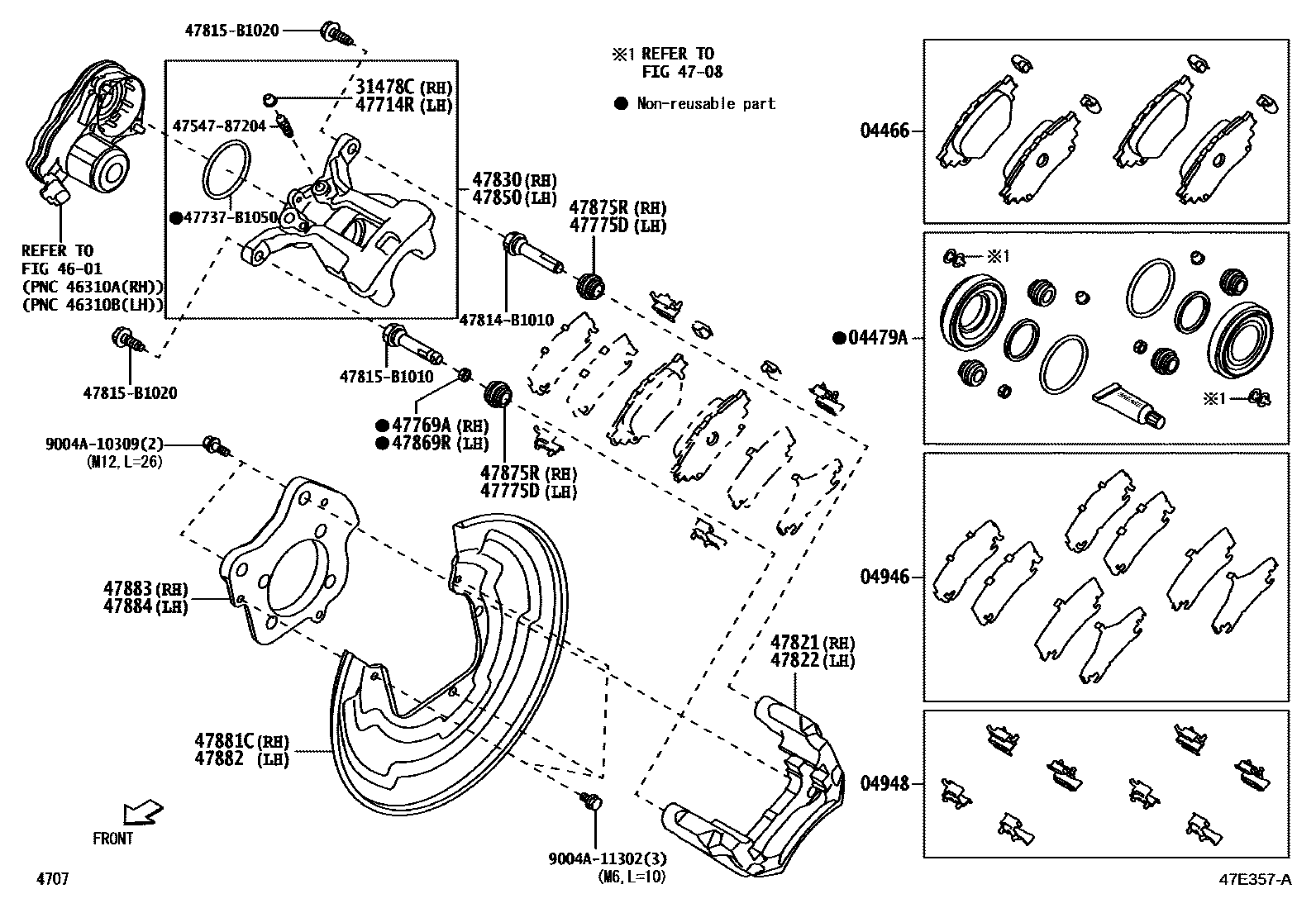

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-B1011i202306
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-B1010i202306
04946SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
main04946-B1010i202306
04948FITTING KIT, DISC BRAKE, REAR
main04948-B1010i202306
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main47548-87501i202306
4601PARKING BRAKE & CABLE
4708BRAKE TUBE & CLAMP
47714RCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main47548-87501i202306
47769ABUSH, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47879-B1010i202306
47775DBOOT, BUSH DUST(FOR REAR DISC BRAKE)
main47875-B1010×2i202306
47821MOUNTING, REAR DISC BRAKE CYLINDER, RH
main47821-B1010i202306
47822MOUNTING, REAR DISC BRAKE CYLINDER, LH
main47822-B1010i202306
47830CYLINDER ASSY, DISC BRAKE, REAR RH
main47830-B1010i202306
47850CYLINDER ASSY, DISC BRAKE, REAR LH
main47850-B1010i202306
47869RBUSH, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47879-B1010i202306
47875RBOOT, BUSH DUST(FOR REAR DISC BRAKE)
main47875-B1010×2i202306
47881CCOVER, DISC BRAKE DUST, REAR RH
main47881-BZ010i202306
47882COVER, DISC BRAKE DUST, REAR LH
main47882-BZ010i202306
47883BRACKET, CALIPER SUPPORT, REAR RH
main47883-BZ030i202306
47884BRACKET, CALIPER SUPPORT, REAR LH
main47884-BZ030i202306
4754787204PLUG, BLEEDER(FOR FRONT DRUM BRAKE)
47737B1050SEAL, FRONT DISC BRAKE CYLINDER PISTON
47814B1010PIN, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
47815B1010PIN, REAR CYLINDER SLIDE, NO.2(FOR REAR DISC BRAKE)
47815B1020PIN, REAR CYLINDER SLIDE, NO.2(FOR REAR DISC BRAKE)
9004A10309
9004A11302

27 parts on this diagram · 1 diagram in section
