LOCK CYLINDER SET

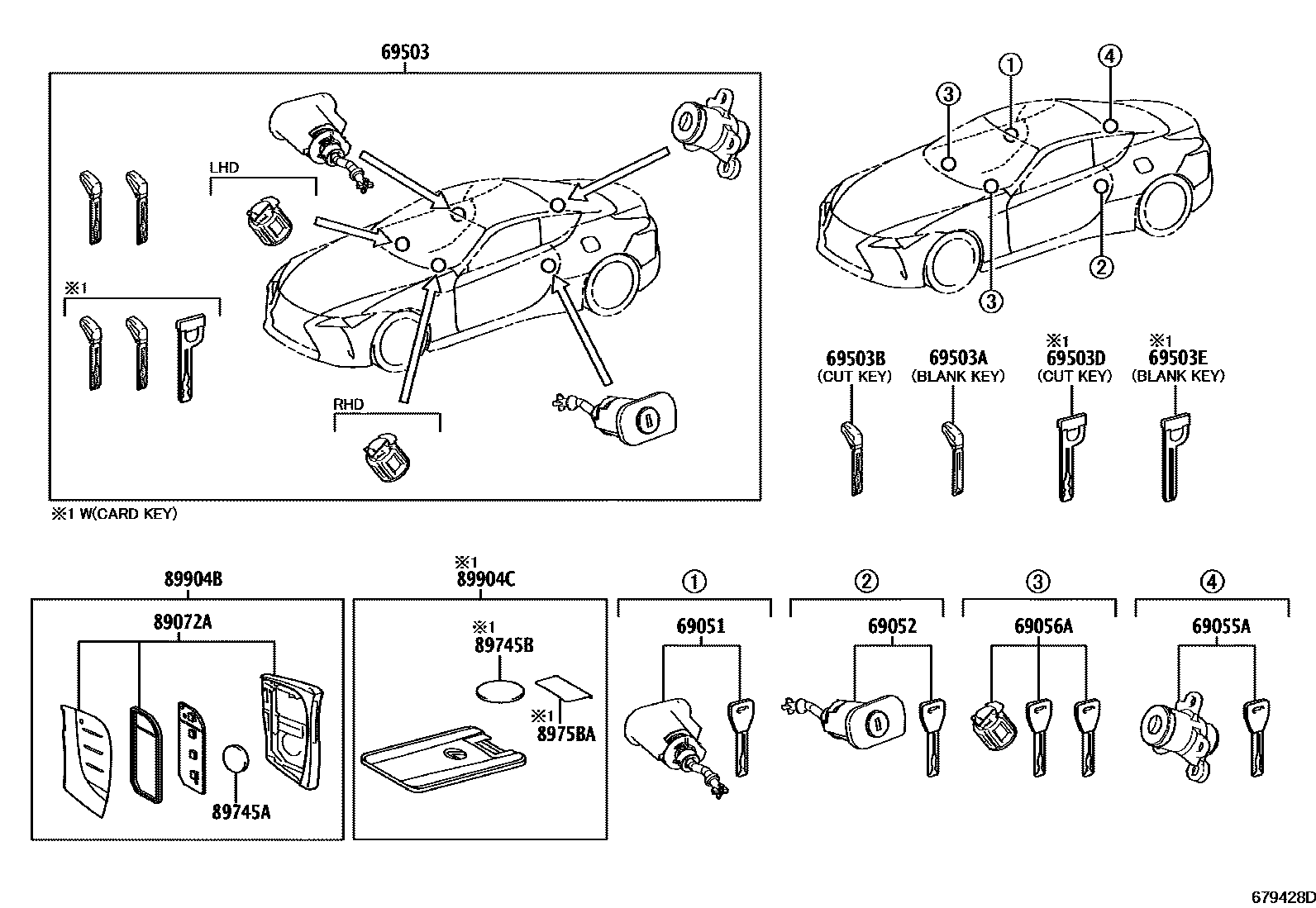

Parts diagram
69051CYLINDER & KEY SET, DOOR LOCK, RH
main69051-11070i201703
main69051-11080i201703
69052CYLINDER & KEY SET, DOOR LOCK, LH
main69052-11070i201703
main69052-11080i201703
69055ACYLINDER & KEY SET, LUGGAGE COMPARTMENT LOCK
main69055-11020i201703
69056ACYLINDER & KEY SET, GLOVE COMPARTMENT LOCK
main69056-50160i201703
69503CYLINDER SET, LOCK
main69005-11050i201703
main69005-11060i201703
main69005-11070i202210
KEY PLATE-SMART KEY(2),WITH(CARD KEY)
main69005-11080i201809
KEY PLATE-SMART KEY(2),WITH(CARD KEY)
69503AKEY, BLANK
main69515-11020i201703
BLANK KEY
69503BKEY, CUT
main69515-11010i201703
MASTER KEY,W(*68)
69503DKEY, CUT(CARD KEY)
main69515-30330i202210
MASTER KEY,KEY PLATE-SMART KEY(2),WITH(CARD KEY)
69503EKEY, BLANK(CARD KEY)
main69515-30350i201809
MASTER KEY,KEY PLATE-SMART KEY(2),WITH(CARD KEY)
89072AHOUSING SET, DOOR CONTROL TRANSMITTER
main89072-11280×2i201712-202210
main89072-11290×2supersedes 89072-11230i201703
main89072-11300×2supersedes 89072-11240i201703-202210
BRUNEI SPEC; HONGKONG SPEC; SINGAPORE SPEC; THAILAND SPEC
main89072-11380×2i202210
main89072-11270×2i201703-202111
MALAYSIA SPEC; SOUTH AFRICA SPEC
89745ABATTERY, TRANSMITTER
main89745-45010i201703-202007
CR2032
main89745-50020i202007
CR2032
89745BBATTERY, TRANSMITTER(CARD KEY)
main89745-50030i201809-202210
CR2412,BRUNEI SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); CR2412,BRUNEI SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); CR2412,HONGKONG SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); CR2412,KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); CR2412,MALAYSIA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); CR2412,MIDDLE & SOUTH AMERICA SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); CR2412,PANAMA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); CR2412,PANAMA SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); CR2412,PHILIPPINE SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); CR2412,SINGAPORE SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); CR2412,SINGAPORE SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); CR2412,SOUTH AFRICA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); CR2412,THAILAND SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY)
8975BACOVER, TRANSMITTER BATTERY HOUSING(CARD KEY)
main8975B-50030i201809-202210
BRUNEI SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); BRUNEI SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); HONGKONG SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); MALAYSIA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); MIDDLE & SOUTH AMERICA SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); PANAMA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); PANAMA SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); PHILIPPINE SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); SINGAPORE SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); SINGAPORE SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); SOUTH AFRICA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); THAILAND SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY)
89904BTRANSMITTER SUB-ASSY, ELECTRICAL KEY
main89904-11250×2supersedes 89904-11190i201712-202004
main89904-11280×2i201703-202007
BRUNEI SPEC; PHILIPPINE SPEC; SINGAPORE SPEC
main89904-11290×2i201703-202007
BRUNEI SPEC; HONGKONG SPEC; PHILIPPINE SPEC; SINGAPORE SPEC; THAILAND SPEC
main89904-11690×2i202004-202210
main89904-11700×2i202004-202210
main89904-11733×2i202210-202212
MALAYSIA SPEC
main89904-11734×2i202301
MALAYSIA SPEC
main89904-11740×2i202004-202202
main89904-11741×2i202203-202210
main89904-11790×2i202210
main89904-11800×2i202007-202210
BRUNEI SPEC; HONGKONG SPEC; PHILIPPINE SPEC; SINGAPORE SPEC; THAILAND SPEC
main89904-11040×2supersedes 89904-11100i201703-202004
MIDDLE & SOUTH AMERICA SPEC; PANAMA SPEC
main89904-11050×2supersedes 89904-11010i201703-202004
MALAYSIA SPEC; SOUTH AFRICA SPEC
main89904-11260×2supersedes 89904-11300i201703-202004
MIDDLE & SOUTH AMERICA SPEC; PANAMA SPEC
main89904-11730×2i202004-202110
MALAYSIA SPEC; SOUTH AFRICA SPEC
main89904-11731×2i202111-202202
MALAYSIA SPEC; SOUTH AFRICA SPEC
main89904-11732×2i202203-202210
MALAYSIA SPEC; SOUTH AFRICA SPEC
main89904-11750×2i202004-202210
COSTA RICA SPEC; CURACAO SPEC; PANAMA SPEC
main89904-11760×2supersedes 89904-11820i202004-202210
COSTA RICA SPEC; CURACAO SPEC; GUATEMALA SPEC; MIDDLE & SOUTH AMERICA SPEC; PANAMA SPEC
main89904-11A80×2i202004-202203
INDONESIA SPEC
main89904-11A81×2i202204
INDONESIA SPEC
89904CTRANSMITTER SUB-ASSY, ELECTRICAL KEY(CARD KEY)
main89904-11430i201809-202004
KEY PLATE-SMART KEY(2),WITH(CARD KEY)
main89904-11440i201809-202004
KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY)
main89904-11470i201809-202004
BRUNEI SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); INDONESIA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); KEY PLATE-SMART KEY(2),WITH(CARD KEY); MALAYSIA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); MIDDLE & SOUTH AMERICA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); PANAMA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); PHILIPPINE SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); SINGAPORE SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); SOUTH AFRICA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY)
main89904-11480i202004-202007
COSTA RICA SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); CURACAO SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); GUATEMALA SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY)
main89904-11510i201809-201906
JORDAN SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY)
main89904-11520i201809-201906
JORDAN SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY)
main89904-11530i201809-202004
KEY PLATE-SMART KEY(2),WITH(CARD KEY)
main89904-11540i201809-202004
KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY)
main89904-48V50i202006-202204
INDONESIA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY)
main89904-48V51i202205
INDONESIA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY)
main89904-48X70i202004-202210
KEY PLATE-SMART KEY(2),WITH(CARD KEY)
main89904-48X80i202004-202210
KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY)
main89904-48X90i202004
KEY PLATE-SMART KEY(2),WITH(CARD KEY)
main89904-48Y00i202004-202210
KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY)
main89904-48Y30i202004-202207
ARGENTINA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); BRUNEI SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); COSTA RICA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); CURACAO SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); GUATEMALA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); KEY PLATE-SMART KEY(2),WITH(CARD KEY); MALAYSIA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); MIDDLE & SOUTH AMERICA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); PANAMA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); PHILIPPINE SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); SINGAPORE SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); SOUTH AFRICA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY)
main89904-48Y31i202208-202210
BRUNEI SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); COSTA RICA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); CURACAO SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); MALAYSIA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); PANAMA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); SINGAPORE SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); SOUTH AFRICA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY)
main89904-48Y32i202301
ARGENTINA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); GUATEMALA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); KEY PLATE-SMART KEY(2),WITH(CARD KEY); MIDDLE & SOUTH AMERICA SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); PHILIPPINE SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY); VIETNAM SPEC&KEY PLATE-SMART KEY(2),WITH(CARD KEY)
main89904-48Y40i202007-202210
BRUNEI SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); COSTA RICA SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); CURACAO SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); GUATEMALA SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); HONGKONG SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); MIDDLE & SOUTH AMERICA SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); PANAMA SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); PHILIPPINE SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); SINGAPORE SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY); THAILAND SPEC&KEY PLATE-SMART KEY(2)HV,WITH(CARD KEY)

15 parts on this diagram · 1 diagram in section
