E
EPC Data

LOCK CYLINDER SET

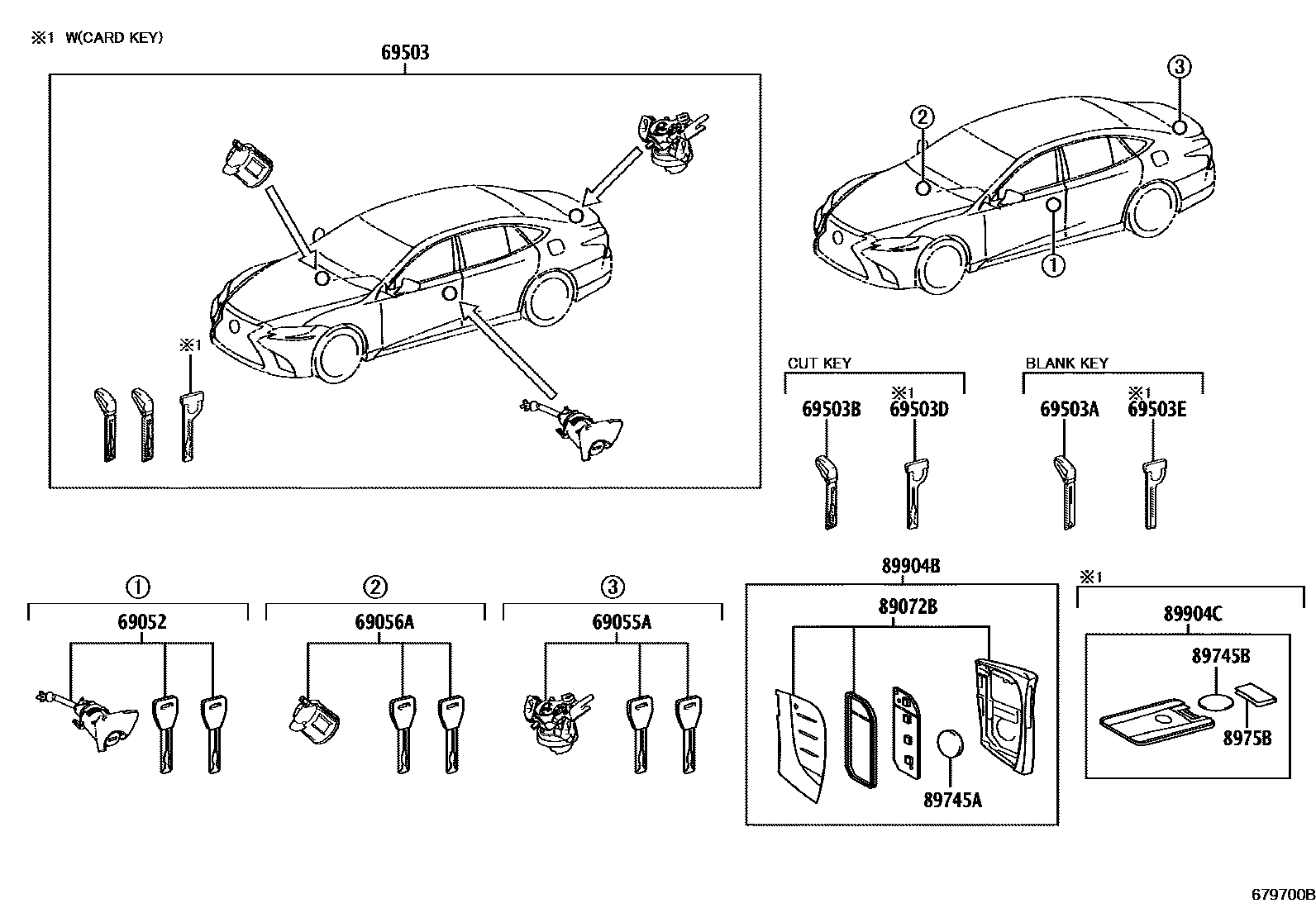

Parts diagram
69052CYLINDER & KEY SET, DOOR LOCK, LH
main69052-50190i202011
main69052-50200i201710-202010
69055ACYLINDER & KEY SET, LUGGAGE COMPARTMENT LOCK
main69055-50190i202010-202509
69056ACYLINDER & KEY SET, GLOVE COMPARTMENT LOCK
main69056-50160i201710-202010
69503CYLINDER SET, LOCK
main69005-50E50i202010
main69005-50E20supersedes 69005-50E30i201710-202010
W(SMART KEY:2 & CARD KEY:1)
main69005-50E40i202111
EGYPT SPEC&W(SMART KEY:2 & CARD KEY:1); GCC SPEC&W(SMART KEY:2 & CARD KEY:1); IRAQ SPEC&W(SMART KEY:2 & CARD KEY:1); SAUDI ARABIA SPEC&W(SMART KEY:2 & CARD KEY:1)
main69005-50E60i201909-202010
SOUTH AFRICA SPEC&W(SMART KEY:2 & CARD KEY:1)
main69005-50E70i201909-202010
SOUTH AFRICA SPEC
main69005-50E90supersedes 69005-50F50i202011-202509
W(SMART KEY:2 & CARD KEY:1)
69503AKEY, BLANK
main69515-50310i201710-202010
MASTER KEY,W(*68)
69503BKEY, CUT
main69515-50300i201710-202010
MASTER KEY,W(*68)
69503DKEY, CUT(CARD KEY)
main69515-30330i202010-202509
MASTER KEY
69503EKEY, BLANK(CARD KEY)
main69515-30350i202010
MASTER KEY
89072BHOUSING SET, DOOR CONTROL TRANSMITTER (FOR SMART KEY)
main89072-50F60×2supersedes 89072-50G20i201711-202010
main89072-50F70×2i202011-202210
SOUTH AFRICA SPEC
main89072-50G10×2i201710-202010
main89072-50G20×2i202210-202310
main89072-50J10×2i202210-202310
EGYPT SPEC; MALAYSIA SPEC
main89072-50J30×2i202310
EGYPT SPEC; MALAYSIA SPEC
main89072-50J40×2i202310
main89072-50F40×2i201712-202010
AUSTRALIA OR NEW ZEALAND SPEC
main89072-50F50×2i201710-202010
AUSTRALIA OR NEW ZEALAND SPEC; BRAZIL SPEC
main89072-50G00×2i201712-202010
EL SALVADOR SPEC; MIDDLE & SOUTH AMERICA SPEC
main89072-50J20×2i202310
CHILE SPEC
89745ABATTERY, TRANSMITTER
main89745-45010i201710-202004
CR2032
main89745-50020i202004-202010
CR2032; CR2032,EGYPT SPEC; CR2032,INDONESIA SPEC; CR2032,MALAYSIA SPEC; CR2032,SOUTH AFRICA SPEC
89745BBATTERY, TRANSMITTER(CARD KEY)
main89745-50030i201710-202010
CR2412,AUSTRALIA OR NEW ZEALAND SPEC&W(SMART KEY:2 & CARD KEY:1); CR2412,BRAZIL SPEC&W(SMART KEY:2 & CARD KEY:1); CR2412,CHILE SPEC&W(SMART KEY:2 & CARD KEY:1); CR2412,EGYPT SPEC&W(SMART KEY:2 & CARD KEY:1); CR2412,GCC SPEC&W(SMART KEY:2 & CARD KEY:1); CR2412,SAUDI ARABIA SPEC&W(SMART KEY:2 & CARD KEY:1); CR2412,TAIWAN SPEC&W(SMART KEY:2 & CARD KEY:1); CR2412,W(SMART KEY:2 & CARD KEY:1)
8975BCOVER, TRANSMITTER BATTERY HOUSING
main8975B-50030i201710-202010
AUSTRALIA OR NEW ZEALAND SPEC&W(SMART KEY:2 & CARD KEY:1); BRAZIL SPEC&W(SMART KEY:2 & CARD KEY:1); CHILE SPEC&W(SMART KEY:2 & CARD KEY:1); EGYPT SPEC&W(SMART KEY:2 & CARD KEY:1); GCC SPEC&W(SMART KEY:2 & CARD KEY:1); SAUDI ARABIA SPEC&W(SMART KEY:2 & CARD KEY:1); TAIWAN SPEC&W(SMART KEY:2 & CARD KEY:1); W(SMART KEY:2 & CARD KEY:1)
89904BTRANSMITTER SUB-ASSY, ELECTRICAL KEY
main8990H-50050i201909-202003
EGYPT SPEC; MALAYSIA SPEC; SOUTH AFRICA SPEC
main8990H-50051i202004-202010
EGYPT SPEC; MALAYSIA SPEC; SOUTH AFRICA SPEC
main8990H-50060×2i201711-201909
main8990H-50061i202004-202010
MALAYSIA SPEC; SOUTH AFRICA SPEC
main8990H-50110i201909-202010
main8990H-50120i201909-202010
main8990H-50420supersedes 8990H-50440i202310-202407
BURNEI SPEC; HONG KONG OR MACAU SPEC; PHILIPPINE SPEC; SINGAPORE SPEC; THAILAND SPEC; VIETNAM SPEC
main8990H-50421supersedes 8990H-50441i202408
BURNEI SPEC; HONG KONG OR MACAU SPEC; PHILIPPINE SPEC; SINGAPORE SPEC; THAILAND SPEC; VIETNAM SPEC
main8990H-50460i202310-202407
EGYPT SPEC; MALAYSIA SPEC
main8990H-50461i202408-202411
EGYPT SPEC; MALAYSIA SPEC
main8990H-50462i202412
EGYPT SPEC; MALAYSIA SPEC
main8990H-50B21i202210-202310
EGYPT SPEC; MALAYSIA SPEC
main8990H-50B30i202011-202208
SOUTH AFRICA SPEC
main8990H-50B31i202208-202210
SOUTH AFRICA SPEC
main8990H-50B80i202210-202310
main8990H-50B90i202010-202210
main8990H-50010×2i201712-201909
AUSTRALIA OR NEW ZEALAND SPEC
main8990H-50020i201909-202010
AUSTRALIA OR NEW ZEALAND SPEC; BRAZIL SPEC
main8990H-50070i201908-202010
EL SALVADOR SPEC; MIDDLE & SOUTH AMERICA SPEC
main8990H-50080×2supersedes 8990H-50401i201710-201808
MIDDLE & SOUTH AMERICA SPEC
main8990H-50081×2i201809-201909
ARGENTINA SPEC; MIDDLE & SOUTH AMERICA SPEC
main8990H-50130×2i201712-201908
CHILE SPEC
main8990H-50140×2i201710-201909
CHILE SPEC; TAIWAN SPEC
main8990H-50290i202210-202310
CHILE SPEC; TAIWAN SPEC
main8990H-50320supersedes 8990H-50400i202310-202407
CHILE SPEC
main8990H-50321supersedes 8990H-50401i202408
CHILE SPEC
main8990H-50400i202310-202407
COSTARICA,GUATEMALA SPEC; EL SALVADOR SPEC; HONDURAS SPEC; MIDDLE & SOUTH AMERICA SPEC; NICARAGUA,ARUBA,CURACAO SPEC
main8990H-50401i202408
COSTARICA,GUATEMALA SPEC; EL SALVADOR SPEC; HONDURAS SPEC; MIDDLE & SOUTH AMERICA SPEC; NICARAGUA,ARUBA,CURACAO SPEC
main8990H-50430supersedes 8990H-50440i202310-202407
INDONESIA SPEC
main8990H-50431i202408
INDONESIA SPEC
main8990H-50440supersedes 8990H-50400i202310-202407
TAIWAN SPEC
main8990H-50441supersedes 8990H-50401i202408
TAIWAN SPEC
main8990H-50640i202004-202010
INDONESIA SPEC
main8990H-50650i202004-202010
INDONESIA SPEC
main8990H-50A80i202011-202209
AUSTRALIA OR NEW ZEALAND SPEC
main8990H-50A81i202210-202310
AUSTRALIA OR NEW ZEALAND SPEC
main8990H-50A90supersedes 8990H-50401i202011-202110
AUSTRALIA OR NEW ZEALAND SPEC; BRAZIL SPEC
main8990H-50A91i202111-202210
AUSTRALIA OR NEW ZEALAND SPEC
main8990H-50B20i202011-202209
MALAYSIA SPEC; SOUTH AFRICA SPEC
main8990H-50B40i202210-202310
ARGENTINA SPEC; COSTARICA,GUATEMALA SPEC; HONDURAS SPEC; MIDDLE & SOUTH AMERICA SPEC; NICARAGUA,ARUBA,CURACAO SPEC
main8990H-50B50i202011-202210
ARGENTINA SPEC; COSTARICA,GUATEMALA SPEC; HONDURAS SPEC; MIDDLE & SOUTH AMERICA SPEC; NICARAGUA,ARUBA,CURACAO SPEC
main8990H-50C00i202011-202210
CHILE SPEC; TAIWAN SPEC
main8990H-50C20i202011-202203
INDONESIA SPEC
main8990H-50C21i202210-202310
INDONESIA SPEC
main8990H-50C30i202011-202207
INDONESIA SPEC
main8990H-50C31i202208-202210
INDONESIA SPEC
89904CTRANSMITTER SUB-ASSY, ELECTRICAL KEY(CARD KEY)
main8990H-33260i202011-202110
AUSTRALIA OR NEW ZEALAND SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-33261i202210-202310
AUSTRALIA OR NEW ZEALAND SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-33270i202011-202110
AUSTRALIA OR NEW ZEALAND SPEC&W(SMART KEY:2 & CARD KEY:1); BRAZIL SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-33271i202111-202210
AUSTRALIA OR NEW ZEALAND SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-33280i202210-202310
CHILE SPEC&W(SMART KEY:2 & CARD KEY:1); TAIWAN SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-33290i202011-202210
CHILE SPEC&W(SMART KEY:2 & CARD KEY:1); TAIWAN SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-33300i202010-202207
EGYPT SPEC&W(SMART KEY:2 & CARD KEY:1); GCC SPEC&W(SMART KEY:2 & CARD KEY:1); IRAQ SPEC&W(SMART KEY:2 & CARD KEY:1); SAUDI ARABIA SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-33301i202208-202310
EGYPT SPEC&W(SMART KEY:2 & CARD KEY:1); GCC SPEC&W(SMART KEY:2 & CARD KEY:1); IRAQ SPEC&W(SMART KEY:2 & CARD KEY:1); SAUDI ARABIA SPEC&W(SMART KEY:2 & CARD KEY:1); W(SMART KEY:2 & CARD KEY:1)
main8990H-33302i202402
GCC SPEC&W(SMART KEY:2 & CARD KEY:1); SAUDI ARABIA SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-33320i202010-202111
W(SMART KEY:2 & CARD KEY:1)
main8990H-33330i202010-202111
W(SMART KEY:2 & CARD KEY:1)
main8990H-33340i202210-202310
INDONESIA SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-33350i202011-202203
INDONESIA SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-33351i202204-202210
INDONESIA SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-33530i202010-202207
GCC SPEC&W(SMART KEY:2 & CARD KEY:1); SAUDI ARABIA SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-33531i202208-202210
GCC SPEC&W(SMART KEY:2 & CARD KEY:1); SAUDI ARABIA SPEC&W(SMART KEY:2 & CARD KEY:1); W(SMART KEY:2 & CARD KEY:1)
main8990H-50170i201712-201909
AUSTRALIA OR NEW ZEALAND SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-50180i201710-201909
AUSTRALIA OR NEW ZEALAND SPEC&W(SMART KEY:2 & CARD KEY:1); BRAZIL SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-50210i201710-201909
EGYPT SPEC&W(SMART KEY:2 & CARD KEY:1); GCC SPEC&W(SMART KEY:2 & CARD KEY:1); SAUDI ARABIA SPEC&W(SMART KEY:2 & CARD KEY:1); W(SMART KEY:2 & CARD KEY:1)
main8990H-50220i201710-201909
GCC SPEC&W(SMART KEY:2 & CARD KEY:1); SAUDI ARABIA SPEC&W(SMART KEY:2 & CARD KEY:1); W(SMART KEY:2 & CARD KEY:1)
main8990H-50230i201712-201908
CHILE SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-50240i201710-201909
CHILE SPEC&W(SMART KEY:2 & CARD KEY:1); TAIWAN SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-50270i201710-201909
W(SMART KEY:2 & CARD KEY:1)
main8990H-50280i201710-201909
W(SMART KEY:2 & CARD KEY:1)
main8990H-50480i201909-202010
AUSTRALIA OR NEW ZEALAND SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-50490i201909-202010
AUSTRALIA OR NEW ZEALAND SPEC&W(SMART KEY:2 & CARD KEY:1); BRAZIL SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-50520i201909-202003
EGYPT SPEC&W(SMART KEY:2 & CARD KEY:1); GCC SPEC&W(SMART KEY:2 & CARD KEY:1); IRAQ&W(SMART KEY:2 & CARD KEY:1); SAUDI ARABIA SPEC&W(SMART KEY:2 & CARD KEY:1); W(SMART KEY:2 & CARD KEY:1)
main8990H-50521i202004-202010
EGYPT SPEC&W(SMART KEY:2 & CARD KEY:1); GCC SPEC&W(SMART KEY:2 & CARD KEY:1); IRAQ&W(SMART KEY:2 & CARD KEY:1); SAUDI ARABIA SPEC&W(SMART KEY:2 & CARD KEY:1); W(SMART KEY:2 & CARD KEY:1)
main8990H-50530i201909-202003
GCC SPEC&W(SMART KEY:2 & CARD KEY:1); SAUDI ARABIA SPEC&W(SMART KEY:2 & CARD KEY:1); W(SMART KEY:2 & CARD KEY:1)
main8990H-50531i202004-202010
GCC SPEC&W(SMART KEY:2 & CARD KEY:1); SAUDI ARABIA SPEC&W(SMART KEY:2 & CARD KEY:1); W(SMART KEY:2 & CARD KEY:1)
main8990H-50540i201909-202010
TAIWAN SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-50550i201909-202010
CHILE SPEC&W(SMART KEY:2 & CARD KEY:1); TAIWAN SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-50580i201909-202010
W(SMART KEY:2 & CARD KEY:1)
main8990H-50590i201909-202010
W(SMART KEY:2 & CARD KEY:1)
main8990H-50620i202004-202010
INDONESIA SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-50630i202004-202010
INDONESIA SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-50C70i202310-202407
EGYPT SPEC&W(SMART KEY:2 & CARD KEY:1); GCC SPEC&W(SMART KEY:2 & CARD KEY:1); IRAQ SPEC&W(SMART KEY:2 & CARD KEY:1); SAUDI ARABIA SPEC&W(SMART KEY:2 & CARD KEY:1); W(SMART KEY:2 & CARD KEY:1 & ELEC. KEY); W(SMART KEY:2 & CARD KEY:1)
main8990H-50C71i202408
EGYPT SPEC&W(SMART KEY:2 & CARD KEY:1); GCC SPEC&W(SMART KEY:2 & CARD KEY:1); IRAQ SPEC&W(SMART KEY:2 & CARD KEY:1); SAUDI ARABIA SPEC&W(SMART KEY:2 & CARD KEY:1); W(SMART KEY:2 & CARD KEY:1 & ELEC. KEY); W(SMART KEY:2 & CARD KEY:1)
main8990H-50C90i202310-202407
INDONESIA SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-50C91i202408-202411
INDONESIA SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-50D50i202310-202407
CHILE SPEC&W(SMART KEY:2 & CARD KEY:1)
main8990H-50D51i202408
CHILE SPEC&W(SMART KEY:2 & CARD KEY:1)

14 parts on this diagram · 2 diagrams in section
