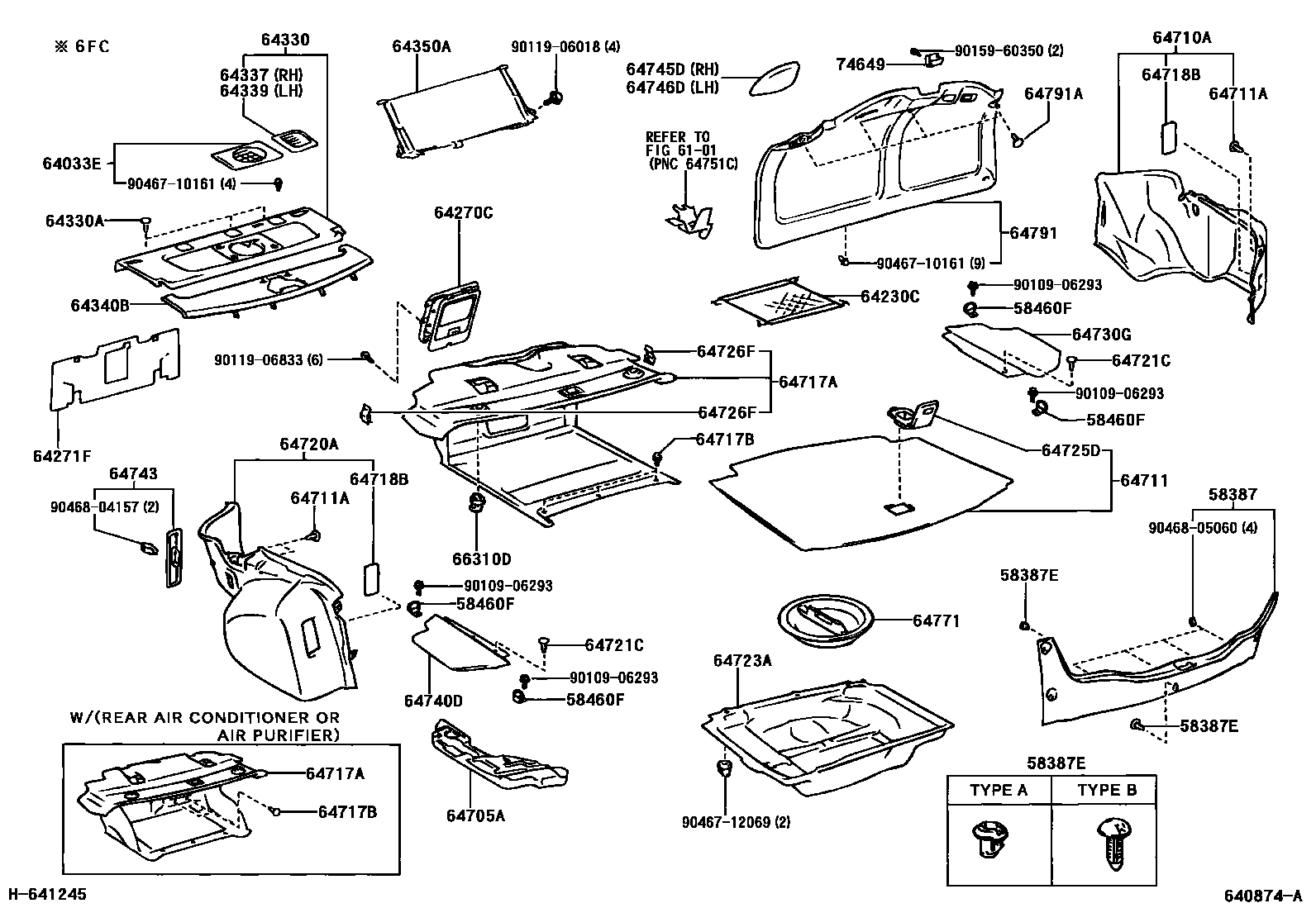

PACKAGE TRAY PANEL & LUGGAGE COMPARTMENT MAT

58387PLATE, REAR FLOOR FINISH
BLACK,TRIM00,07,1#,21,24
BLACK,TRIM03,04,1#,2#
58387ECLIP(FOR REAR FLOOR FINISH PLATE)
TYPE B:REFER TO ILLUSTRATION,BLACK,TRIM03,04,1#,2#
sub90467-08186
TYPE A:REFER TO ILLUSTRATION
TYPE A:REFER ILLUST.
58460FSTRIKER ASSY, LUGGAGE HOLD BELT
6101
64033EGRILLE SUB-ASSY, REAR SPEAKER
64230CNET ASSY, ROOM PARTITION
64330PANEL ASSY, PACKAGE TRAY TRIM
W(AIR PURIFIRE & REAR SUN SHADE),DARK CHARCOAL,TRIM1#
W(AIR PURIFIRE & REAR SUN SHADE),BLACK,TRIM2#
W(AIR PURIFIRE & REAR SUN SHADE),CLOVEBROWN,TRIM03
W(AIR PURIFIRE & REAR SUN SHADE),SANDALWOOD,TRIM04
W(REAR SUN SHADE),DARK CHARCOAL,TRIM1#
W(REAR SUN SHADE),BLACK,TRIM2#
W(REAR SUN SHADE),CLOVEBROWN,TRIM03
W(REAR SUN SHADE),SANDALWOOD,TRIM04
W(REAR AIR CONDITIONER & REAR SUN SHADE),DARK CHARCOAL,TRIM1#
W(REAR AIR CONDITIONER & REAR SUN SHADE),BLACK,TRIM2#
W(REAR AIR CONDITIONER & REAR SUN SHADE),CLOVEBROWN,TRIM03
W(REAR AIR CONDITIONER & REAR SUN SHADE),SANDALWOOD,TRIM04
W(AIR PURIFIRE & REAR SUN SHADE & TETHER ANCHOR COVER),DARK CHARCOAL,TRIM1#
sub64330-50260
W(AIR PURIFIRE & REAR SUN SHADE & TETHER ANCHOR COVER),BLACK,TRIM2#
sub64330-50260
W(AIR PURIFIRE & REAR SUN SHADE & TETHER ANCHOR COVER),CLOVEBROWN,TRIM03
sub64330-50260
W(AIR PURIFIRE & REAR SUN SHADE & TETHER ANCHOR COVER),SANDALWOOD,TRIM04
sub64330-50260
W(REAR SUN SHADE & TETHER ANCHOR COVER),DARK CHARCOAL,TRIM1#
MD.GRAY,TRIM1#
W(REAR SUN SHADE & TETHER ANCHOR COVER),BLACK,TRIM2#
BLACK,TRIM21,24
W(REAR SUN SHADE & TETHER ANCHOR COVER),CLOVEBROWN,TRIM03
CLOVEBROWN,TRIM00
SANDALWOOD,TRIM07
W(REAR SUN SHADE & TETHER ANCHOR COVER),SANDALWOOD,TRIM04
W(REAR AIR CONDITIONER & REAR SUN SHADE & TETHER ANCHOR COVER),DARK CHARCOAL,TRIM1#
W(REAR AIR CONDITIONER),MD.GRAY,TRIM1#
W(REAR AIR CONDITIONER & REAR SUN SHADE & TETHER ANCHOR COVER),BLACK,TRIM2#
W(REAR AIR CONDITIONER),BLACK,TRIM21,24
W(REAR AIR CONDITIONER & REAR SUN SHADE & TETHER ANCHOR COVER),CLOVEBROWN,TRIM03
W(REAR AIR CONDITIONER),CLOVEBROWN,TRIM00
W(REAR AIR CONDITIONER & REAR SUN SHADE & TETHER ANCHOR COVER),SANDALWOOD,TRIM04
W(REAR AIR CONDITIONER),SANDALWOOD,TRIM07
64330ACLIP(FOR PACKAGE TRAY TRIM PANEL)
64337GARNISH, PACKAGE TRAY TRIM, RH
64339GARNISH, PACKAGE TRAY TRIM, LH
64340BPANEL ASSY, PACKAGE TRAY TRIM, NO.2
DARK CHARCOAL,TRIM1#
MD.GRAY,TRIM1#
BLACK,TRIM2#
BLACK,TRIM21,24
CLOVEBROWN,TRIM03
CLOVEBROWN,TRIM00
SANDALWOOD,TRIM07
SANDALWOOD,TRIM04
64710ACOVER ASSY, LUGGAGE COMPARTMENT TRIM, RH
OFF BLACK,TRIM03,04,1#,2#
OFF BLACK,TRIM00,07,1#,21,24
W(REAR AIR CONDITIONER) OR W(AIR PURIFIER),OFF BLACK,TRIM03,04,1#,2#
W(REAR AIR CONDITIONER) OR W(AIR PURIFIER),OFF BLACK,TRIM00,07,1#,21,24
64711MAT, LUGGAGE COMPARTMENT FLOOR
OFF BLACK,TRIM00,07,1#,21,24
64711ACLIP(FOR LUGGAGE COMPARTMENT FLOOR MAT)
64717ACOVER, LUGGAGE COMPARTMENT TRIM, FRONT
OFF BLACK,TRIM03,04,1#,2#
OFF BLACK,TRIM00,07,1#,21,24
W(REAR AIR CONDITIONER) OR W(AIR PURIFIER),OFF BLACK,TRIM03,04,1#,2#
W(REAR AIR CONDITIONER) OR W(AIR PURIFIER),OFF BLACK,TRIM00,07,1#,21,24
64717BCLIP(FOR LUGGAGE COMPARTMENT TRIM FRONT COVER)
W(REAR AIR CONDITIONER) OR W(AIR PURIFIER),BLACK,TRIM03,04,1#,2#
sub90467-08186
W(REAR AIR CONDITIONER) OR W(AIR PURIFIER),BLACK,TRIM0#,1#,2#
sub90467-08186
64718BCOVER, LUGGAGE TRIM SERVICE HOLE
OFF BLACK,TRIM03,04,1#,2#
OFF BLACK,TRIM00,07,1#,21,24
64720ACOVER ASSY, LUGGAGE COMPARTMENT TRIM, LH
OFF BLACK,TRIM00,07,1#,21,24
OFF BLACK,TRIM03,04,1#,2#
W(REAR AIR CONDITIONER) OR W(AIR PURIFIER),OFF BLACK,TRIM03,04,1#,2#
W(REAR AIR CONDITIONER) OR W(AIR PURIFIER),OFF BLACK,TRIM00,07,1#,21,24
64721CCLIP(LUGGAGE COMPARTMENT)
64723ACOVER, LUGGAGE COMPARTMENT TRIM, INNER LOWER
OFF BLACK,TRIM00,07,1#,21,24
OFF BLACK,TRIM03,04,1#,2#
64726FHOOK, LUGGAGE COMPARTMENT TRIM, NO.2
BLACK,TRIM03,04,1#,2#
BLACK,TRIM00,07,1#,21,24
64730GBOARD, DECK TRIM SIDE, RH
OFF BLACK,TRIM03,04,1#,2#
OFF BLACK,TRIM00,07,1#,21,24
64740DBOARD, DECK TRIM SIDE, LH
BLACK,TRIM03,04,1#,2#
BLACK,TRIM00,07,1#,21,24
64743COVER, SIDE TRIM TOOL BAG
BLACK,TRIM03,04,1#,2#
BLACK,TRIM00,07,1#,21,24
64745DCOVER, REAR COMBINATION LAMP SERVICE, RH
OFF BLACK,TRIM03,04,1#,2#
OFF BLACK,TRIM00,07,1#,21,24
64746DCOVER, REAR COMBINATION LAMP SERVICE, LH
OFF BLACK,TRIM03,04,1#,2#
OFF BLACK,TRIM00,07,1#,21,24
64791COVER, BACK DOOR TRIM
OFF BLACK,TRIM00,07,1#,21,24
CHINA SPEC,OFF BLACK,TRIM00,07,1#,21,24
64791ACLIP(FOR BACK DOOR TRIM)
66310DHOOK ASSY, ROPE
74649GRIP, LUGGAGE COMPARTMENT DOOR ASSIST
BLACK,TRIM00,07,1#,21,24
9010906293
main90109-06293
9011906018
main90119-06018
9011906833
main90119-06833
9015960350
main90159-60350
9046710161
main90467-10161
9046712069
main90467-12069
9046804157
main90468-04157
9046805060
main90468-05060
44 parts on this diagram · 1 diagram in section
