HEATING & AIR CONDITIONING - COOLER UNIT

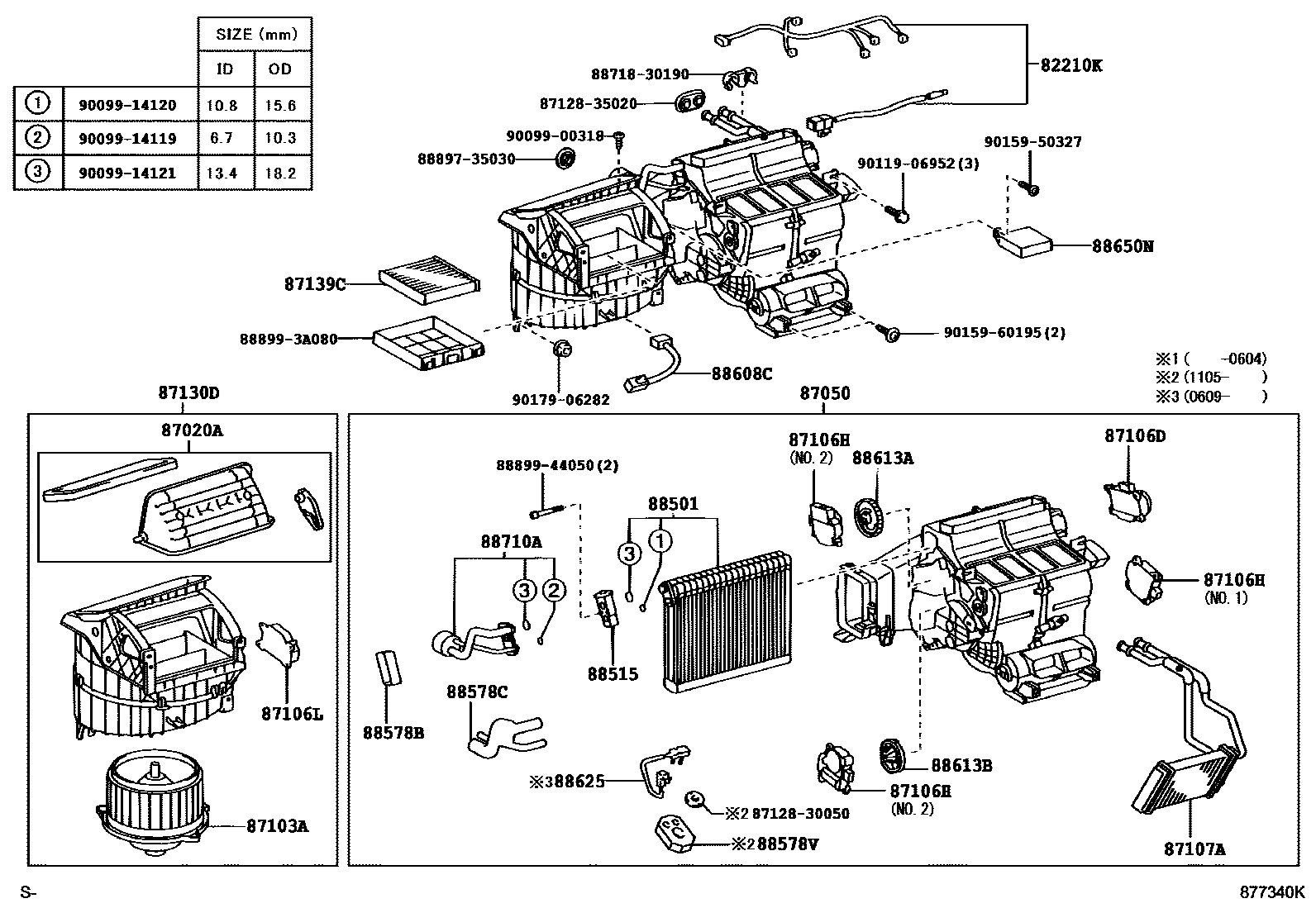

Parts diagram
82210KHARNESS ASSY, AIR CONDITIONER
main82210-3A210i200501-200603
main82210-3A211i200604-200609
main82210-3A220i200501-200609
main82212-30012i200609-200701
main82212-30013i200709-201112
main82212-30021i200609-200702
main82212-30022i200702-200709
87020ADAMPER ASSY, HEATER AIR
main87020-30010i200709
main87020-30020i200501-200709
87050RADIATOR ASSY, AIR CONDITIONER
main87050-30110i200501-200609
main87050-30130i200501-200609
main87050-30160i200702-200709
main87050-30180i200703-200709
main87050-30210i200801-201107
main87050-30211i201107-201112
main87050-30230i200801-201107
main87050-30231i201107-201112
87103AMOTOR SUB-ASSY, COOLING UNIT, W/FAN
main87103-30400i200709-201010
main87103-30401i201011-201112
main87103-30450i200501-200709
main87103-30451i201011-201112
87106DSERVO SUB-ASSY, DAMPER, NO.1
main87106-30440i200501-200608
87106HSERVO SUB-ASSY, DAMPER(FOR AIRMIX)
main87106-30430i200609-200709
NO.1
main87106-30450×2i200609-200709
NO.2
87106LSERVO SUB-ASSY, DAMPER
main87106-30470i200501-200709
main87106-30480i200501-200709
87107AUNIT SUB-ASSY, HEATER RADIATOR
main87107-30560i200501-200709
87130DBLOWER ASSY
main87130-30790i200709-200805
main87130-30791i200806-201112
main87130-30810i200703-200709
main87130-30811i200806-201112
87139CFILTER, CLEAN AIR
main87139-30040i200501-200709
MICRO DUST FILTER,OE PART
main87139-50060i200501-200709
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-3A060i200501-200609
main88501-3A110i200609-200709
main88501-3A160i200801-201107
88515VALVE, COOLER EXPANSION
main88515-28180i200501-200608
main88515-30780i201107-201112
88578BPACKING, COOLING UNIT, NO.1
main88578-30830i200501-200709
88578CPACKING, COOLING UNIT, NO.2
main88578-30840i201107-201112
88578VPACKING, COOLING UNIT, NO.3
main88578-30870i201107-201112
88608CHARNESS SUB-ASSY, WIRING AIR INDICATOR, NO.2
main88608-3A170i200501-200709
88613ALEVER, COOLER CONTROL, NO.1
main88613-30010i200501-200709
88613BLEVER, COOLER CONTROL, NO.2
main88613-30020i200501-200709
88625THERMISTOR, COOLER, NO.1
main88620-30020i200609-200709
88650NAMPLIFIER ASSY, AIR CONDITIONER
main88650-30B61i200509-200607
main88650-30K31i200907-200909
main88650-30L80i200909-201111
main88650-30A40supersedes 88650-30B60i200501-200506
AUSTRALIA SPEC; NEW ZEALAND SPEC
main88650-30A41supersedes 88650-30B60i200507-200509
AUSTRALIA SPEC; NEW ZEALAND SPEC
main88650-30A60supersedes 88650-30B60i200501-200506
AUSTRALIA SPEC&SEAT COVER MATERIAL-LEATHER&VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT); NEW ZEALAND SPEC&SEAT COVER MATERIAL-LEATHER&VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT); SEAT COVER MATERIAL-LEATHER&VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30A61supersedes 88650-30B60i200507-200509
AUSTRALIA SPEC&SEAT COVER MATERIAL-LEATHER&VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT); NEW ZEALAND SPEC&SEAT COVER MATERIAL-LEATHER&VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT); SEAT COVER MATERIAL-LEATHER&VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30A80i200501-200506
CHINA SPEC
main88650-30A81i200507-200509
CHINA SPEC
main88650-30B10i200501-200506
CHINA SPEC&SEAT COVER MATERIAL-LEATHER&VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30B11i200507-200509
CHINA SPEC&SEAT COVER MATERIAL-LEATHER&VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30B70supersedes 88650-30B60i200501-200507
SEAT COVER MATERIAL-LEATHER&VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30B71i200508-200607
SEAT COVER MATERIAL-LEATHER&VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30B72supersedes 88650-30B62i200607-200609
VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30B73supersedes 88650-30B63i200609-200709
VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30B90supersedes 88650-30B80i200501-200507
SEAT COVER MATERIAL-LEATHER&VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30B91supersedes 88650-30B81i200508-200607
SEAT COVER MATERIAL-LEATHER&VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30B92supersedes 88650-30B82i200607-200609
VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30B93supersedes 88650-30B83i200609-200709
VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30F50supersedes 88650-30L41i200709-200801
VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30F51supersedes 88650-30F41i200802-200809
VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30F90supersedes 88650-30F80i200709-200801
VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30F91supersedes 88650-30F81i200802-200809
VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30K00supersedes 88650-30J90i200809-200907
VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30K01supersedes 88650-30J91i200907-200909
VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30K40supersedes 88650-30K30i200809-200906
VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30K41i200906-200909
VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30K50i200809-200907
WINDSHIELD DEICER-WITH
main88650-30K51i200907-200909
WINDSHIELD DEICER-WITH
main88650-30K60i200809-200907
WINDSHIELD DEICER-WITH&VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30K61i200907-200909
WINDSHIELD DEICER-WITH&SEAT COVER MATERIAL-LEATHER(SEMIANILINE); WINDSHIELD DEICER-WITH&VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30L50supersedes 88650-30L40i200909-201103
VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30L51supersedes 88650-30L41i201104-201112
VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30L90i200909-201101
SEAT COVER MATERIAL-LEATHER(SEMIANILINE); VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30L91i201102-201112
SEAT COVER MATERIAL-LEATHER(SEMIANILINE); VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30M00i200909-201105
WINDSHIELD DEICER-WITH
main88650-30M01i201106-201112
WINDSHIELD DEICER-WITH
main88650-30M10i200909-201104
WINDSHIELD DEICER-WITH&SEAT COVER MATERIAL-LEATHER(SEMIANILINE); WINDSHIELD DEICER-WITH&VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
main88650-30M11i201105-201112
WINDSHIELD DEICER-WITH&SEAT COVER MATERIAL-LEATHER(SEMIANILINE); WINDSHIELD DEICER-WITH&VENTILATION SEAT-WITH(DRIVER SEAT & PASSENGER SEAT)
88710ATUBE ASSY, AIR CONDITIONER
main88710-3A260i200709-201107
main88710-3A420i201107-201112
8712830050GROMMET, HEATER
8712835020GROMMET, HEATER
8871830190PIPE, COOLER REFRIGERANT SUCTION, NO.2
8889735030VALVE, COOLER MAGNET
888993A080COVER, EVAPORATOR
8889944050COVER, EVAPORATOR
9009900318
9009914119
9009914120
9009914121
9011906952
9015950327
9015960195
9017906282

35 parts on this diagram · 2 diagrams in section
