FUEL TANK & TUBE

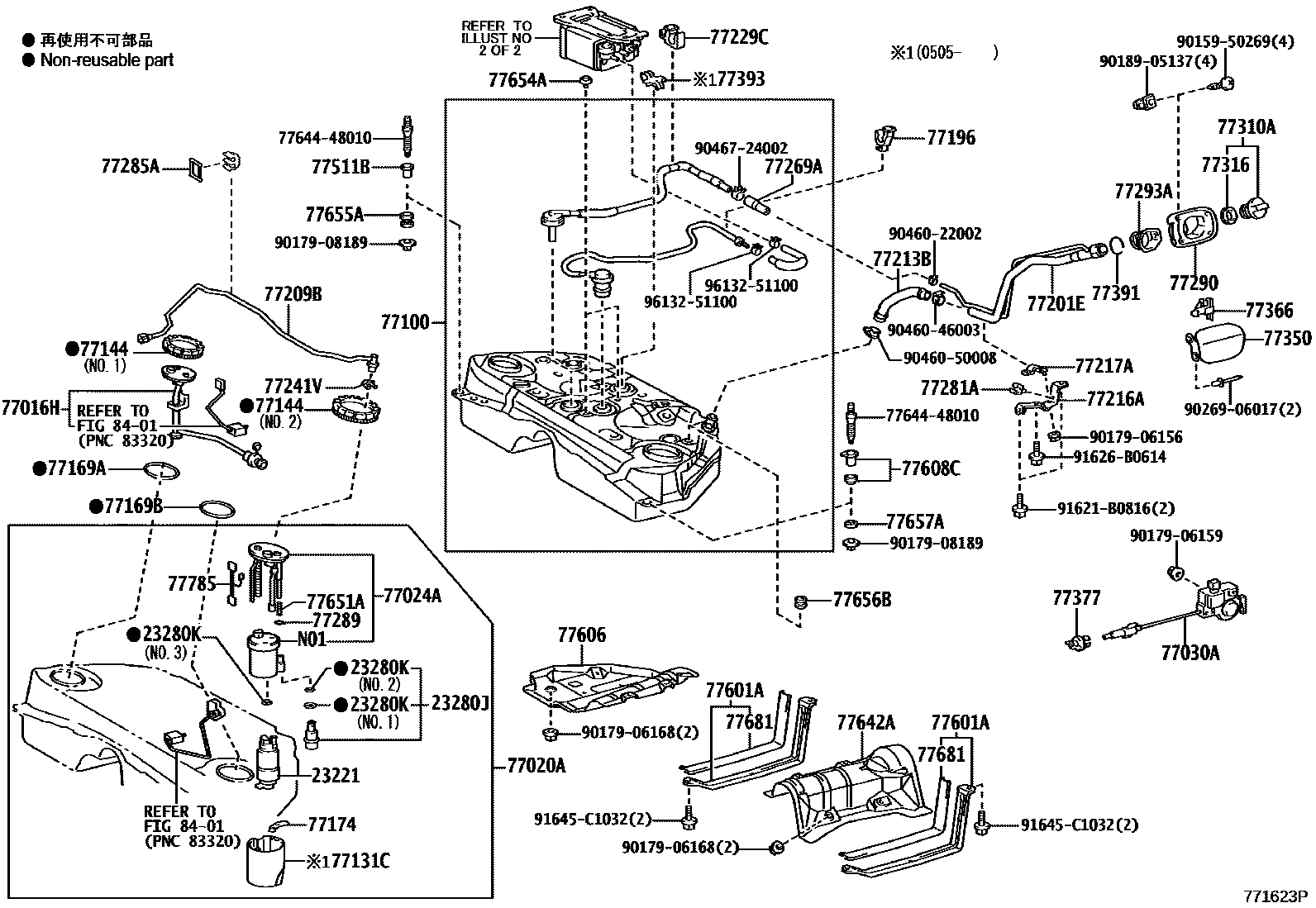

Parts diagram
23221PUMP, FUEL
main23220-31170i200509-200802
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-21010i200411-200509
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-04013i200509-200802
NO.1
main90301-08020i200411-200509
NO.3
main90301-15024i200411-200509
NO.2
77020ATUBE ASSY, FUEL SUCTION W/PUMP & GAGE
main77020-30151i200412-200509
main77020-30152i200708-200802
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-30120i200411-200509
main77024-30121i200703-200802
77030ALOCK ASSY, FUEL LID W/MOTOR
main77030-30140i200509-200802
77100TANK ASSY, FUEL
main77001-30560i200411-200509
main77001-30561i200611-200802
77131CSUB-TANK, FUEL, NO.1
main77131-30060i200505-200509
main77131-30061i200703-200707
main77131-30062i200708-200802
77144RETAINER, FUEL PUMP GAUGE
main77144-30020i200411-200509
NO.1
main77144-47020i200509-200802
NO.2
77169AGASKET, FUEL SUCTION TUBE SET
main77169-30010i200411-200509
77169BGASKET, FUEL SUCTION TUBE SET, NO.1
main77169-47030i200509-200802
77174SUPPORT, FUEL SUCTION, NO.1
main77174-22010i200509-200707
77196CLAMP, EVAPORATION VENT TUBE, NO.1
main77196-30050i200411-200509
77201EPIPE SUB-ASSY, FUEL TANK FILLER
main77201-30420i200411-200509
77209BTUBE SUB-ASSY, FUEL PUMP
main77209-30100i200411-200509
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-30190i200411-200412
main77213-30191i200501-200509
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-30050i200411-200509
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-30130i200411-200509
77229CCLAMP, BREATHER TUBE
main77229-30050i200411-200509
77241VCLIP, TUBE JOINT
main77241-60320i200411-200509
77269AHOSE, FUEL TANK BREATHER
main77269-30060i200411-200509
77281ACLAMP, FUEL FILLER PIPE
main77281-50020i200411-200509
77285ASUPPORT, FUEL RETURN AND MAIN TUBE
main77285-30230i200411-200509
77289HOLDER, FUEL TANK PIPE SETTING
main77289-52090i200412-200509
77290SHIELD ASSY, FUEL TANK FILLER PIPE
main77290-30100i200509-200802
77293ASHIELD, FUEL TANK FILLER PIPE, NO.3
main77293-30060i200411-200509
77310ACAP ASSY, FUEL TANK
main77300-50020i200411-200509
77316GASKET, FUEL TANK CAP
main77316-16010i200411-200509
77350LID ASSY, FUEL FILLER OPENING
main77350-30360i200411-200509
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-12030i200411-200509
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-12050i200411-200509
77391RING, FUEL INLET BOX
main77391-12020i200411-200509
77393PROTECTOR, CHECK VALVE
main77393-30030i200411-200412
77511BBRACKET, FUEL TANK
main77511-48030i200509-200802
77601ABAND SUB-ASSY, FUEL TANK, NO.1
main77601-30170×2i200411-200509
77606PROTECTOR SUB-ASSY, FUEL TANK, NO.1
main77606-30190i200411-200509
77608CCUSHION SET, FUEL TANK
main77608-48010i200411-200509
77642APROTECTOR, FUEL TANK, NO.2
main77642-30030i200411-200509
77651ACUSHION, FUEL TANK, NO.1
main77652-30090i200703-200802
77654ACUSHION, FUEL TANK, NO.4
main77654-30020×2i200411-200509
77655ACUSHION, FUEL TANK, NO.5
main77655-30080i200411-200509
77656BCUSHION, FUEL TANK, NO.6
main77656-30030×4i200411-200509
77657ACUSHION, FUEL TANK, NO.5
main77655-48010i200411-200509
77681SEAT, FUEL TANK BAND, RH
main77681-30010×2i200411-200509
77785HARNESS, FUEL PUMP
main77785-48020i200703-200802
8401
7764448010BOLT, FUEL TANK
9015950269
9017906156
9017906159
9017906168
9017908189
9018905137
9026906017
9046022002
9046046003
9046050008
9046724002
91621B0816
91626B0614
91645C1032
9613251100

62 parts on this diagram · 2 diagrams in section
