FUEL TANK & TUBE

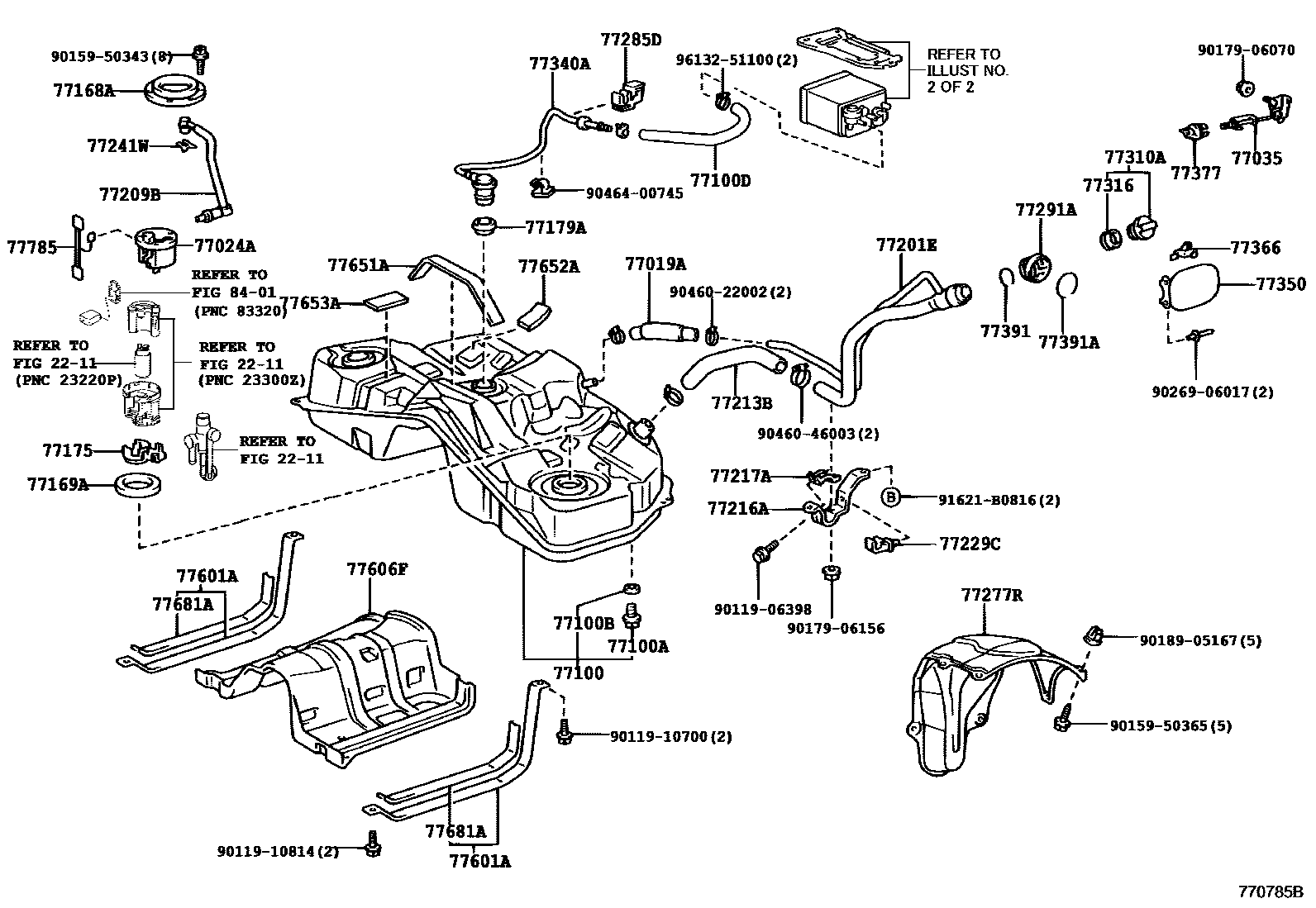

Parts diagram
2211
77019AHOSE, FUEL, NO.1(FOR FUEL EXPANSION TANK)
main77019-51010i199909-200312
L=200
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-30040i199909-200312
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77030-30120i199909-200312
77100TANK ASSY, FUEL
main77001-30550i199909-200210
main77001-30551i200210-200312
77100APLUG(FOR FUEL TANK)
main90105-12116i199909-200312
77100BGASKET(FOR FUEL TANK)
main90430-12245i199909-200312
77100DHOSE, FUEL, NO.1(FOR FUEL TANK)
main77249-30030i199909-200312
77168APLATE, FUEL TANK VENT TUBE SET
main77168-12240i199909-200107
main77168-33050i200107-200312
77169AGASKET, FUEL SUCTION TUBE SET
main77169-33020i199909-200312
77175SUPPORT, FUEL SUCTION, NO.2
main77175-30030i199909-200312
77179AGASKET, FUEL TANK BREATHER TUBE
main77179-33010i199909-200312
77201EPIPE SUB-ASSY, FUEL TANK FILLER
main77201-30380i199909-199911
main77201-30400i199911-200312
77209BTUBE SUB-ASSY, FUEL PUMP
main77209-30090i199909-200312
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-30170i199909-200312
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-51010i199909-200312
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-51010i199909-200312
77229CCLAMP, BREATHER TUBE
main77229-51010i199909-200312
77241WCLIP, TUBE JOINT
main77241-33011i199909-200312
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-30020i199909-200312
77285DCLAMP, FUEL TUBE, NO.1
main77285-30150i199909-200312
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-30070i199909-200312
77310ACAP ASSY, FUEL TANK
main77300-50020i200008-200312
main77310-48010i199909-200008
77316GASKET, FUEL TANK CAP
main77316-16010i199909-200312
77340AVALVE ASSY, FUEL CUT OFF W/TUBE
main77340-51010i199909-200312
77350LID ASSY, FUEL FILLER OPENING
main77350-30340i199909-200312
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-30030i199909-200004
main77360-30070i200005-200312
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-12050i199909-200312
77391RING, FUEL INLET BOX
main77391-12020i199909-200312
77391ARING, FUEL INLET BOX
main77391-30030i199909-200312
77601ABAND SUB-ASSY, FUEL TANK, NO.1
main77601-51010i199909-200312
77606FCASE SUB-ASSY, FUEL TANK COVER VENT
main77606-30170i199909-200312
77651ACUSHION, FUEL TANK, NO.1
main77651-30100i199909-200312
77652ACUSHION, FUEL TANK, NO.2
main77652-12100i199909-200312
77653ACUSHION, FUEL TANK, NO.3
main77653-51010i199909-200312
77681ASEAT, FUEL TANK BAND
main77681-32060i199909-200312
77785HARNESS, FUEL PUMP
main77785-52020i199909-200312
8401
9011906398
9011910700
9011910814
9015950343
9015950365
9017906070
9017906156
9018905167
9026906017
9046022002
9046046003
9046400745
91621B0816
9613251100

52 parts on this diagram · 2 diagrams in section
