REAR DOOR LOCK & HANDLE

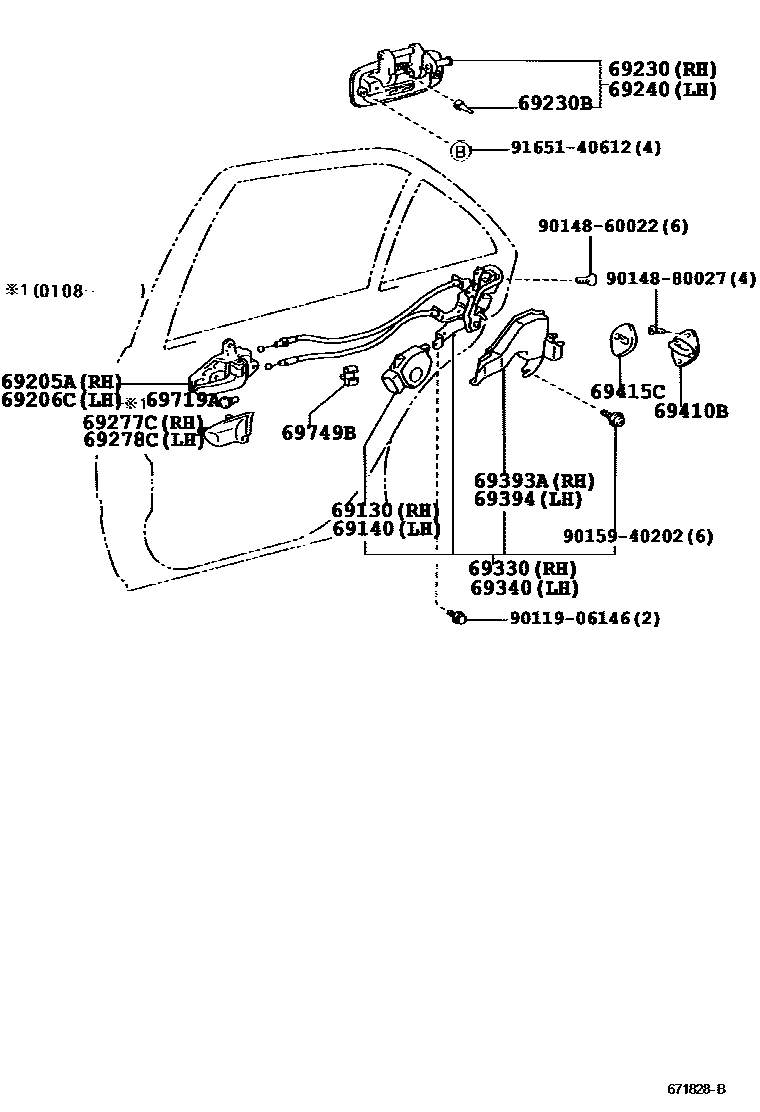

Parts diagram
69130ACTUATOR ASSY, REAR DOOR LOCK, RH
main69130-51010i199909-200312
69140ACTUATOR ASSY, REAR DOOR LOCK, LH
main69140-51010i199909-200312
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-30140-B0i199909-200312
DK.CHARCOAL,TRIM1#
main69205-30140-E0i199909-200312
SANDAL WOOD,TRIM0#
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-30140-B0i199909-200312
DK.CHARCOAL,TRIM1#
main69206-30140-E0i199909-200312
SANDAL WOOD,TRIM0#
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-30210i199909-200312
69230BCUSHION(FOR REAR DOOR OUTSIDE HANDLE)
main90541-04018i199909-200312
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-30210i199909-200312
69277CBEZEL, REAR DOOR INSIDE HANDLE, RH
main69297-30030-B0i199909-200312
DK.CHARCOAL,TRIM1#
main69297-30030-E0i199909-200312
SANDAL WOOD,TRIM0#
69278CBEZEL, REAR DOOR INSIDE HANDLE, LH
main69298-30030-B0i199909-200312
DK.CHARCOAL,TRIM1#
main69298-30030-E0i199909-200312
SANDAL WOOD,TRIM0#
69330LOCK ASSY, REAR DOOR, RH
main69050-30450i199909-200312
69340LOCK ASSY, REAR DOOR, LH
main69060-30490i199909-200312
69393ACOVER, REAR DOOR LOCK, OUTER RH
main69393-30040i199909-200312
69394COVER, REAR DOOR LOCK, OUTER LH
main69394-30040i199909-200312
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-51010i199909-200312
69415CCOVER, DOOR LOCK STRIKER, REAR
main69415-30020i199909-200312
69719ACUSHION, DOOR LOCK CONTROL
main69719-30010i200108-200312
69749BCLAMP, REAR DOOR LOCK LINK
main69749-30050i199909-200312
9011906146
9014860022
9014880027
9015940202
9165140612

22 parts on this diagram · 1 diagram in section
