EXHAUST PIPE

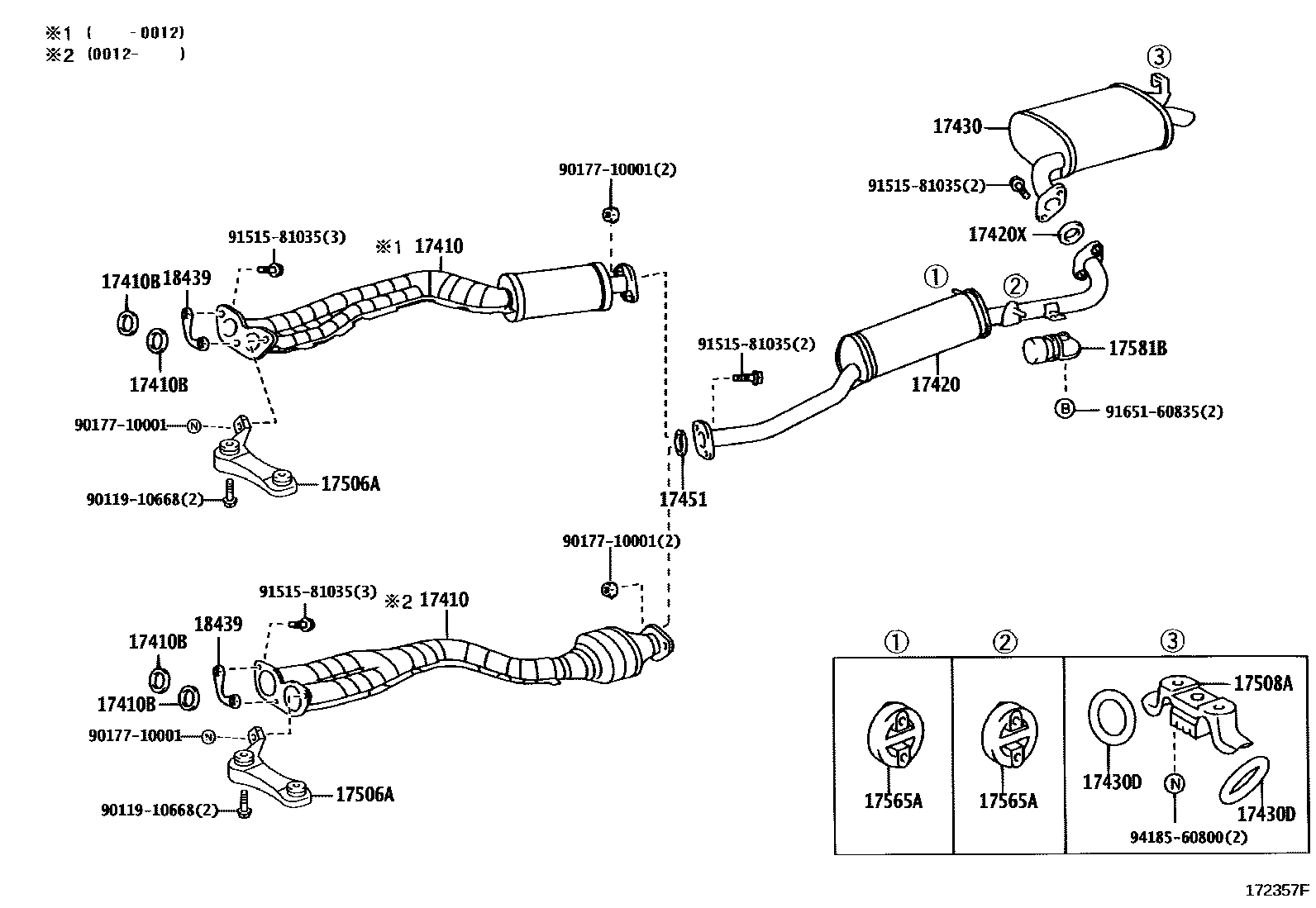

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-46540i199909-200012
main17410-46580i200012-200108
17410BGASKET, EXHAUST PIPE
main90917-06046×2i199909-200108
17420PIPE ASSY, EXHAUST, CENTER
main17420-46460i199909-200012
main17420-46530i200012-200108
17420XGASKET, EXHAUST PIPE, CENTER
main90917-06073i199909-200108
17430PIPE ASSY, EXHAUST, TAIL
main17430-46520i199909-200108
17430DBOLT OR RING, EXHAUST TAILPIPE (FOR FRONT)
main90301-36001×2i200108-200312
17451GASKET, EXHAUST PIPE
main90917-06076i199909-200108
17506ABRACKET SUB-ASSY, EXHAUST PIPE NO.1 SUPPORT
main17506-46210i199909-200108
17508ABRACKET SUB-ASSY, EXHAUST PIPE NO.3 SUPPORT
main17508-46060i200108-200312
main17508-50010i199909-200011
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-11160×2i199909-200108
17581BDAMPER, EXHAUST PIPE, NO.2
main17581-46010i199909-200108
18439BRACKET, CONVERTOR PROTECTOR, REAR
main18495-46020i199909-200108
9011910668
9017710001
9151581035
9165160835
9418560800

17 parts on this diagram · 1 diagram in section
