STARTER

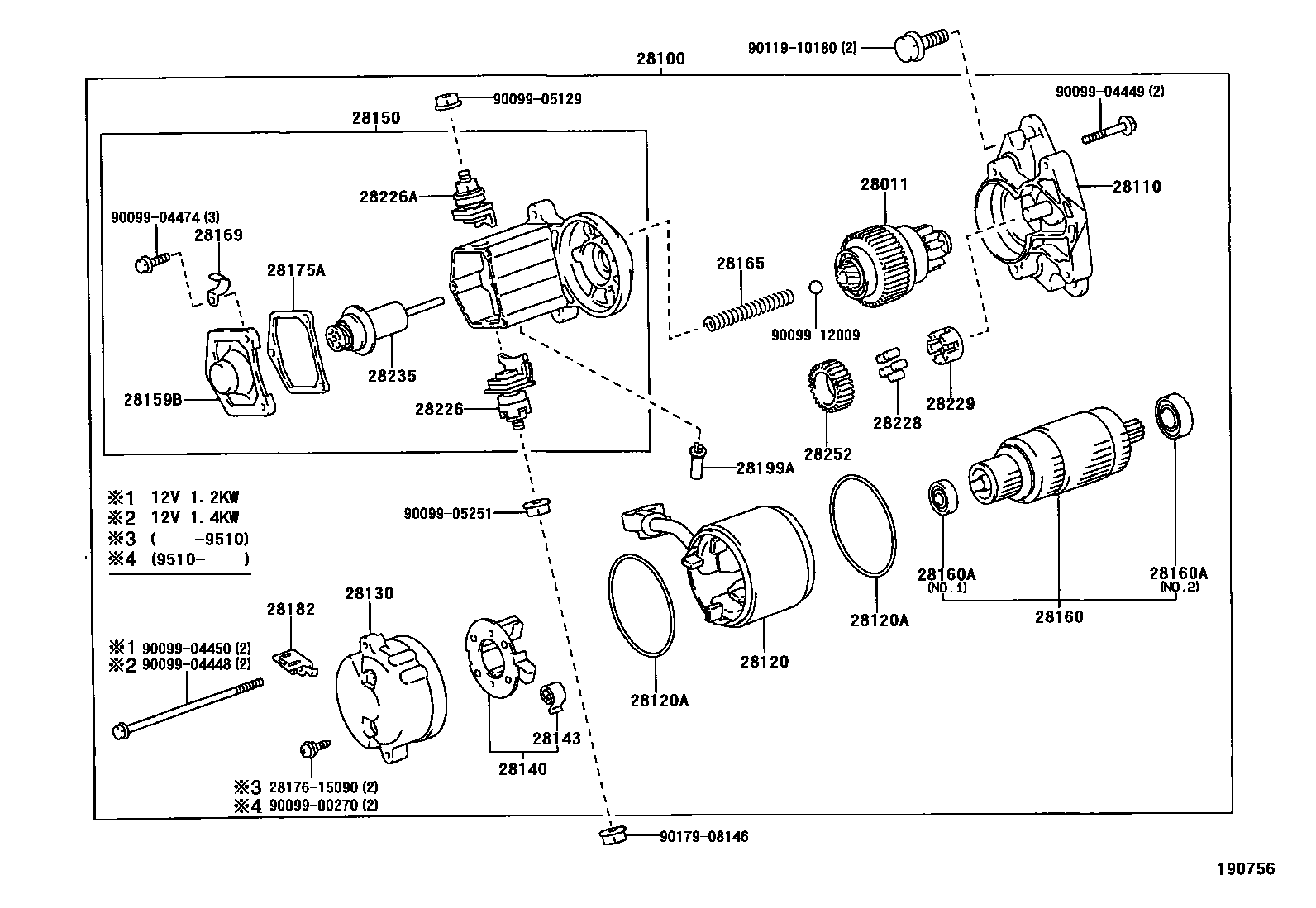

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-26042i199110-199512
main28011-54070i199110-199512
main28011-70020i199110-199904
main28011-76070i199110-200104
28100STARTER ASSY
main28100-46100i199110-199308
12V 1.4KW,COLD SPEC
main28100-46120i199110-199308
12V 1.2KW
main28100-46180i199308-199611
12V 1.2KW
main28100-46190i199611-200104
12V 1.4KW
main28100-54310i199110-199512
12V 2.0KW
main28100-70030i199110-199904
12V 0.8KW
main28100-72030i199110-199512
12V 1.0KW
28110HOUSING ASSY, STARTER DRIVE
main28110-46090i199110-200104
main28110-70020i199110-199904
main28110-72030i199110-199512
main28115-54070i199110-199512
28120YOKE ASSY, STARTER
main28120-26071i199110-199512
main28120-54070i199110-199512
main28120-66040i199612-200104
main28120-70020i199110-199904
main28120-74070i199611-199612
main28120-76061i199110-199611
28120ARING, O(FOR STARTER YOKE)
main90099-14064×2i199110-200104
main90099-14092×2i199110-199904
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-46090i199611-200104
main28130-46120i199110-199611
main28130-70020i199110-199904
main28130-72030i199110-199512
28140HOLDER ASSY, STARTER BRUSH
main28140-26070i199110-199512
main28140-54070i199110-199512
main28140-70020i199110-199904
main28140-76060i199110-199611
main28140-76070i199110-199308
COLD SPEC
28143SPRING, STARTER BRUSH
main28143-70020×4i199110-199904
main28143-76060×4i199110-200104
main90099-17112×4i199110-199308
COLD SPEC
main90099-17115i199308-199512
28150SWITCH ASSY, MAGNET STARTER
main28150-46120i199110-199308
main28150-46140i199308-199612
main28150-46150i199612-200104
main28150-54310i199110-199512
main28150-70030i199110-199904
main28150-72030i199110-199512
28159COVER, STARTER PROTECTOR
main28159-46080i199110-199206
28159BCOVER, MAGNET SWITCH
main28159-54170i199110-199512
main28159-55050i199110-200104
28160ARMATURE ASSY, STARTER
main28160-26071i199110-199512
main28160-54071i199110-199512
main28160-70021i199110-199904
main28160-74070i199110-199308
COLD SPEC
main28160-76060i199110-199611
28160ABEARING, STARTER ARMATURE
main28253-45020i199110-199512
NO.1
main28253-54070i199110-199512
NO.1
main90099-10113i199110-199512
NO.2
main90099-10131i199110-199512
NO.2
main90099-10196i199110-200104
NO.1
main90099-10197i199110-200104
NO.2
28165SPRING, STARTER MAGNET SWITCH RETURN
main28165-26040i199110-199512
main28165-76070i199110-200104
28169CLAMP, STARTER MOTOR LEAD WIRE
main28169-54070i199110-199512
main28169-55050i199110-200104
28175AGASKET, MAGNET SWITCH COVER
main28175-10040i199110-199512
main28175-55050i199110-200104
28182STAY, STARTER COMMUTATOR END FRAME
main28182-46100i199110-200104
28199APROTECTOR, DUST STARTER
main28199-46080i199110-199308
main28199-74110i199110-200104
28226STARTER KIT, BATTERY TERMINAL
main28226-64200i199308-200104
main28226-72010i199110-199512
main28226-76070i199110-199308
28226ASTARTER KIT, MOTOR TERMINAL
main28226-72010i199110-199512
main28226-74070i199110-200104
main28226-76100i199110-199512
28228ROLLER, STARTER IDLE GEAR CLUTCH
main28228-26040×5i199110-200104
28229RETAINER, STARTER IDLE GEAR
main28229-26040i199110-199512
main28229-74070i199110-200104
28235PLUNGER, MAGNET SWITCH
main28235-35080i199110-199512
main28235-55050i199110-200104
28252GEAR, STARTER IDLE
main28254-45020i199110-199512
main28254-54070i199110-199512
main28254-74070i199110-200104
2817615090SCREW, STARTER
9009900270
9009904448
9009904449
9009904450
9009904474
9009905129
9009905251
9009912009
9011910180
9017908146

35 parts on this diagram · 4 diagrams in section
