HOOD LOCK & HINGE

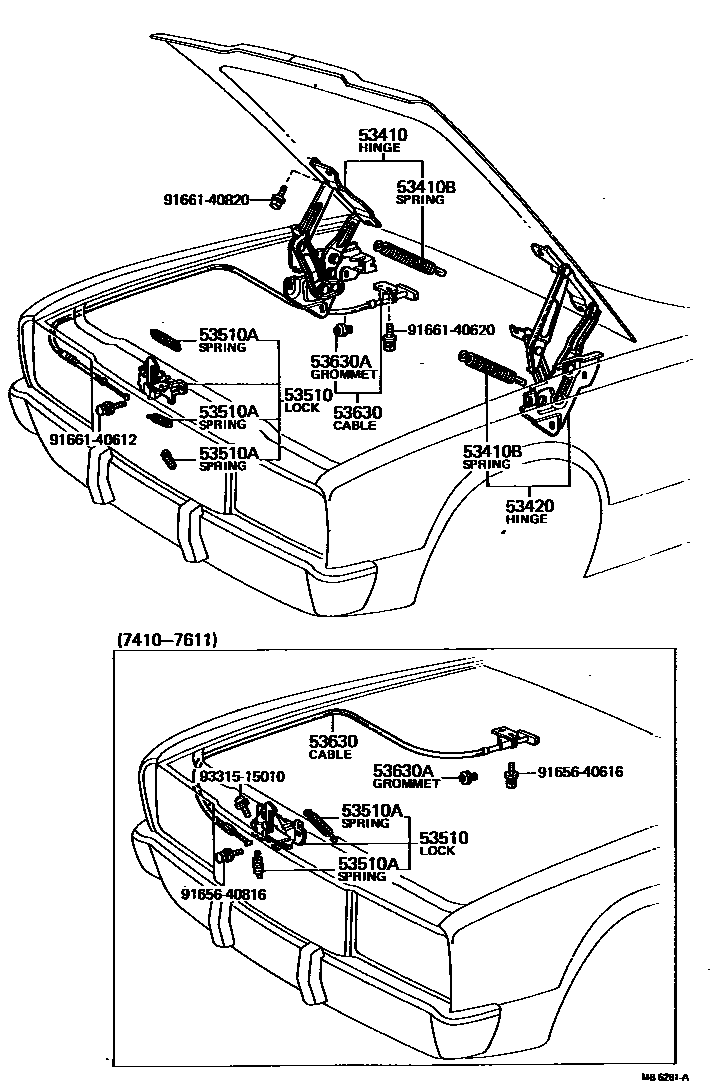

Parts diagram
53410HINGE ASSY, HOOD, RH
main53410-30040i197410-197908
53410BSPRING, TENSION(FOR HOOD HINGE)
main90506-58001×2i197410-197908
53420HINGE ASSY, HOOD, LH
main53420-30040i197410-197908
53510LOCK ASSY, HOOD
main53510-30070i197410-197611
main53510-30071i197611-197708
main53510-30072i197708-197802
main53510-30073i197802-197908
main53510-30080i197410-197611
main53510-30081i197611-197708
main53510-30082i197708-197802
main53510-30083i197802-197908
53510ASPRING, TENSION(FOR HOOD LOCK)
main90506-09007i197610-197802
L=34.4
main90506-09008i197802-197908
WD=0.9,CW=21.25,L=34.4
main90506-10011i197802-197908
L=43.25
main90506-10486i197410-197610
L=35.25
main90506-10487i197410-197802
L=43.25
main90506-16013i197611-197908
L=65.6
53630CABLE ASSY, HOOD LOCK CONTROL
main53630-30061i197410-197611
main53630-30062i197611-197708
main53630-30063i197708-197908
53630AGROMMET(FOR HOOD LOCK CONTROL CABLE)
main90480-15194i197602-197908
OD=15
main90480-34306i197410-197602
OD=34
9165640616
9165640816
9166140612
9166140620
9166140820
9331515010

13 parts on this diagram · 1 diagram in section
