REAR DOOR LOCK & HANDLE

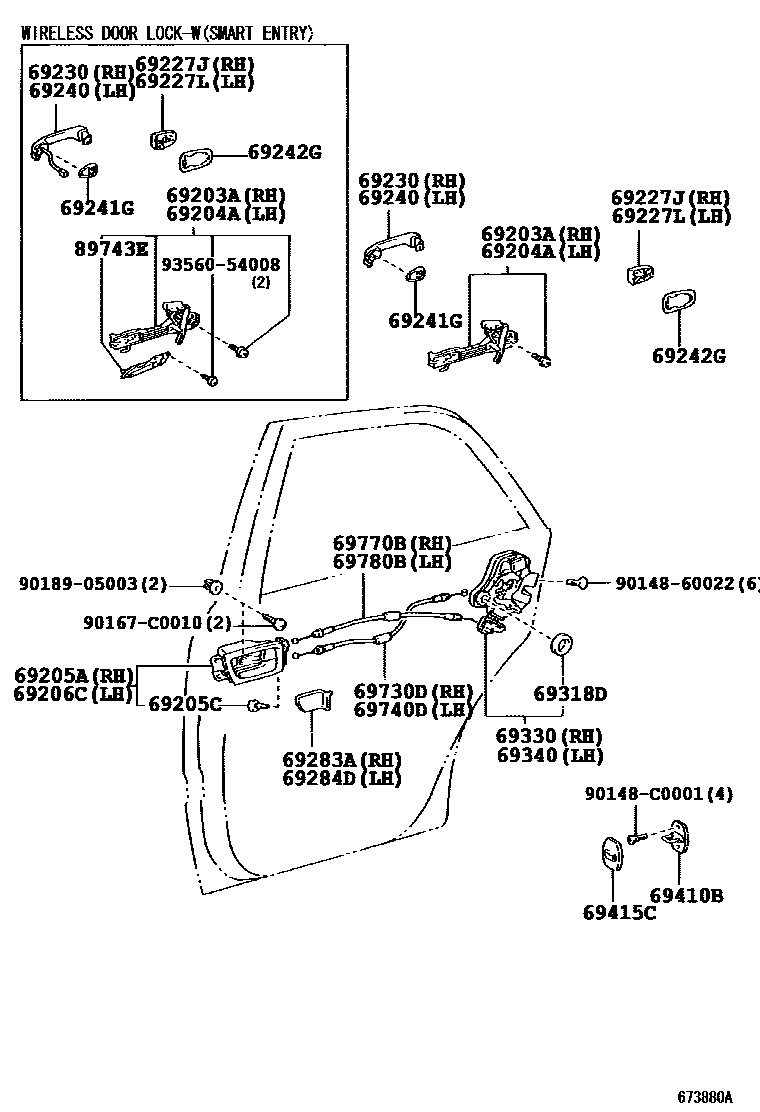

Parts diagram
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-0N010i200502
main69203-0N020i200502
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-0N010i200502
main69204-0N020i200502
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-30170-A0i200502-200911
IVORY,TRIM0#
main69205-30170-C0i200502-200911
BLACK,TRIM2#
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04014i200502
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-30170-A0i200502-200911
IVORY,TRIM0#
main69206-30170-C0i200502-200911
BLACK,TRIM2#
69227JCOVER, REAR DOOR OUTSIDE HANDLE, RH
main69207-0N010-A0i200502-200911
WHITE PEARL CS.,062
main69207-0N010-B0i200502-200911
SILVER ME.,1C0
main69207-0N010-C0i200502-200911
BLACK,202
main69207-0N010-D0i200502-200911
BLACKISH RED MC.,3R0
main69207-0N010-J0i200502-200911
DARK BLUE MC.,8P8
main69227-0N010i200502-200911
*CR
69227LCOVER, REAR DOOR OUTSIDE HANDLE, LH
main69207-0N010-A0i200502-200911
WHITE PEARL CS.,062
main69207-0N010-B0i200502-200911
SILVER ME.,1C0
main69207-0N010-C0i200502-200911
BLACK,202
main69207-0N010-D0i200502-200911
BLACKISH RED MC.,3R0
main69207-0N010-J0i200502-200911
DARK BLUE MC.,8P8
main69227-0N010i200502-200911
*CR
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69210-0N010i200502-200911
PLATED
main69210-0N020-A0i200502-200911
WHITE PEARL CS.,062
main69210-0N020-B0i200502-200911
SILVER ME.,1C0
main69210-0N020-C0i200502-200911
BLACK,202
main69210-0N020-D0i200502-200911
BLACKISH RED MC.,3R0
main69210-0N020-J0i200502-200911
DARK BLUE MC.,8P8
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69210-0N010i200502-200911
PLATED
main69210-0N020-A0i200502-200911
WHITE PEARL CS.,062
main69210-0N020-B0i200502-200911
SILVER ME.,1C0
main69210-0N020-C0i200502-200911
BLACK,202
main69210-0N020-D0i200502-200911
BLACKISH RED MC.,3R0
main69210-0N020-J0i200502-200911
DARK BLUE MC.,8P8
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-28060i200502
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69242-60030i200502
69283APLUG, REAR DOOR INSIDE HANDLE BEZEL, RH
main69283-0N010-A0i200502-200911
IVORY,TRIM0#
main69283-0N010-C0i200502-200911
BLACK,TRIM2#
69284DPLUG, REAR DOOR INSIDE HANDLE BEZEL, LH
main69284-0N010-A0i200502-200911
IVORY,TRIM0#
main69284-0N010-C0i200502-200911
BLACK,TRIM2#
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i200502
69330LOCK ASSY, REAR DOOR, RH
main69050-0N010i200502-200610
main69050-0N011i200611
69340LOCK ASSY, REAR DOOR, LH
main69060-0N010i200502-200610
main69060-0N011i200611
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-0N010i200502
69415CCOVER, DOOR LOCK STRIKER, REAR
main69415-33010i200502
69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH
main69730-0N010i200502
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69730-0N010i200502
69770BCABLE ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-0N010i200502
69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH
main69770-0N010i200502
89743EBRACKET, ELECTRICAL KEY WIRE HARNESS
main89743-0N010i200502-200911
RH
main89743-0N020i200502-200911
LH
9014860022
90148C0001
90167C0010
9018905003
9356054008

28 parts on this diagram · 1 diagram in section
