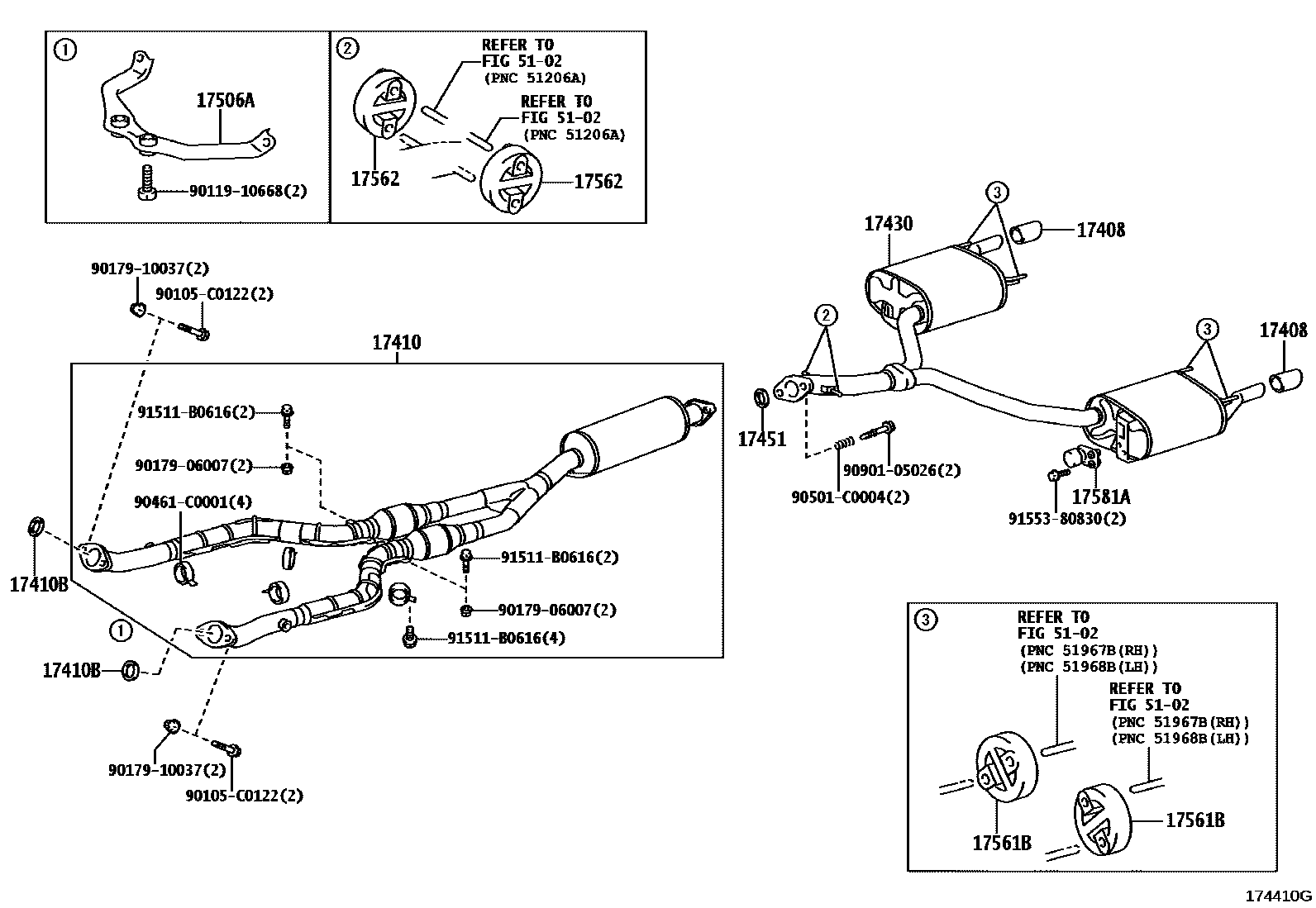

EXHAUST PIPE

17408BAFFLE SUB ASSY, EXHAUST TAILPIPE

main17408-74080×2i3GRFE,5GRFE..GRS18#200502

17410PIPE ASSY, EXHAUST, FRONT

main17410-0P040i3GRFE,5GRFE..GRS18#200502

17410BGASKET, EXHAUST PIPE

main90917-06078×2i3GRFE,5GRFE..GRS18#200502

17430PIPE ASSY, EXHAUST, TAIL

main17430-0P050i3GRFE,5GRFE..GRS18#200502-200611

main17430-0P150i3GRFE,5GRFE..GRS18#200611-200906

main17430-0P151i3GRFE,5GRFE..GRS18#200907

17451GASKET, EXHAUST PIPE

main17451-0P010i3GRFE,5GRFE..GRS18#200607-200808

main17451-0P011i3GRFE,5GRFE..GRS18#200809

sub17451-0P012

main17451-31010i3GRFE,5GRFE..GRS18#200502-200606

sub17451-31011

17506ABRACKET SUB-ASSY, EXHAUST PIPE NO.1 SUPPORT

main17506-31030i3GRFE,5GRFE..GRS18#200502

17561BSUPPORT, EXHAUST PIPE, NO.1

main17565-0P010×4i3GRFE..GRS182200502-200506

(L)

main17565-11160×4i3GRFE..GRS182200502-200506

(J)

17562SUPPORT, EXHAUST PIPE, NO.2

main17565-0P020×2i3GRFE..GRS182200502-200506

(L)

main17565-46040×2i3GRFE..GRS182200502-200506

(J)

17581ADAMPER, EXHAUST PIPE

main17581-0P020i3GRFE,5GRFE..GRS18#200607

main17581-46140i3GRFE,5GRFE..GRS18#200502-200606

5102

90105C0122

main90105-C0122

9011910668

main90119-10668

9017906007

main90179-06007

9017910037

main90179-10037

90461C0001

main90461-C0001

90501C0004

main90501-C0004

9090105026

main90901-05026

91511B0616

main91511-B0616

9155380830

main91553-80830

19 parts on this diagram · 1 diagram in section
