REAR BUMPER & BUMPER STAY

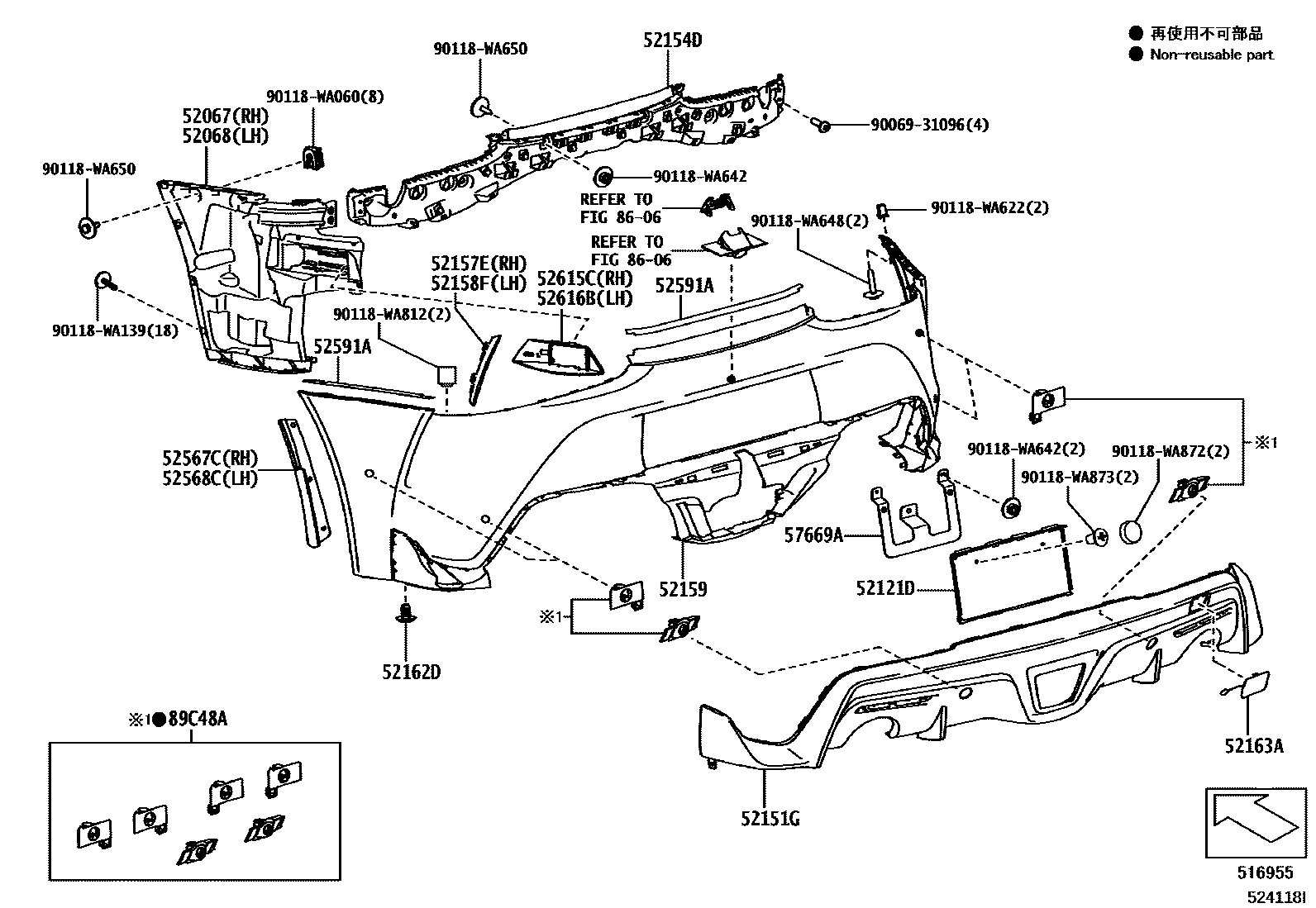

Parts diagram
52067SUPPORT SUB-ASSY, REAR BUMPER SIDE, RH
main52155-WAA01i202003
52068SUPPORT SUB-ASSY, REAR BUMPER SIDE, LH
main52156-WAA01i201903-202006
52121DBRACKET, REAR LICENSE PLATE MOUNTING
main52114-WAA03i201903-202103
KOREA SPEC
main57669-WAA02i201903-202006
ABU DHABI SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; AUSTRALIA SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; AUSTRIA SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; BAHRAIN SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; BALTIC SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; BELGIUM, LUXEMBOURG SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; CANADA SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; CENTRAL EAST EU SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; CHINA SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; DUBAI, SHARJAH SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; EAST AFRICAN COMMUNITY SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; EAST EUROPE 1 SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; EAST EUROPE 2 SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; EU MEDITERRANEAN SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; FRANCE SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; GERMANY SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; GUAM SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; HONG KONG, MACAU SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; ICELAND SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; INDONESIA SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; ISRAEL, PALESTINE SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; ITALY SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; KOREA SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; KUWAIT SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; LEBANON SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; LICENSE PLATE BRACKET-US SIZE ATTACHMENT; MALAYSIA SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; MEXICO SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; MIDDLE & NEAR EAST SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; NETHERLAND SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; NEW ZEALAND SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; NORDIC SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; OMAN SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; PHILIPPINES SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; PORTUGAL SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; QATAR SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; REST ASIA SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; REST EUROPE SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; RUSSIA SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; SAUDI ARABIA SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; SINGAPORE SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; SOUTH AFRICA SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; SPAIN SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; SRI LANKA SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; SWITZERLAND SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; TAIWAN SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; THAILAND SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; TURKEY SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; UNITED KINGDOM SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT; USA SPEC&LICENSE PLATE BRACKET-US SIZE ATTACHMENT
main57669-WAA03i202103
KOREA SPEC
52151GEXTENSION, REAR BUMPER
main52108-WAA01i201903-202002
NO PAINT REQ.,CLEARANCE & BACK SONAR-WITHOUT
main52108-WAA02i201903-202006
NO PAINT REQ.,CLEARANCE & BACK SONAR-WITH
52154DSUPPORT, REAR BUMPER, NO.1
main52154-WAA01i201903-202006
52157ETRIM, AIR INLET, RH
main52157-WAA01i201903-202006
52158FTRIM, AIR INLET, LH
main52158-WAA01i201903-202006
52159COVER, REAR BUMPER
main52159-WAA01i201903-202006
ABU DHABI SPEC&CLEARANCE & BACK SONAR-WITHOUT; AUSTRALIA SPEC&CLEARANCE & BACK SONAR-WITHOUT; AUSTRIA SPEC&CLEARANCE & BACK SONAR-WITHOUT; BAHRAIN SPEC&CLEARANCE & BACK SONAR-WITHOUT; BALTIC SPEC&CLEARANCE & BACK SONAR-WITHOUT; BELGIUM, LUXEMBOURG SPEC&CLEARANCE & BACK SONAR-WITHOUT; CANADA SPEC&CLEARANCE & BACK SONAR-WITHOUT; CENTRAL EAST EU SPEC&CLEARANCE & BACK SONAR-WITHOUT; CHINA SPEC&CLEARANCE & BACK SONAR-WITHOUT; CLEARANCE & BACK SONAR-WITHOUT; DUBAI, SHARJAH SPEC&CLEARANCE & BACK SONAR-WITHOUT; EAST AFRICAN COMMUNITY SPEC&CLEARANCE & BACK SONAR-WITHOUT; EAST EUROPE 1 SPEC&CLEARANCE & BACK SONAR-WITHOUT; EAST EUROPE 2 SPEC&CLEARANCE & BACK SONAR-WITHOUT; EU MEDITERRANEAN SPEC&CLEARANCE & BACK SONAR-WITHOUT; FRANCE SPEC&CLEARANCE & BACK SONAR-WITHOUT; GERMANY SPEC&CLEARANCE & BACK SONAR-WITHOUT; GUAM SPEC&CLEARANCE & BACK SONAR-WITHOUT; HONG KONG, MACAU SPEC&CLEARANCE & BACK SONAR-WITHOUT; ICELAND SPEC&CLEARANCE & BACK SONAR-WITHOUT; INDONESIA SPEC&CLEARANCE & BACK SONAR-WITHOUT; ISRAEL, PALESTINE SPEC&CLEARANCE & BACK SONAR-WITHOUT; ITALY SPEC&CLEARANCE & BACK SONAR-WITHOUT; KOREA SPEC&CLEARANCE & BACK SONAR-WITHOUT; KUWAIT SPEC&CLEARANCE & BACK SONAR-WITHOUT; LEBANON SPEC&CLEARANCE & BACK SONAR-WITHOUT; MALAYSIA SPEC&CLEARANCE & BACK SONAR-WITHOUT; MEXICO SPEC&CLEARANCE & BACK SONAR-WITHOUT; MIDDLE & NEAR EAST SPEC&CLEARANCE & BACK SONAR-WITHOUT; NETHERLAND SPEC&CLEARANCE & BACK SONAR-WITHOUT; NEW ZEALAND SPEC&CLEARANCE & BACK SONAR-WITHOUT; NORDIC SPEC&CLEARANCE & BACK SONAR-WITHOUT; OMAN SPEC&CLEARANCE & BACK SONAR-WITHOUT; PHILIPPINES SPEC&CLEARANCE & BACK SONAR-WITHOUT; PORTUGAL SPEC&CLEARANCE & BACK SONAR-WITHOUT; QATAR SPEC&CLEARANCE & BACK SONAR-WITHOUT; REST ASIA SPEC&CLEARANCE & BACK SONAR-WITHOUT; REST EUROPE SPEC&CLEARANCE & BACK SONAR-WITHOUT; RUSSIA SPEC&CLEARANCE & BACK SONAR-WITHOUT; SAUDI ARABIA SPEC&CLEARANCE & BACK SONAR-WITHOUT; SINGAPORE SPEC&CLEARANCE & BACK SONAR-WITHOUT; SOUTH AFRICA SPEC&CLEARANCE & BACK SONAR-WITHOUT; SPAIN SPEC&CLEARANCE & BACK SONAR-WITHOUT; SRI LANKA SPEC&CLEARANCE & BACK SONAR-WITHOUT; SWITZERLAND SPEC&CLEARANCE & BACK SONAR-WITHOUT; TAIWAN SPEC&CLEARANCE & BACK SONAR-WITHOUT; THAILAND SPEC&CLEARANCE & BACK SONAR-WITHOUT; TURKEY SPEC&CLEARANCE & BACK SONAR-WITHOUT; UNITED KINGDOM SPEC&CLEARANCE & BACK SONAR-WITHOUT; USA SPEC&CLEARANCE & BACK SONAR-WITHOUT
main52159-WAA03i202003
ABU DHABI SPEC&CLEARANCE & BACK SONAR-WITH; AUSTRALIA SPEC&CLEARANCE & BACK SONAR-WITH; AUSTRIA SPEC&CLEARANCE & BACK SONAR-WITH; BAHRAIN SPEC&CLEARANCE & BACK SONAR-WITH; BALTIC SPEC&CLEARANCE & BACK SONAR-WITH; BELGIUM, LUXEMBOURG SPEC&CLEARANCE & BACK SONAR-WITH; CANADA SPEC&CLEARANCE & BACK SONAR-WITH; CENTRAL EAST EU SPEC&CLEARANCE & BACK SONAR-WITH; CHINA SPEC&CLEARANCE & BACK SONAR-WITH; CLEARANCE & BACK SONAR-WITH; DUBAI, SHARJAH SPEC&CLEARANCE & BACK SONAR-WITH; EAST AFRICAN COMMUNITY SPEC&CLEARANCE & BACK SONAR-WITH; EAST EUROPE 1 SPEC&CLEARANCE & BACK SONAR-WITH; EAST EUROPE 2 SPEC&CLEARANCE & BACK SONAR-WITH; EU MEDITERRANEAN SPEC&CLEARANCE & BACK SONAR-WITH; FRANCE SPEC&CLEARANCE & BACK SONAR-WITH; GERMANY SPEC&CLEARANCE & BACK SONAR-WITH; GUAM SPEC&CLEARANCE & BACK SONAR-WITH; HONG KONG, MACAU SPEC&CLEARANCE & BACK SONAR-WITH; ICELAND SPEC&CLEARANCE & BACK SONAR-WITH; INDONESIA SPEC&CLEARANCE & BACK SONAR-WITH; ISRAEL, PALESTINE SPEC&CLEARANCE & BACK SONAR-WITH; ITALY SPEC&CLEARANCE & BACK SONAR-WITH; KOREA SPEC&CLEARANCE & BACK SONAR-WITH; KUWAIT SPEC&CLEARANCE & BACK SONAR-WITH; LEBANON SPEC&CLEARANCE & BACK SONAR-WITH; MALAYSIA SPEC&CLEARANCE & BACK SONAR-WITH; MEXICO SPEC&CLEARANCE & BACK SONAR-WITH; MIDDLE & NEAR EAST SPEC&CLEARANCE & BACK SONAR-WITH; NETHERLAND SPEC&CLEARANCE & BACK SONAR-WITH; NEW ZEALAND SPEC&CLEARANCE & BACK SONAR-WITH; NORDIC SPEC&CLEARANCE & BACK SONAR-WITH; OMAN SPEC&CLEARANCE & BACK SONAR-WITH; PHILIPPINES SPEC&CLEARANCE & BACK SONAR-WITH; PORTUGAL SPEC&CLEARANCE & BACK SONAR-WITH; QATAR SPEC&CLEARANCE & BACK SONAR-WITH; REST ASIA SPEC&CLEARANCE & BACK SONAR-WITH; REST EUROPE SPEC&CLEARANCE & BACK SONAR-WITH; RUSSIA SPEC&CLEARANCE & BACK SONAR-WITH; SAUDI ARABIA SPEC&CLEARANCE & BACK SONAR-WITH; SINGAPORE SPEC&CLEARANCE & BACK SONAR-WITH; SOUTH AFRICA SPEC&CLEARANCE & BACK SONAR-WITH; SPAIN SPEC&CLEARANCE & BACK SONAR-WITH; SRI LANKA SPEC&CLEARANCE & BACK SONAR-WITH; SWITZERLAND SPEC&CLEARANCE & BACK SONAR-WITH; TAIWAN SPEC&CLEARANCE & BACK SONAR-WITH; THAILAND SPEC&CLEARANCE & BACK SONAR-WITH; TURKEY SPEC&CLEARANCE & BACK SONAR-WITH; UNITED KINGDOM SPEC&CLEARANCE & BACK SONAR-WITH; USA SPEC&CLEARANCE & BACK SONAR-WITH
52162DPIECE, REAR BUMPER
main90118-WA025×6i201903
52163APLATE, REAR BUMPER, RH
main52161-WAA02i201903-202006
52567CRETAINER, REAR BUMPER LOWER SIDE, RH
main52567-WAA01i201903-202006
52568CRETAINER, REAR BUMPER LOWER SIDE, LH
main52568-WAA01i201903-202006
52591ASEAL, REAR BUMPER
main90118-WA646i202003
LH
main90118-WA647i201903
RH
main90118-WA768i202003
CENTER
52615ABSORBER, REAR BUMPER ENERGY
main52615-WAA01i201903
52615CABSORBER FUNNEL, RH
main52615-WAA02i201903
52616BABSORBER FUNNEL, LH
main52616-WAA02i201903-202006
57669ABRACKET, REAR LICENSE PLATE SUPPORT
main57669-WAA01i201903-202006
JAPAN SPEC
8606CAMERA & REAR MONITOR DISPLAY
89C48ARETAINER, ULTRASONIC SENSOR, REAR CORNER
main89348-WAA03i201903-202006
CLEARANCE & BACK SONAR-WITH
9006931096
90118WA060
90118WA139
90118WA622
90118WA642
90118WA648
90118WA650
90118WA812
90118WA872
90118WA873

29 parts on this diagram · 2 diagrams in section
