REAR DISC BRAKE CALIPER & DUST COVER

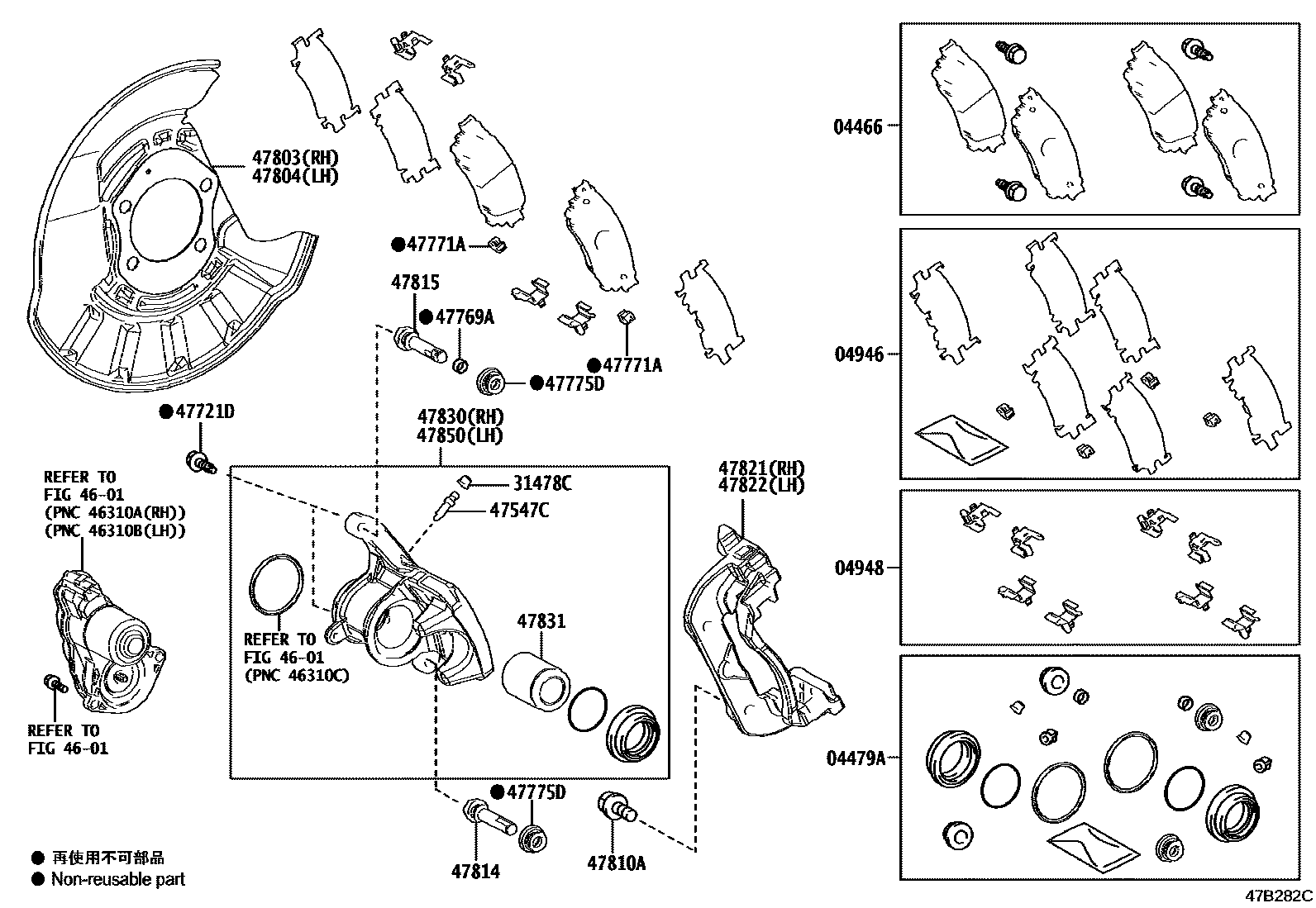

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-33230i201810-202110
MARK AK NS554
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-33390i201810-202110
04946SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
main04946-33090i201810-202110
04948FITTING KIT, DISC BRAKE, REAR
main04948-33060i201810-202110
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-30010×2i201810-202110
4601
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main47547-20010×2i201810-202110
47721DBOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
main90015-AA603×4i201810-202110
*8-1.00PX23-12.5
47769ABUSH, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47769-50010×2i201810-202110
47771APLATE, PAD WEAR INDICATOR(FOR REAR DISC BRAKE)
main47871-78010×4i201810-202110
47775DBOOT, BUSH DUST(FOR REAR DISC BRAKE)
main47875-33270×4i201810-202110
47803COVER SUB-ASSY, DISC BRAKE DUST, REAR RH
main47803-06020i201810-202110
47804COVER SUB-ASSY, DISC BRAKE DUST, REAR LH
main47804-06020i201810-202110
47810ABOLT, HEXAGON(FOR REAR CALIPER)
main90105-12174×4i201810-202110
main90105-T0379×4i202304
(L)
47814PIN, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47814-78010×2i201810-202110
47815PIN, REAR CYLINDER SLIDE, NO.2(FOR REAR DISC BRAKE)
main47815-78010×2i201810-202110
47821MOUNTING, REAR DISC BRAKE CYLINDER, RH
main47821-10030i201810-202110
47822MOUNTING, REAR DISC BRAKE CYLINDER, LH
main47822-10030i201810-202110
47830CYLINDER ASSY, DISC BRAKE, REAR RH
main47830-33270i201810-202110
47831PISTON, REAR DISC BRAKE
main47831-78010×2i201810-202110
47850CYLINDER ASSY, DISC BRAKE, REAR LH
main47850-33270i201810-202110

21 parts on this diagram · 1 diagram in section
