EXHAUST PIPE

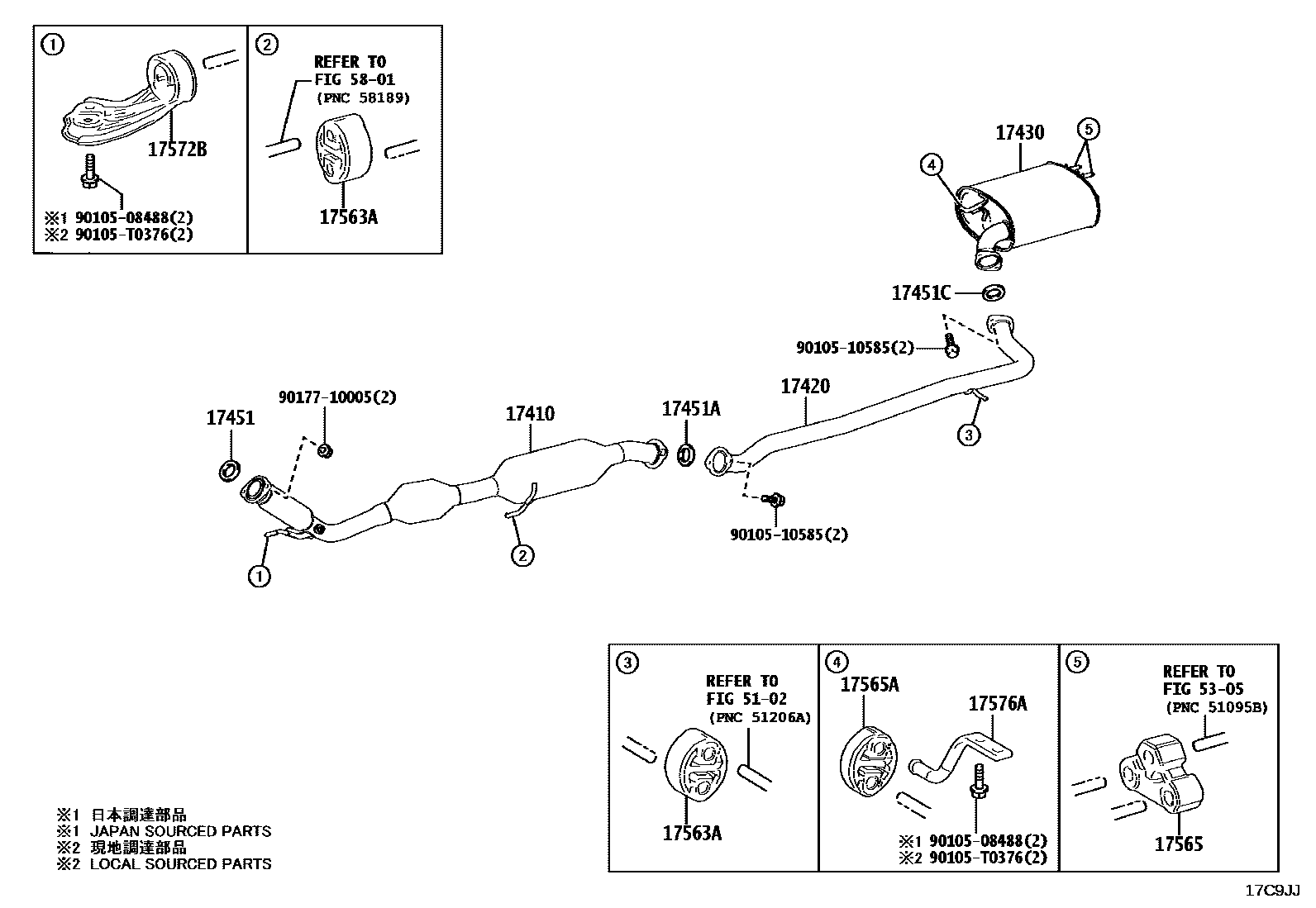

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-F0780i202410
main17410-F0790i202410
main17410-F2280i202410
17420PIPE ASSY, EXHAUST, CENTER
main17420-F0060i202410
main17420-F2010i202410
17430PIPE ASSY, EXHAUST, TAIL
main17430-F0560i202410
main17440-F0200i202410
17451GASKET, EXHAUST PIPE
main90917-06078i202410
17451AGASKET, EXHAUST PIPE, NO.2
main90917-06072i202410
17451CGASKET, EXHAUST PIPE, NO.3
main90917-06066i202410
17563ASUPPORT, EXHAUST PIPE, NO.3
main17565-0P110×2i202410
17565SUPPORT, EXHAUST PIPE, NO.5
main17566-F0030i202410
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-0P090i202410
17572BBRACKET, EXHAUST PIPE SUPPORT, NO.2
main17572-31150i202410
17576ABRACKET, EXHAUST PIPE SUPPORT, NO.6
main17576-F0020i202410
5102SUSPENSION CROSSMEMBER & UNDER COVER
5305FLOOR SIDE MEMBER
5801FLOOR PAN & LOWER BACK PANEL
9010508488
9010510585
90105T0376
9017710005

18 parts on this diagram · 3 diagrams in section
