PARKING BRAKE & CABLE

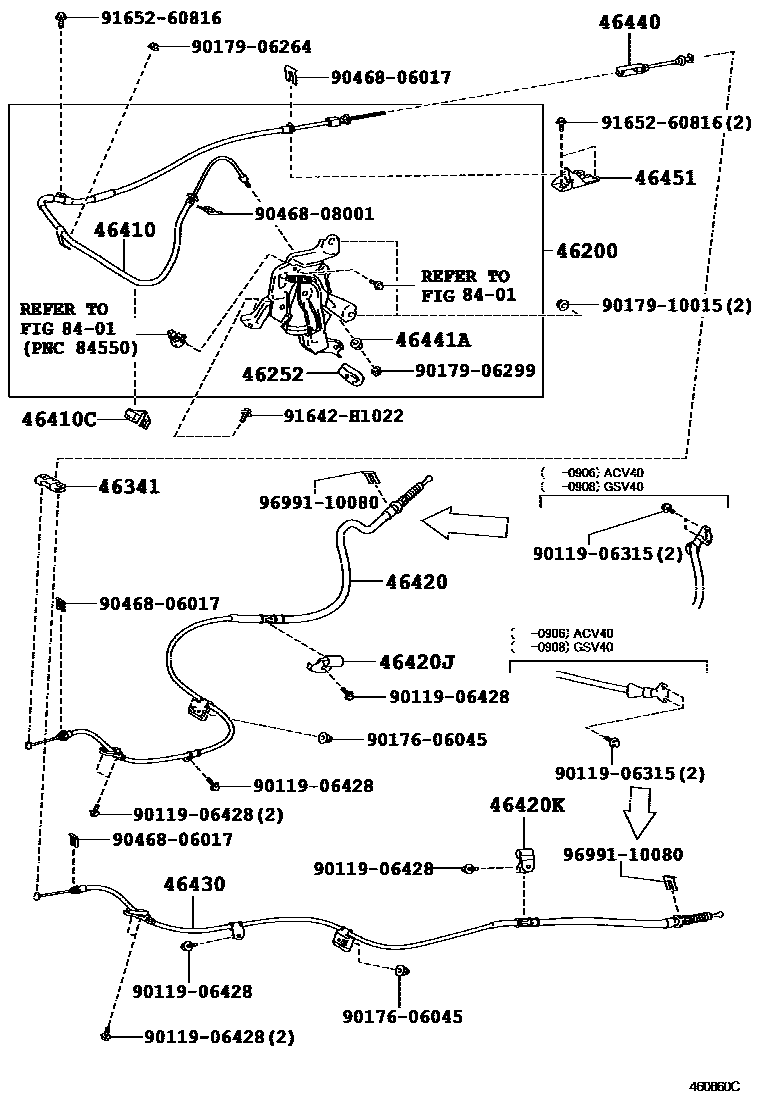

Parts diagram
46200PEDAL ASSY, PARKING BRAKE CONTROL
main46200-06060i200610-200908
main46200-33090i200606-200908
46252PAD, PARKING PEDAL
main46252-22010i200606-200908
46341EQUALIZER, PARKING BRAKE
main46341-33030i200606-200908
46410CABLE ASSY, PARKING BRAKE, NO.1
main46410-06101i200606-200705
main46410-06102i200705-200906
main46410-06110i200610-200908
main46410-33170i200606-200908
46410CCLAMP(FOR PARKING BRAKE FRONT CABLE)
main46411-33010i200606-200908
46420CABLE ASSY, PARKING BRAKE, NO.2
main46420-06100i200610-200706
main46420-06101i200706-201107
main46420-06101i201107-201110
TYPE A:REFER ILLUST.
main46420-06120i200606-200705
main46420-06121i201107-201110
TYPE A:REFER ILLUST.
main46420-06121i200705-201107
main46420-33140i200606-200906
main46420-33140i201107-201110
TYPE B:REFER ILLUST.
main46420-33170i200606-200908
main46420-33170i201107-201110
TYPE B:REFER ILLUST.
main46420-33190i201001-201110
46420JCLAMP, NO.3(FOR PARKING BRAKE CABLE)
main90949-01C61i200606-200908
46420KCLAMP, NO.4(FOR PARKING BRAKE CABLE)
main90949-01C62i200606-200908
46430CABLE ASSY, PARKING BRAKE, NO.3
main46430-06100i200610-200706
main46430-06101i201107-201110
TYPE A:REFER ILLUST.
main46430-06101i200706-201107
main46430-06120i200606-200705
main46430-06121i200705-201107
main46430-06121i201107-201110
TYPE A:REFER ILLUST.
main46430-33140i200606-201110
main46430-33140i201107-201110
TYPE B:REFER ILLUST.
main46430-33170i201107-201110
TYPE B:REFER ILLUST.
main46430-33170i200606-200908
46440CABLE ASSY, PARKING BRAKE, NO.4
main46440-06091i200606-200908
46441ANUT, WIRE ADJUSTING, NO.2
main46441-12010i200606-200908
46451BRACKET, CABLE SUPPORT
main46451-33100i200606-200908
8401
9011906315
9011906428
9017606045
9017906264
9017906299
9017910015
9046806017
9046808001
91642H1022
9165260816
9699110080

24 parts on this diagram · 8 diagrams in section
