REAR BUMPER & BUMPER STAY

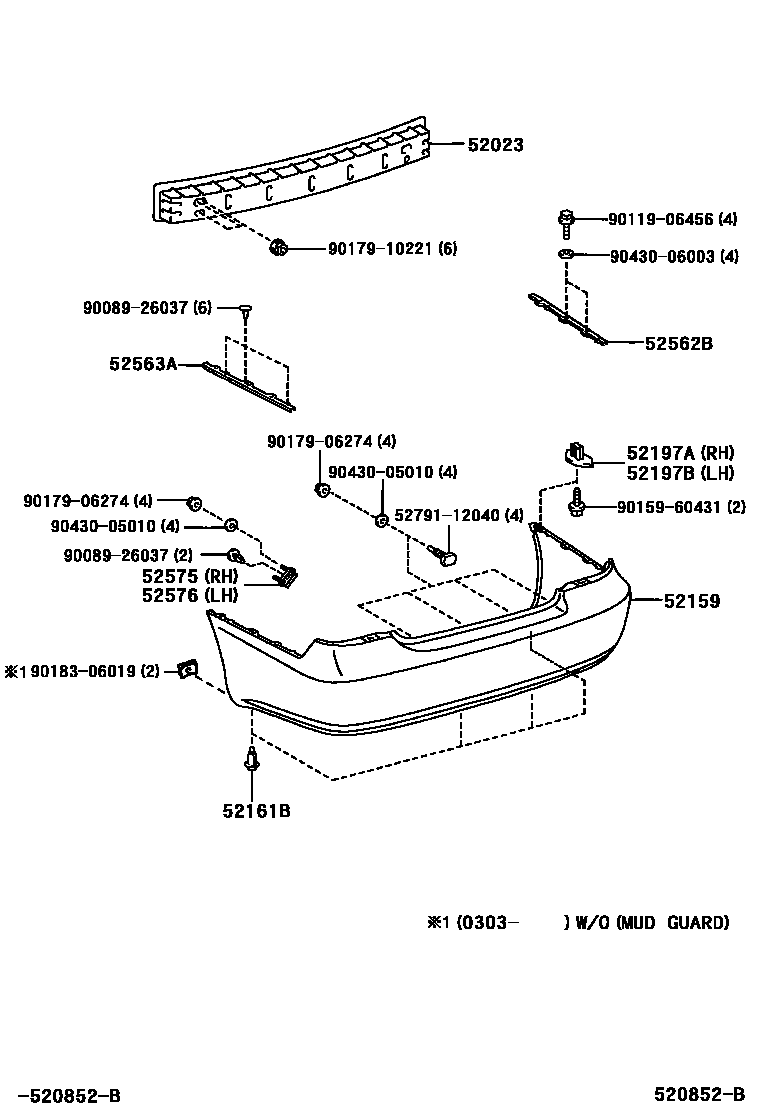

Parts diagram
52023REINFORCEMENT SUB-ASSY, REAR BUMPER
main52023-YC030i200208-200408
52159COVER, REAR BUMPER
main52159-YC150i200208-200408
52161BPIECE, REAR BUMPER
main52161-16010×4i200208-200408
52197ABRACKET, REAR BUMPER SEAL, RH
main52197-16020i200208-200408
52197BBRACKET, REAR BUMPER SEAL, LH
main52197-16020i200208-200408
52562BRETAINER, REAR BUMPER, UPPER RH
main52562-33010i200208-200408
52563ARETAINER, REAR BUMPER, UPPER LH
main52563-33010i200208-200408
52575RETAINER, REAR BUMPER SIDE, RH
main52575-33090i200208-200408
52576RETAINER, REAR BUMPER SIDE, LH
main52575-33090i200208-200408
5279112040BOLT, BUMPER MOULDING SET, NO.1
9008926037
9011906456
9015960431
9017906274
9017910221
9018306019
9043005010
9043006003

18 parts on this diagram · 1 diagram in section
