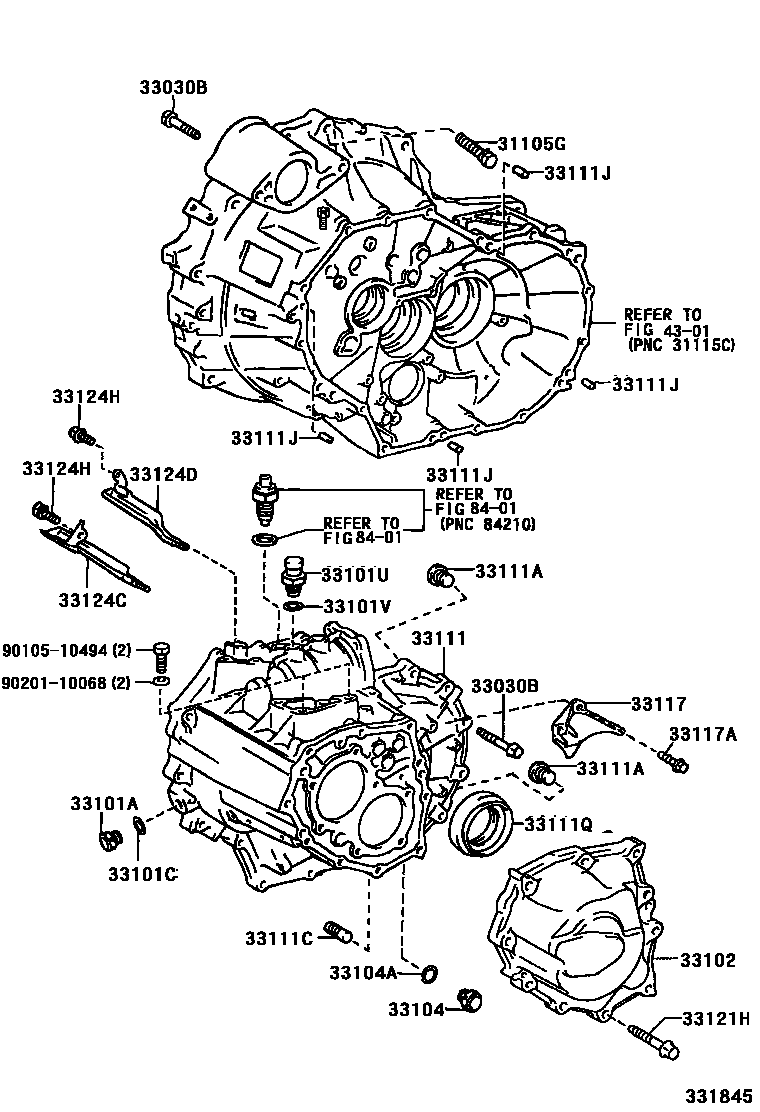

CLUTCH HOUSING & TRANSMISSION CASE (MTM)

0001 1E354 0002 1E153

31105GBOLT(FOR TRANSAXLE CASE & ENGINE SETTING)

main90105-12147iACV36,MCV36..MTM200408

*12-1.25PX74.5-25

main90119-12252×2iACV36..MTM200208-200408

*12-1.25PX60-30

main91512-61060×2iACV36..MTM200208-200408

*10-1.25PX60-30

main91512-61065iACV36..MTM200208-200408

*10-1.25PX65-30

main91619-61260×3iMCV36..MTM200208-200408

*12-1.25PX60-30

main91619-61265iMCV36..MTM200408

*12-1.25PX65-30

main92412-H1055iMCV36..MTM200208-200408

*10-1.25PX55-30

33030BBOLT(FOR TRANSAXLE CASE & TRANSMISSION CASE SETTING)

main90105-08126×17iACV36,MCV36..MTM200408

*8-1.25PX45-27.5

33101APLUG(FOR MANUAL TRANSMISSION FILLER)

main90341-18033iACV36,MCV36..MTM200208-200408

33101CGASKET(FOR MANUAL TRANSMISSION FILLER PLUG)

main90430-18008iACV36,MCV36..MTM200208-200408

33101UPLUG, BREATHER(FOR MANUAL TRANSMISSION)

main90930-03148iACV36,MCV36..MTM200208-200408

33101VGASKET(FOR MANUAL TRANSMISSION BREATHER PLUG)

main90430-18008iACV36,MCV36..MTM200208-200408

33102COVER SUB-ASSY, MANUAL TRANSMISSION CASE

main33102-33010iACV36,MCV36..MTM200208-200304

main33102-33011iACV36,MCV36..MTM200304-200404

main33102-33012iACV36,MCV36..MTM200404-200408

33104PLUG SUB-ASSY, DRAIN(MTM)

main90341-18006iACV36,MCV36..MTM200208-200408

33104AGASKET, DRAIN PLUG(MTM)

main90430-18008iACV36,MCV36..MTM200208-200408

33111CASE, MANUAL TRANSMISSION

main33101-20053iMCV36..MTM200208-200301

main33101-20090iACV36..MTM200408

main33101-28041iACV36..MTM200208-200301

main33101-33020iMCV36..MTM200301-200408

33111APLUG, MANUAL TRANSMISSION CASE

main90341-12004×2iACV36..MTM200408-200503

33111CPLUG(FOR TRANSMISSION CASE)

main90340-10005iACV36..MTM200208-200408

33111JPIN, STRAIGHT(FOR MANUAL TRANSMISSION CASE)

main90250-08054×6iACV36,MCV36..MTM200208-200408

L=23,OD=8

main90250-12005×2iMCV36..MTM200408

L=24,OD=12

33111QSEAL, OIL(FOR TRANSMISSION CASE)

main90311-50024iACV36..MTM200208-200408

main90311-50027iMCV36..MTM200208-200408

main90311-50035iACV36..MTM200509

33117PROTECTOR, MANUAL TRANSMISSION CASE

main33107-12030iACV36..MTM200208-200408

main33117-20020iMCV36..MTM200208-200408

33117ABOLT(FOR MANUAL TRANSMISSION CASE PROTECTOR)

main91641-H0820×2iACV36,MCV36..MTM200208-200408

33121HBOLT, W/WASHER(FOR TRANSMISSION CASE COVER)

main90105-08273×10iACV36,MCV36..MTM200208-200408

33124CPIPE, OIL RECEIVER, NO.1(MTM)

main33124-20020iMCV36..MTM200408

main33124-28050iACV36..MTM200408

33124DPIPE, OIL RECEIVER, NO.2(MTM)

main33124-20030iMCV36..MTM200408

main33124-28060iACV36..MTM200408

33124HBOLT(FOR OIL RECEIVER PIPE)

main90119-08830iACV36..MTM; MCV36..MTM200208-200408

4301FRONT AXLE HOUSING & DIFFERENTIAL

→ Go to FIG 43-01

8401SWITCH & RELAY & COMPUTER

→ Go to FIG 84-01

9010510494

main90105-10494

9020110068

main90201-10068

24 parts on this diagram · 2 diagrams in section
