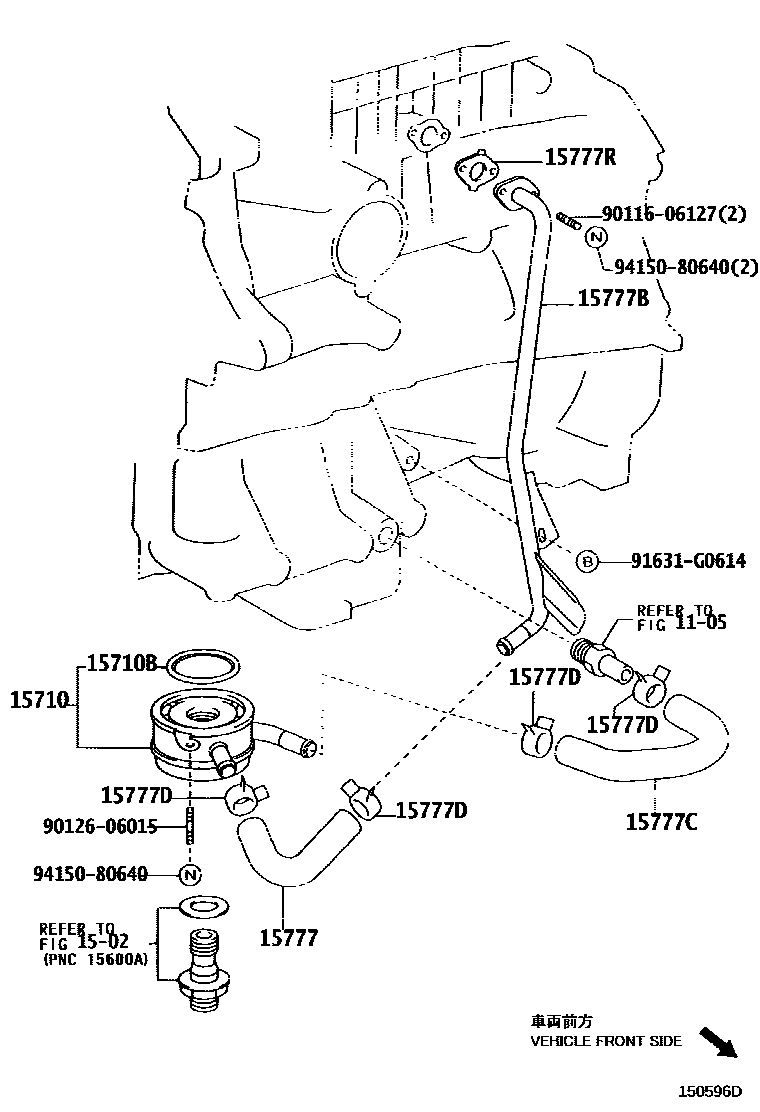

ENGINE OIL COOLER

0001 1 0002 1SOUTH AFRICA SPEC

1105CYLINDER BLOCK

→ Go to FIG 11-05

1502OIL FILTER

→ Go to FIG 15-02

15710COOLER ASSY, OIL

main15710-28020i2AZFE..ACV36..ATM;2AZFE..ACV36..MTM..GCC; 2AZFE..ACV36..MTM..ALT200208-200408

SOUTH AFRICA SPEC

15710BRING, O(FOR OIL COOLER)

main90301-52006i2AZFE..ACV36..ATM;2AZFE..ACV36..MTM..GCC; 2AZFE..ACV36..MTM..ALT200208-200408

SOUTH AFRICA SPEC

15777HOSE, OIL COOLER

main16267-0H010i2AZFE..ACV36..ATM;2AZFE..ACV36..MTM..GCC; 2AZFE..ACV36..MTM..ALT200208-200408

SOUTH AFRICA SPEC

main16267-28080i2AZFE..ACV36..ATM;2AZFE..ACV36..MTM..GCC; 2AZFE..ACV36..MTM..ALT200605

SOUTH AFRICA SPEC

15777BPIPE, OIL COOLER

main16279-0H010i2AZFE..ACV36..ATM;2AZFE..ACV36..MTM..GCC; 2AZFE..ACV36..MTM..ALT200208-200408

(L); SOUTH AFRICA SPEC,(L)

main16279-28010i2AZFE..ACV36..ATM;2AZFE..ACV36..MTM..GCC; 2AZFE..ACV36..MTM..ALT200408

(J); SOUTH AFRICA SPEC,(J)

15777CHOSE, OIL COOLER

main16281-0H010i2AZFE..ACV36..ATM;2AZFE..ACV36..MTM..GCC; 2AZFE..ACV36..MTM..ALT200208-200408

(L); SOUTH AFRICA SPEC,(L)

main16281-28010i2AZFE..ACV36..ATM;2AZFE..ACV36..MTM..(ALT,GLI,XLI)200508

15777DCLAMP OR CLIP, HOSE(FOR OIL COOLER HOSE)

main96134-41900×4i2AZFE..ACV36..ATM;2AZFE..ACV36..MTM..GCC; 2AZFE..ACV36..MTM..ALT200408

SOUTH AFRICA SPEC

15777RGASKET(FOR OIL COOLER PIPE UNION BOLT)

main16258-0H030i2AZFE..ACV36..ATM;2AZFE..ACV36..MTM..GCC; 2AZFE..ACV36..MTM..ALT200208-200408

(L); SOUTH AFRICA SPEC,(L)

main16258-28020i2AZFE..ACV36..ATM;2AZFE..ACV36..MTM..GCC; 2AZFE..ACV36..MTM..ALT200208-200304

(J); SOUTH AFRICA SPEC,(J)

main16258-28021i2AZFE..ACV36..ATM;2AZFE..ACV36..MTM..GCC; 2AZFE..ACV36..MTM..ALT200304-200308

(J); SOUTH AFRICA SPEC,(J)

main16258-28040i2AZFE..ACV36..ATM;2AZFE..ACV36..MTM..GCC; 2AZFE..ACV36..MTM..ALT200308-200408

(J); SOUTH AFRICA SPEC,(J)

9011606127

main90116-06127

9012606015

main90126-06015

91631G0614

main91631-G0614

9415080640

main94150-80640

13 parts on this diagram · 2 diagrams in section
