ALTERNATOR

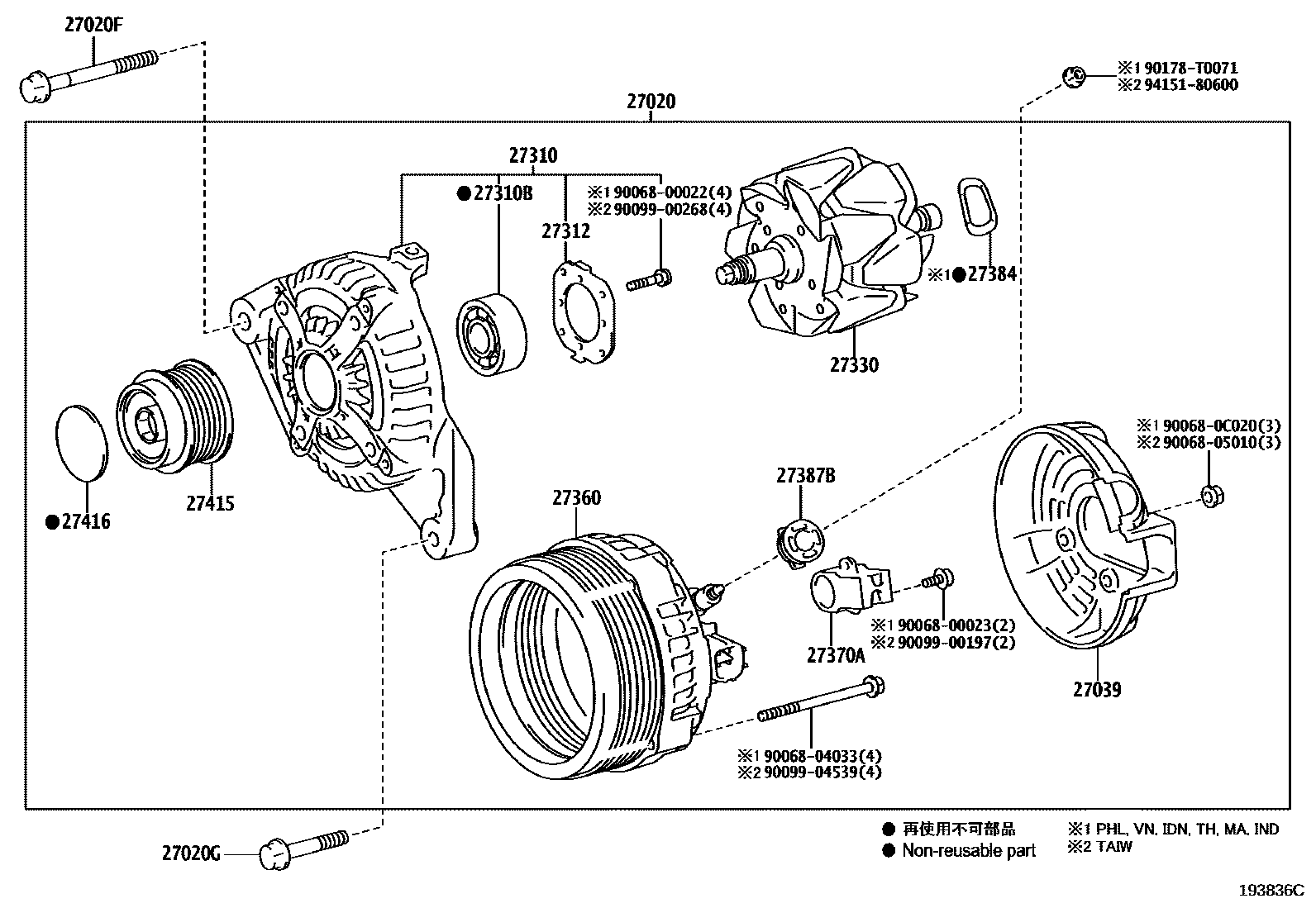

Parts diagram
27020ALTERNATOR ASSY
main27060-0H091i201112-201503
12V 80A
main27060-0H121i201203-201504
12V 80A
main27060-0V120i201112-201503
12V 80A
main27060-0V130i201203-201504
12V 80A
main27060-0V220i201503-201903
12V 100A,MARK 27060-0V220
main27060-0V221i201904-202007
12V 100A,MARK 27060-0V221
main27060-0V230i201502-201901
12V 100A,MARK 27060-0V230
main27060-0V240i201502-201903
12V 80A
main27060-0V370i201902-201903
12V 100A,MARK 27060-0V370
27020FBOLT, NO.1(FOR ALTERNATOR)
main90105-10562i201112-202007
main90105-T0295i201405-201903
main91512-81085i201112-201504
27020GBOLT, NO.2(FOR ALTERNATOR)
main90105-T0079i201203-201903
main91551-80840i201112-201504
main91552-81045i201112-202007
27039COVER, ALTERNATOR REAR END
main27039-0C020i201112-201504
main27039-0M100i201502-201903
main27039-0T260i201503-202007
main27039-0V220i201502-201903
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-0H080i201112-201503
main27310-0H100i201203-201504
main27310-0V120i201112-201503
main27310-0V130i201203-201504
main27310-0V140i201503-201904
main27310-0V200i201904-202007
main27310-0V220i201502-201902
main27310-0V230i201502-201903
main27310-0V240i201902-201903
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90068-10029i201112-201504
main90068-10036i201203-201504
main90068-10040i201502-201903
main90068-10042i201502-201902
PNC27020=27060-0V230
main90068-10042i201503-201904
PNC27020=27060-0V220
main90068-10050i201902-201903
PNC27020=27060-0V370
main90068-10050i201904-202007
PNC27020=27060-0V221
27312PLATE, RETAINER
main27312-0C020i201112-201903
main27312-0M070i201503-202007
27330ROTOR ASSY, ALTERNATOR
main27330-0H080i201112-201503
main27330-0H090i201203-201504
main27330-0M040i201203-201504
main27330-0M100i201502-201903
main27330-0T260i201503-202007
main27330-0V220i201502-201903
27360COIL ASSY, ALTERNATOR
main27360-0H081i201112-201503
main27360-0H091i201203-201504
main27360-0V120i201112-201503
main27360-0V130i201203-201504
main27360-0V210i201503-202007
main27360-0V220i201502-201902
main27360-0V230i201502-201903
main27360-0V340i201902-201903
27370AHOLDER ASSY, ALTERNATOR BRUSH
main27370-0C020i201203-201504
main27370-0M040i201203-201903
main27370-0T030i201503-202007
main27370-31220i201112-201503
main27370-58460i201112-201503
27384WASHER
main27384-0C020i201203-201504
main27384-16380i201112-201503
27387BINSULATOR, ALTERNATOR TERMINAL
main27387-0C020i201112-201903
main27387-0H110i201503-202007
27415PULLEY, ALTERNATOR W/CLUTCH
main27415-0V010i201112-201307
main27415-0V011i201308-201903
main27415-36020i201502-202007
27416CAP, ALTERNATOR PULLEY
main27416-0W050i201112-201903
9006800022
9006800023
9006804033
9006805010
900680C020
9009900197
9009900268
9009904539
90178T0071
9415180600

24 parts on this diagram · 5 diagrams in section
