VACUUM PIPING

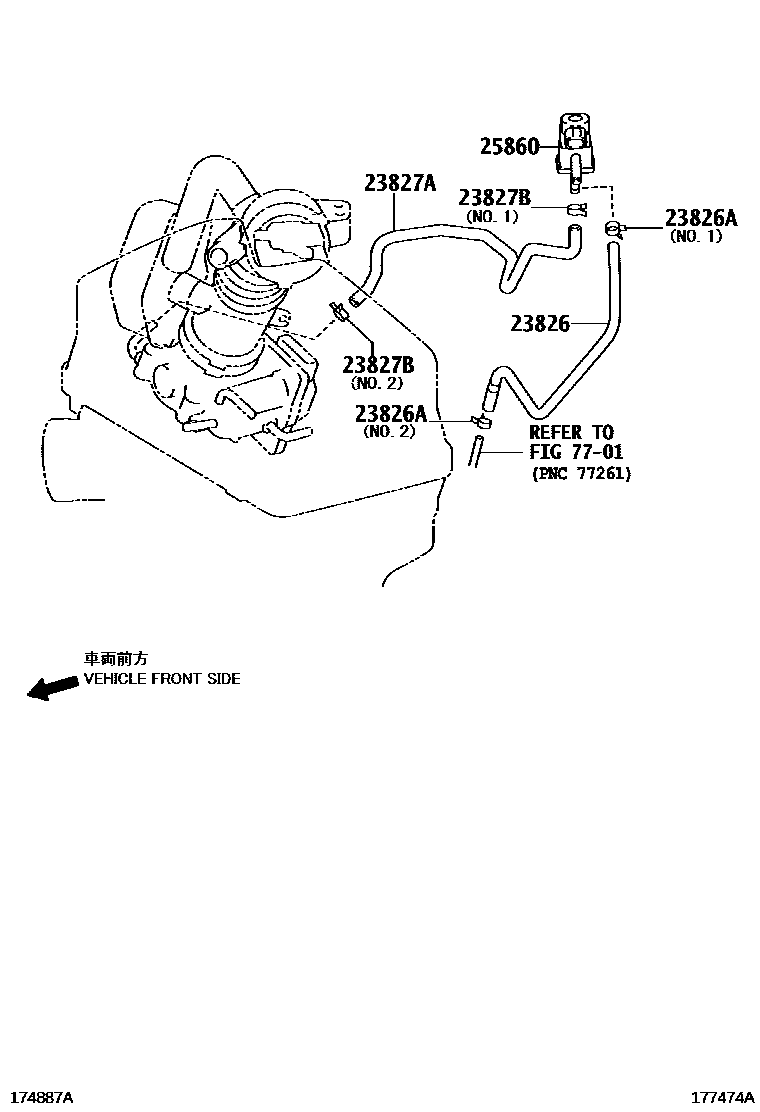

Parts diagram
23826HOSE, FUEL VAPOR FEED, NO.1
main23826-0H350i201203-201504
main23826-0H360i201112-201503
main23826-0V120i201203-201504
main23826-0V130i201203-201903
main23826-0V160i201112-201503
main23826-0V170i201202-201503
main23826-0V240i201502-201903
23826ACLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
main90466-11003i201502-201903
NO.1
main90466-11003i201112-201504
NO.1:REFER ILLUST.
main90466-13004i201503-201809
NO.2
main90466-13004i201112-201504
NO.2:REFER ILLUST.
main96132-51100i201502-201903
NO.1,NO.2
main96132-51100i201503-202007
main96132-51300i201202-201504
NO.2:REFER ILLUST.
main96132-51300i201503-201809
NO.2
main96132-51300i201502-201811
23827AHOSE, FUEL VAPOR FEED, NO.2
main23826-0H140i201203-201504
main23826-0H160i201112-201503
main23827-0V070i201203-201809
main23827-0V100i201112-201503
main23827-0V110i201202-201809
main23827-0V120i201203-201504
23827BCLIP(FOR FUEL VAPOR FEED HOSE, NO.2)
main90466-11003i201112-201504
NO.1:REFER ILLUST.
main90466-13004i201112-201903
main96132-51000i201112-201504
NO.2:REFER ILLUST.
25860VALVE ASSY, VACUUM SWITCHING, NO.1
main25860-0H120i201203-201903
main25860-0V150i201502-202007
main25860-28160i201112-201503
7701

6 parts on this diagram · 4 diagrams in section
