INTERIOR LAMP

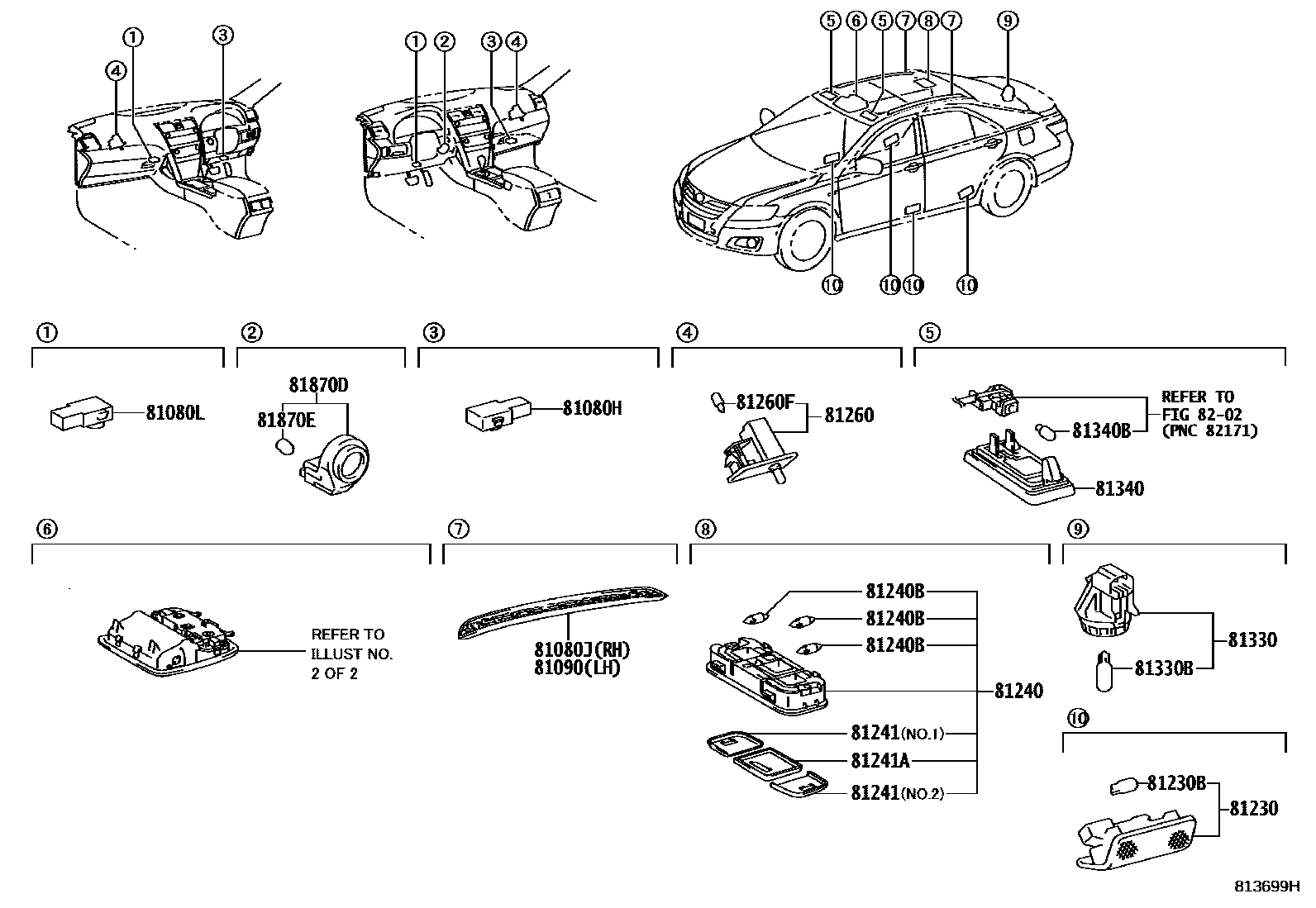

Parts diagram
81080HLAMP ASSY, INTERIOR ILLUMINATION, NO.1 RH
main81080-48010i200605-200907
81080JLAMP ASSY, INTERIOR ILLUMINATION, NO.1
main81080-06010-B0i200903
GRAY,TRIM2#; TW 2.4E SE PACKAGE,GRAY,TRIM2#; TW 2.4G HI PACKAGE,GRAY,TRIM2#; TW 2.4G P PACKAGE,GRAY,TRIM2#; TW 3.5V HI PACKAGE,GRAY,TRIM2#
main81080-06010-E0i200903
GREGE,TRIM4#; TW 2.4G HI PACKAGE,GREGE,TRIM4#; TW 2.4G P PACKAGE,GREGE,TRIM4#; TW 3.5V HI PACKAGE,GREGE,TRIM4#
main81080-06020-B0i200907
GRAY,TRIM2#
81080LLAMP ASSY, INTERIOR ILLUMINATION, NO.1 LH
main81080-48010i200605-200903
81090LAMP ASSY, INTERIOR ILLUMINATION, NO.2
main81090-06010-B0i200903
GRAY,TRIM2#; TW 2.4E SE PACKAGE,GRAY,TRIM2#; TW 2.4G HI PACKAGE,GRAY,TRIM2#; TW 2.4G P PACKAGE,GRAY,TRIM2#; TW 3.5V HI PACKAGE,GRAY,TRIM2#
main81090-06010-E0i200903
GREGE,TRIM4#; TW 2.4G HI PACKAGE,GREGE,TRIM4#; TW 2.4G P PACKAGE,GREGE,TRIM4#; TW 3.5V HI PACKAGE,GREGE,TRIM4#
main81090-06020-B0i200907
GRAY,TRIM2#
81230LAMP ASSY, COURTESY
main81230-06030×4i200903
main81230-47010×4i200608-200907
81230BBULB(FOR COURTESY LAMP)
main90981-12010×4i200605-200903
12V 5W
81240LAMP ASSY, ROOM, NO.1
main81240-06041-B1i200605-200909
GRAY,TRIM2#
main81240-06041-E0i200605-200909
GREGE,TRIM4#
81240BBULB, ROOM LAMP, NO.1
main90981-14004×3i200605-200907
12V 8W
81241LENS, ROOM LAMP, NO.1
main81241-8C002i200605-200709
NO.1
main81241-8C004i200903
NO.2
81241ALENS, ROOM LAMP, NO.2
main81241-8C003i200605-200709
81260LAMP ASSY, GLOVE BOX
main81260-06030i200605-200709
main81260-33030i200608-200909
81260FBULB(FOR GLOVE BOX LAMP)
main90981-11018i200605-200909
12V 1.2W W/O SOCKET
81330LAMP ASSY, LUGGAGE COMPARTMENT, NO.1
main81330-02030i200608-200907
main81330-0D020i200605-200709
81330BBULB, LUGGAGE COMPARTMENT LAMP
main90981-11020i200605-200907
12V 3.8W
81340LAMP ASSY, VANITY
main81340-30100-B1×2i200605-200909
GRAY,TRIM2#
main81340-30100-E1×2i200605-200907
GREGE,TRIM4#
81340BBULB (FOR VANITY LAMP)
main90981-11062×2i200605-200709
12V 8W
81870DLAMP ASSY, KEY CYLINDER
main81870-22130i200907
81870EBULB, KEY CYLINDER LAMP
main84999-10250i200605-200903
14V 1.4W
8202WIRING & CLAMP

19 parts on this diagram · 2 diagrams in section
