REAR DISC BRAKE CALIPER & DUST COVER

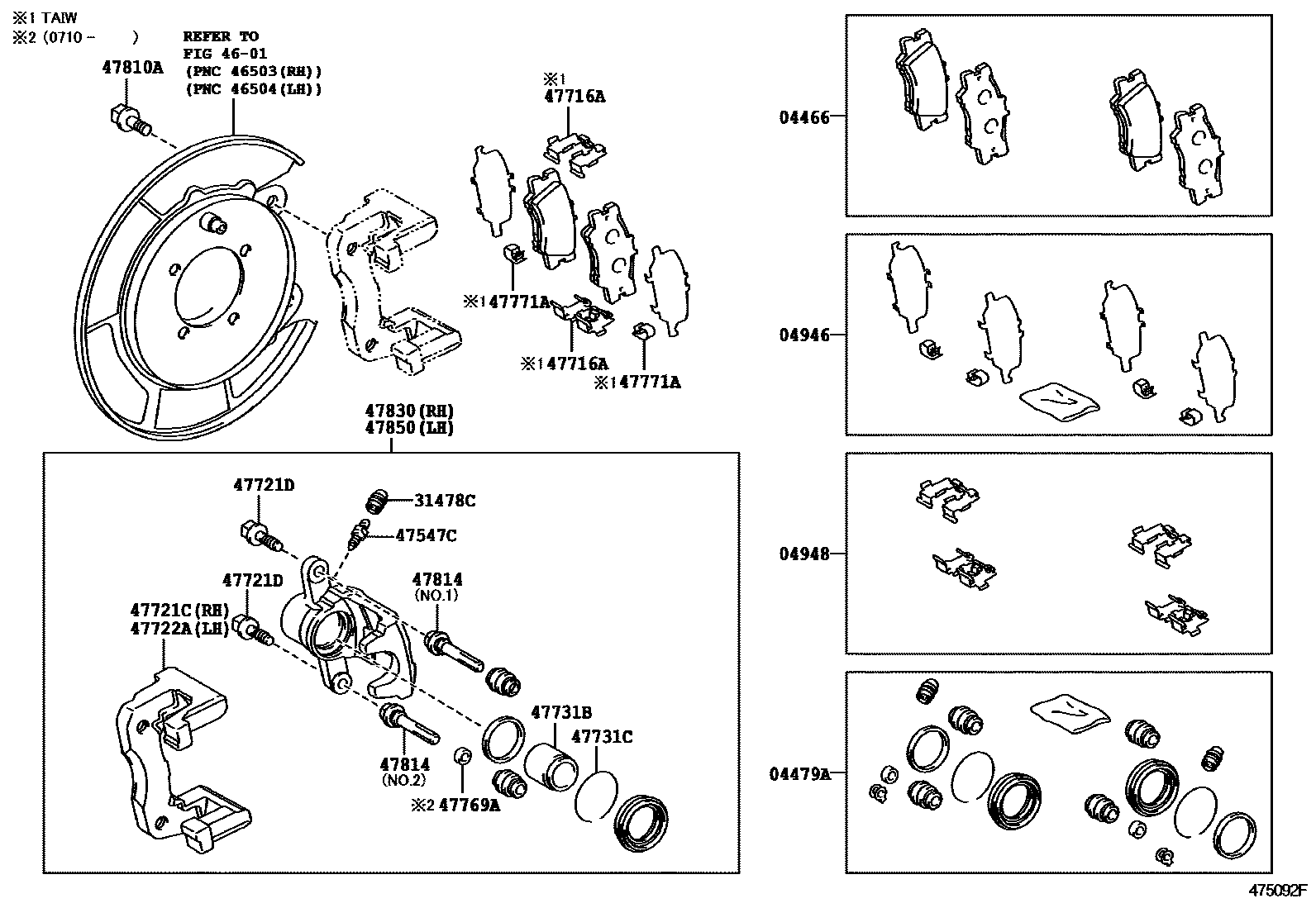

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-06070i200608-200710
MARK NBK D6234
main04466-06100i200710-200909
MARK NBK D6234
main04466-33160i200605-200710
MARK NBK D6234
main04466-33180i200710-200903
MARK NBK D6247
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-06260i200608-200804
main04479-06290i200804-201110
main04479-06330i201110-201207
main04479-33240i200605-200803
main04479-33260i200804-201109
main04479-33340i201109-201112
04946SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
main04946-06080i200608-201202
main04946-06110i201203-201207
main04946-33040i200605-201112
04948FITTING KIT, DISC BRAKE, REAR
main04948-06040i200608-200710
main04948-06041i200710-201202
main04948-33030i200605-200710
main04948-33040i200710-201207
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-06010i201110-201206
main31478-50020i200605-201112
4601
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main47547-20010i200605-201206
47716APLATE, PAD SUPPORT, NO.1(FOR REAR DISC BRAKE)
main47816-33210i200605-200709
main47816-33211i200710-200903
47721CMOUNTING, REAR DISC BRAKE CYLINDER, RH
main47821-06090i200608-200710
main47821-06091i200710-201110
main47821-06140i201110-201206
main47821-33210i200605-200710
main47821-33211i200710-201009
main47821-33240i201009-201109
main47821-33241i201109-201112
47721DBOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
main90016-AA603i200608-201206
*8-1.00PX23-15
main90105-08164i200605-201112
*8-1.00PX23-15
47722AMOUNTING, REAR DISC BRAKE CYLINDER, LH
main47822-06090i200608-200710
main47822-06091i200710-201110
main47822-06130i201110-201206
main47822-33210i200605-200710
main47822-33211i200710-201009
main47822-33240i201009-201109
main47822-33241i201109-201112
47731BPISTON, REAR DISC BRAKE
main47831-06090i200608-201206
main47831-33210i200605-201112
47731CRING, SET(FOR REAR DISC BRAKE PISTON)
main90016-AU501i200608-201206
main90520-52006i200605-201112
47769ABUSH, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47879-06091i200710-201110
main47879-06140i201110-201206
main47879-33211i200710-201109
main47879-33240i201109-201112
47771APLATE, PAD WEAR INDICATOR(FOR REAR DISC BRAKE)
main47771-32030i200605-201112
47810ABOLT, HEXAGON(FOR REAR CALIPER)
main90119-10379i200605-200909
47814PIN, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47814-33210i200605-200710
NO.1 & NO.2
main47814-33210i200710-201110
NO.1
main47814-33211i200710-201110
NO.2
main47814-33240i201109-201206
NO.1
main47815-33240i201109-201206
NO.2
47830CYLINDER ASSY, DISC BRAKE, REAR RH
main47830-06090i200608-200710
main47830-06091i200710-201110
main47830-06140i201110-201206
main47830-33210i200605-200710
main47830-33211i200710-201109
main47830-33240i201109-201112
47850CYLINDER ASSY, DISC BRAKE, REAR LH
main47850-06090i200608-200710
main47850-06091i200710-201110
main47850-06130i201110-201206
main47850-33210i200605-200710
main47850-33211i200710-201109
main47850-33240i201109-201112

19 parts on this diagram · 1 diagram in section
