ALTERNATOR

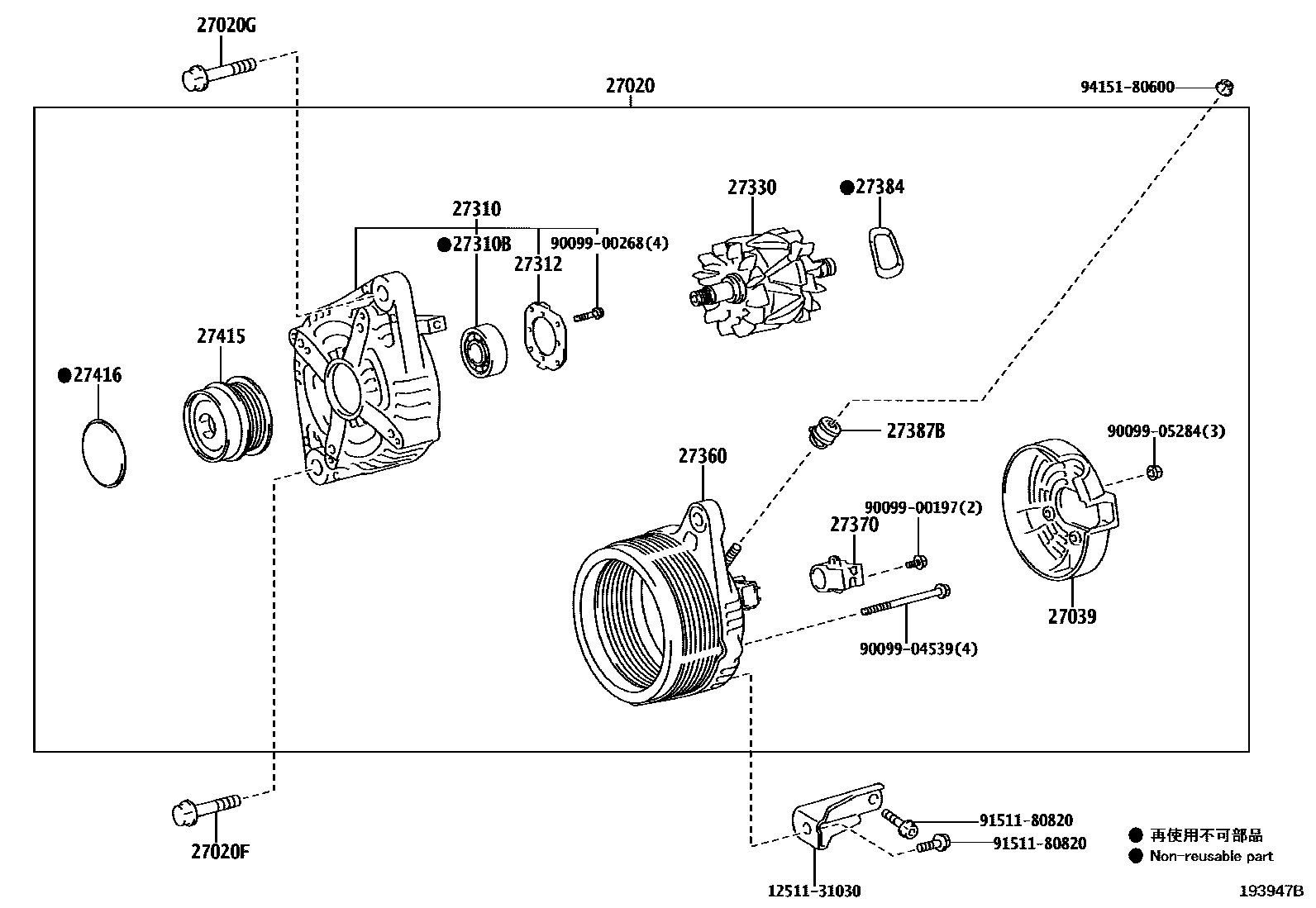

Parts diagram
27020ALTERNATOR ASSY
main27060-31112i201206-201708
12V 130A
main27060-31331i201708
12V 150A
main27060-36070i201206-201208
12V 130A
main27060-36071i201209-201507
12V 130A
main27060-36110i201507
12V 130A
main27060-36120i201507-201805
12V 150A
27020FBOLT, NO.1(FOR ALTERNATOR)
main90105-10562i201206-201507
main91552-81040i201206-201507
27020GBOLT, NO.2(FOR ALTERNATOR)
main90105-10591i201709
main91552-81045i201206-201708
main91552-81070i201206-201507
27039COVER, ALTERNATOR REAR END
main27039-31390i201206-201507
main27039-31390i201507
INTERMITTENT WIPER-WITH(RAIN SENSOR & TIME ADJUSTMENT)
main27039-37220i201507
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-31290i201206-201507
main27310-36090i201507
INTERMITTENT WIPER-WITH(RAIN SENSOR & TIME ADJUSTMENT)
main27310-36090i201206-201507
main27310-36190i201507
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90099-10223i201206-201507
27312PLATE, RETAINER
main27312-72100i201206-201507
27330ROTOR ASSY, ALTERNATOR
main27330-33090i201206-201708
main27330-37220i201507
main27330-58460i201507
INTERMITTENT WIPER-WITH(RAIN SENSOR & TIME ADJUSTMENT)
main27330-58460i201708
27360COIL ASSY, ALTERNATOR
main27360-31310i201206-201708
main27360-31491i201708
main27360-36110i201206-201208
main27360-36111i201208-201507
main27360-36190i201507
main27360-36200i201507-201806
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-31220i201206-201507
27384WASHER
main27384-50030i201206-201507
main27384-50030i201507
INTERMITTENT WIPER-WITH(RAIN SENSOR & TIME ADJUSTMENT)
27387BINSULATOR, ALTERNATOR TERMINAL
main27387-20130i201206-201507
27415PULLEY, ALTERNATOR W/CLUTCH
main27415-0V040i201507
main27415-0W020i201206-201307
main27415-0W021i201308-201507
main27415-0W130i201206-201306
main27415-0W131i201307-201507
27416CAP, ALTERNATOR PULLEY
main27416-0W050i201206-201507
1251131030BRACKET, ALTERNATOR, NO.1
9009900197
9009900268
9009904539
9009905284
9151180820
9415180600

21 parts on this diagram · 2 diagrams in section
