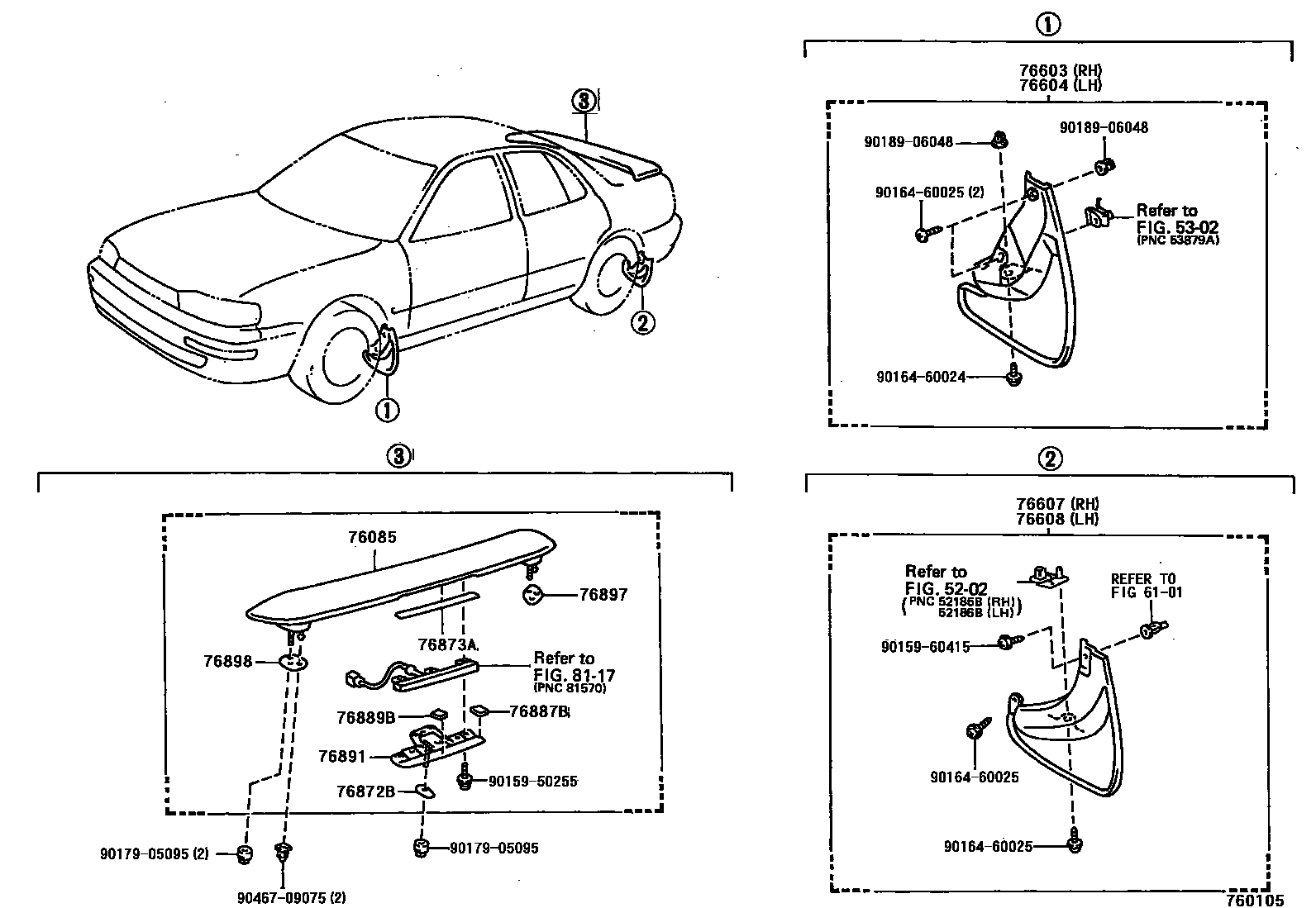

MUDGUARD & SPOILER

6101SIDE MEMBER

→ Go to FIG 61-01

76085SPOILER SUB-ASSY, REAR

main76085-33020-03iVCV10..JPP..(GD,LUM)199208-199308

SUPER SILVER 3 M,176

main76085-33020-05iVCV10..JPP..(GD,LUM)199208-199308

BEIGE MICA M,4J1

main76085-33020-08iVCV10..JPP..(GD,LUM)199208-199308

SUPER WHITE 2,040

main76085-33020-14iVCV10..JPP..(GD,LUM)199208-199308

DARK BLUE MICA,8J4

main76085-33020-D3iVCV10..JPP..(GD,LUM)199208-199308

RED MICA ME,3K4

main76085-33020-J2iVCV10..JPP..(GD,LUM)199208-199308

LT.BLUE MICA ME,8J6

main76871-33900iSXV10,VCV10..JPP..(GD,LUM,SEI)199308-199408

main76871-33902iSXV10..JPP..GL199510-199512

GL-LIMITED

76603MUDGUARD SUB-ASSY, FRONT FENDER, RH

main76621-39225iSXV1#,VCV10..JPP..(GL,I,SI,XL)199208

main76621-39275-A0iSXV10,VCV10..JPP..(GD,GL,LUM)199408-199608

SUPER WHITE 2,040

main76621-39275-B0iVCV10..JPP..(GD,LUM)199208-199308

SUPER SILVER 3 ME,176

main76621-39275-B1iSXV10,VCV10..JPP..(GD,GL,LUM)199408-199608

BLUISH SILVER ME,1A0

main76621-39275-C0iVCV10..JPP..(GD,LUM)199208-199308

BLACK,3K4 ,8J4

main76621-39275-D0iVCV10..JPP..(GD,LUM)199308-199408

RED MICA ME,3K4

main76621-39275-D3iSXV10,VCV10..JPP..(GD,GL,LUM)199508-199608

MAGENTA MC,3L3

main76621-39275-E0iVCV10..JPP..(GD,LUM)199208-199308

BEIGE MICA ME,4J1

main76621-39275-E1iVCV10..JPP..(GD,LUM)199308-199408

BEIGE ME,4M9

main76621-39275-E2iVCV10..JPP..GD199607-199608

LIMITED EDITION,FLAXEN MM,28Y

main76621-39275-G0iVCV10..JPP..(GD,LUM)199308-199408

DK. GREEN MICA,6M1

main76621-39275-G2iSXV10,VCV10..JPP..(GD,GL,LUM)199408-199608

GREENISH SILVER M.M,6L3

main76621-39275-G3iSXV10,VCV10..JPP..(GD,GL,LUM)199508-199608

DK. GREEN M.M.,6P2

main76621-39275-J0iVCV10..JPP..(GD,LUM)199208-199408

LT. BLUE MICA ME,8J6

main76621-39275-J2iSXV10,VCV10..JPP..(GD,GL,LUM)199408-199608

DARK BLUE M.M,8K0

76604MUDGUARD SUB-ASSY, FRONT FENDER, LH

main76622-39225iSXV1#,VCV10..JPP..(GL,I,SI,XL)199208

main76622-39275-A0iSXV10,VCV10..JPP..(GD,GL,LUM)199408-199608

SUPER WHITE 2,040

main76622-39275-B0iVCV10..JPP..(GD,LUM)199208-199308

SUPER SILVER 3 ME,176

main76622-39275-B1iSXV10,VCV10..JPP..(GD,GL,LUM)199408-199608

BLUISH SILVER ME,1A0

main76622-39275-D0iVCV10..JPP..(GD,LUM)199308-199408

RED MICA ME,3K4

main76622-39275-D3iSXV10,VCV10..JPP..(GD,GL,LUM)199508-199608

MAGENTA MC,3L3

main76622-39275-E0iVCV10..JPP..(GD,LUM)199208-199308

BEIGE MICA ME,4J1

main76622-39275-E1iVCV10..JPP..(GD,LUM)199308-199408

BEIGE ME,4M9

main76622-39275-E2iVCV10..JPP..GD199607-199608

LIMITED EDITION,FLAXEN MM,28Y

main76622-39275-G0iSXV10,VCV10..JPP..(GD,GL,LUM)199408-199508

DK. GREEN MICA,6M1

main76622-39275-G1iSXV10,VCV10..JPP..(GD,GL,LUM)199408-199608

GREENISH SILVER M.M,6L3

main76622-39275-G2iSXV10,VCV10..JPP..(GD,GL,LUM)199508-199608

DK. GREEN M.M.,6P2

main76622-39275-J0iVCV10..JPP..(GD,LUM)199208-199408

LT. BLUE MICA ME,8J6

main76622-39275-J2iSXV10,VCV10..JPP..(GD,GL,LUM)199408-199608

DARK BLUE M.M,8K0

76607MUDGUARD SUB-ASSY, QUARTER PANEL, REAR RH

main76625-39305iSXV1#,VCV10..JPP..(GL,I,SI,XL)199208

main76625-39415-A0iVCV10..JPP..(GD,LUM)199208-199408

SUPER WHITE 2,040

main76625-39415-B0iVCV10..JPP..(GD,LUM)199208-199308

SUPER SILVER 3 ME,176

main76625-39415-B1iSXV10,VCV10..JPP..(GD,GL,LUM)199408-199608

BLUISH SILVER ME,1A0

main76625-39415-C0iVCV10..JPP..(GD,LUM)199208-199308

BLACK,3K4 ,8J4

main76625-39415-D0iVCV10..JPP..(GD,LUM)199308-199408

RED M.M,3K4

main76625-39415-D2iSXV10,VCV10..JPP..(GD,GL,LUM)199508-199608

MAGENTA MC.,3L3

main76625-39415-E0iVCV10..JPP..(GD,LUM)199208-199308

BEIGE MICA ME,4J1

main76625-39415-E1iSXV10,VCV10..JPP..(GD,GL,LUM)199408-199608

BEIGE ME,4M9

main76625-39415-E2iVCV10..JPP..GD199607-199608

LIMITED EDITION,FLAXEN MM,28Y

main76625-39415-G0iSXV10,VCV10..JPP..(GD,GL,LUM)199408-199508

DK. GREEN MICA,6M1

main76625-39415-G1iSXV10,VCV10..JPP..(GD,GL,LUM)199408-199608

GREENISH SILVER M.M,6L3

main76625-39415-G2iSXV10,VCV10..JPP..(GD,GL,LUM)199508-199608

DK. GREEN M.M.,6P2

main76625-39415-J0iVCV10..JPP..(GD,LUM)199208-199408

LT. BLUE MICA ME,8J6

main76625-39415-J1iVCV10..JPP..(GD,LUM)199308-199408

DARK BLUE M.M,8K0

76608MUDGUARD SUB-ASSY, QUARTER PANEL, REAR LH

main76626-39305iSXV1#,VCV10..JPP..(GL,I,SI,XL)199208

main76626-39415-A0iSXV10,VCV10..JPP..(GD,GL,LUM)199408-199608

SUPER WHITE 2,040

main76626-39415-B0iVCV10..JPP..(GD,LUM)199208-199308

SUPER SILVER 3 ME,176

main76626-39415-B1iSXV10,VCV10..JPP..(GD,GL,LUM)199408-199608

BLUISH SILVER ME,1A0

main76626-39415-C0iVCV10..JPP..(GD,LUM)199208-199308

BLACK,3K4 ,8J4

main76626-39415-D0iVCV10..JPP..(GD,LUM)199308-199408

RED M.M,3K4

main76626-39415-D2iSXV10,VCV10..JPP..(GD,GL,LUM)199508-199608

MAGENTA MC.,3L3

main76626-39415-E0iVCV10..JPP..(GD,LUM)199208-199308

BEIGE MICA ME,4J1

main76626-39415-E1iVCV10..JPP..(GD,LUM)199308-199408

BEIGE ME,4M9

main76626-39415-E2iSXV10..JPP..GL199605-199607

LIMITED EDITION,FLAXEN MM,28Y

main76626-39415-G0iSXV10,VCV10..JPP..(GD,GL,LUM)199408-199508

DK. GREEN MICA,6M1

main76626-39415-G1iSXV10,VCV10..JPP..(GD,GL,LUM)199408-199608

GREENISH SILVER M.M,6L3

main76626-39415-G2iSXV10,VCV10..JPP..(GD,GL,LUM)199508-199608

DK. GREEN M.M.,6P2

main76626-39415-J0iVCV10..JPP..(GD,LUM)199208-199408

LT. BLUE MICA ME,8J6

main76626-39415-J1iVCV10..JPP..(GD,LUM)199308-199408

DARK BLUE M.M,8K0

76872BPROTECTOR, REAR SPOILER, CENTER

main76872-33010iMCV10,SXV10,VCV10..JPP..(GD,LUM,SEI)199208

76873APROTECTOR, REAR SPOILER, RH

main76873-32020iSXV10,VCV10..JPP..(GD,LUM,SEI)199208-199410

76887BPROTECTOR, REAR SPOILER SIDE, NO.2

main76887-32010iSXV10..JPP..GL199510-199512

GL-LIMITED

76889BSEAL, REAR SPOILER, NO.1

main76889-32020iSXV10..JPP..GL199510-199512

GL-LIMITED

76891SPOILER, REAR NO.1

main76891-33020-A0iVCV10..JPP..(GD,LUM)199208-199308

SUPER WHITE 2,040

main76891-33020-B0iVCV10..JPP..(GD,LUM)199208-199308

SUPER SILVER 3 M.,176

main76891-33020-D3iVCV10..JPP..(GD,LUM)199208-199308

RED MICA ME,3K4

main76891-33020-E0iVCV10..JPP..(GD,LUM)199208-199308

BEIGE MICA M.,4J1

main76891-33020-J1iVCV10..JPP..(GD,LUM)199208-199308

DK.BLUE MICA,8J4

main76891-33020-J2iVCV10..JPP..(GD,LUM)199208-199308

LT.BLUE MICA ME,8J6

main76891-33900iSXV10..JPP..GL199510-199512

GL-LIMITED

76897PROTECTOR, REAR SPOILER, SIDE RH

main76897-33020iSXV10..JPP..GL199510-199512

GL-LIMITED

76898PROTECTOR, REAR SPOILER, SIDE LH

main76898-33020iSXV10..JPP..GL199510-199512

GL-LIMITED

9015950255

main90159-50255

9015960415

main90159-60415

9016460024

main90164-60024

9016460025

main90164-60025

9017905095

main90179-05095

9018906048

main90189-06048

9046709075

main90467-09075

20 parts on this diagram · 1 diagram in section
