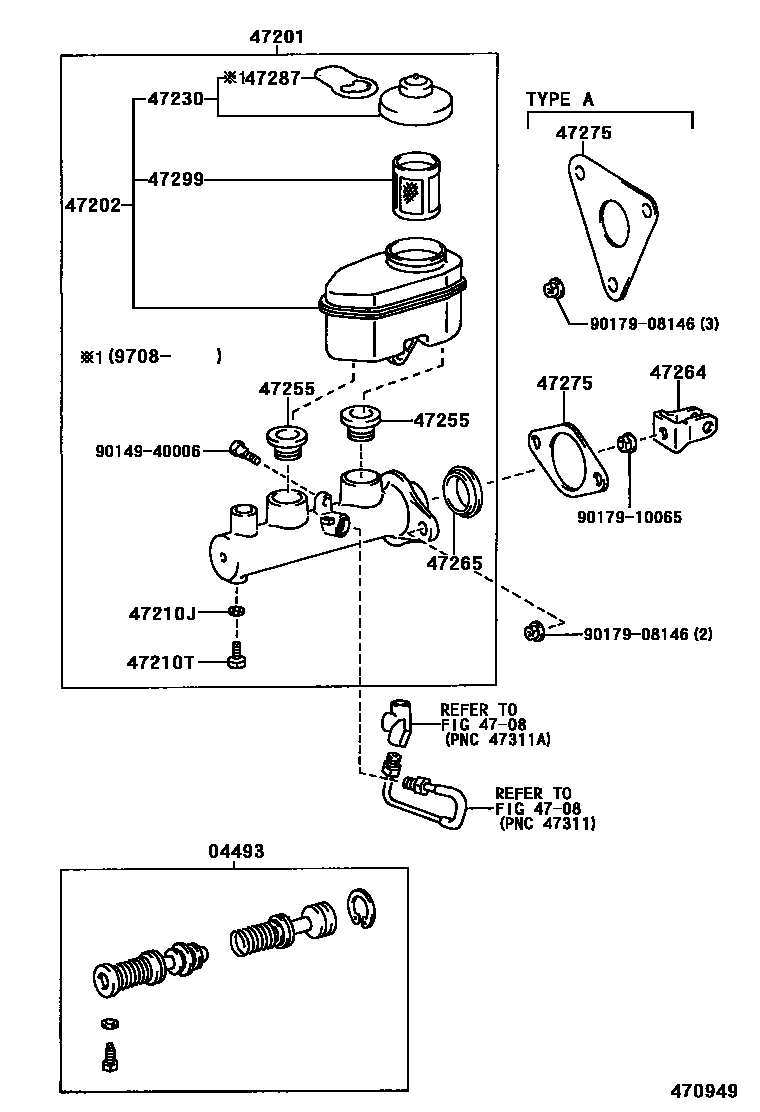

BRAKE MASTER CYLINDER

04493CYLINDER KIT, BRAKE MASTER

main04493-2B010iSXV10..JPP..SEI199708

main04493-33010iSXV10,VCV10..JPP..LHD199208-199408

sub04493-33050

main04493-33020iVCV10..JPP..(GD,LUM)199208-199408

W(ABS)

sub04493-33060

main04493-33030iSXV1#..JPP..RHD199208-199708

main04493-33040iVCV10..JPP..SEI199208-199708

sub04493-20310

main04493-33050iSXV10,VCV10..JPP..LHD199408-199608

main04493-33060iVCV10..JPP..LHD199408-199608

W(ABS)

sub04493-33160

main04493-33060iMCV10..JPP199708

sub04493-33160

main04493-44010iSXV1#..JPP..(I,SI)199708

4708

47201CYLINDER SUB-ASSY, BRAKE MASTER

main47201-33030iSXV10,VCV10..JPP..LHD199208-199408

main47201-33040iVCV10..JPP..(GD,LUM)199208-199408

W(ABS)

main47201-33050iSXV1#..JPP..RHD199208-199708

main47201-33060iVCV10..JPP..SEI199208-199708

main47201-33090iSXV1#..JPP..(I,SI)199708

main47201-33110iSXV10,VCV10..JPP..LHD199408-199608

main47201-33130iVCV10..JPP..LHD199408-199608

W(ABS)

main47201-33140iMCV10..JPP199708

main47201-33160iSXV10..JPP..SEI199708

47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER

main47220-33011iSXV1#,VCV10..JPP199208-199708

main47220-33040iMCV10,SXV1#..JPP199708

47210JGASKET(FOR MASTER CYLINDER)

main90029-43001iMCV10..JPP199910

main90430-06104iMCV10,SXV1#,VCV10..JPP199208-199910

47210TBOLT(FOR BRAKE MASTER CYLINDER)

main90109-06077iMCV10,SXV1#,VCV10..JPP199208

47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER

main47230-12040iSXV1#,VCV10..JPP199208-199408

main47230-20140iMCV10,SXV1#,VCV10..JPP199408

47255GROMMET, MASTER CYLINDER RESERVOIR

main47255-16010iMCV10,SXV1#,VCV10..JPP199208

47264CLEVIS, MASTER CYLINDER PUSH ROD

main47264-16020iSXV1#,VCV10..JPP199208-199311

main47264-20060iMCV10..JPP199708

main47264-33010iSXV1#,VCV10..JPP199311

47265BOOT, MASTER CYLINDER

main47265-20050iSXV1#,VCV10..JPP199208-199708

47275GASKET, BRAKE MASTER CYLINDER

main47275-12020iMCV10,SXV1#..JPP199408-199608

main47275-32010iSXV1#,VCV10..JPP..RHD199208-199708

TYPE A:REFER TO ILLUSTRATION

47287LABEL, BRAKE FLUID INFORMATION

main47287-20010iMCV10,SXV1#..JPP199708

47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR

main47299-24010iMCV10,SXV1#,VCV10..JPP199208

9014940006

main90149-40006

9017908146

main90179-08146

9017910065

main90179-10065

16 parts on this diagram · 1 diagram in section
