CYLINDER BLOCK

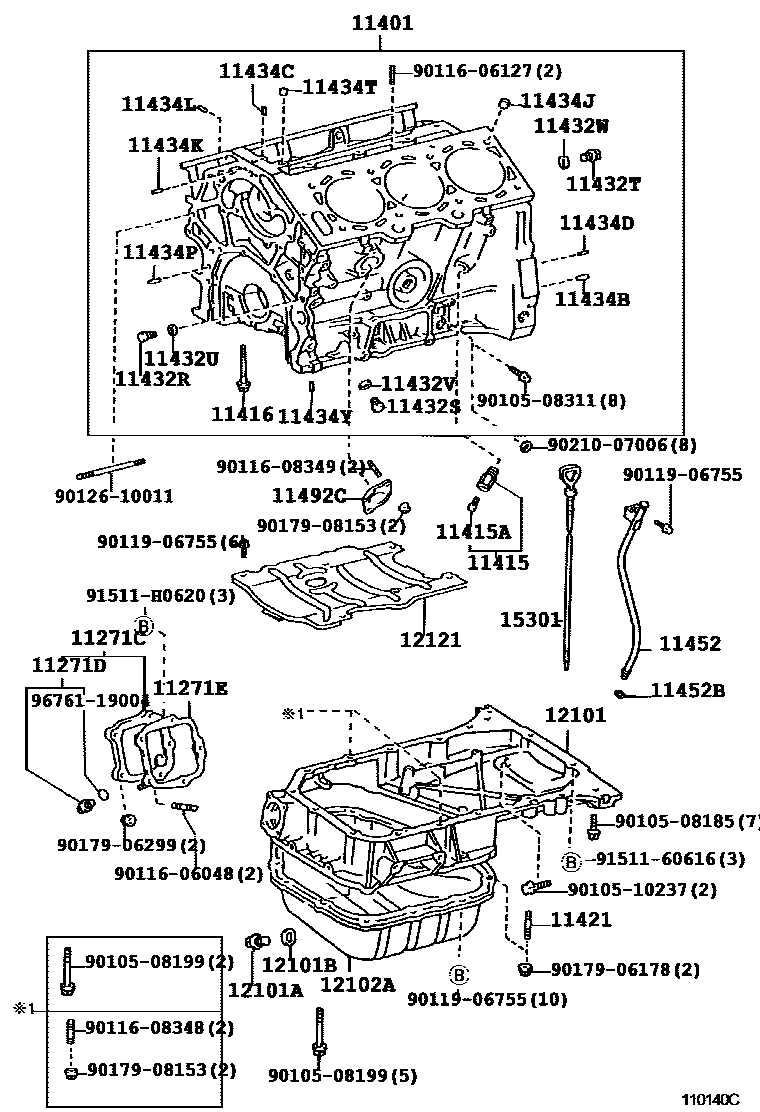

Parts diagram
11271CCOVER, CYLIVDER BLOCK SIDE
main11271-20010i199708
11271DPLUG, DRAIN COCK(FOR CYLINDER BLOCK SIDE COVER )
main90910-09104i199708
11271EGASKET, E.G.R COOLER
main25685-20010i199708
11401BLOCK SUB-ASSY, CYLINDER
main11401-29515i199708
main11401-69457i199208-199708
main11401-79555i199208-199508
main11401-79556i199508
main11401-79615i199208-199508
main11401-79616i199508-199511
main11401-79617i199511-199708
main11401-79775i199708
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90910-09095i199307-199708
main90910-09100i199208-199307
main90910-09107i199805
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90345-52001i199208-199805
main90910-09087i199307-199708
main96432-23814i199208-199307
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90105-10028i199208
main90910-02072i199208-199708
main90910-02114i199708
11421BOLT, STUD(FOR OIL PAN)
main90116-06022i199208-199709
main90116-06098i199708
main90116-06119i199208-199708
main92122-60610i199709
11432RPLUG, W/HEAD STRAIGHT SCREW, NO.1(FOR CYLINDER BLOCK)
main90341-16013i199708
11432SPLUG, W/HEAD STRAIGHT SCREW, NO.2(FOR CYLINDER BLOCK)
main90341-16013i199708
11432TPLUG, W/HEAD STRAIGHT SCREW, NO.3(FOR CYLINDER BLOCK)
main90341-20013i199708
11432UGASKET, STRAIGHT SCREW PLUG NO.1(FOR CYLINDER BLOCK)
main90430-16009i199708
11432VGASKET, STRAIGHT SCREW PLUG NO.2(FOR CYLINDER BLOCK)
main90430-16009i199708
11432WGASKET, STRAIGHT SCREW PLUG NO.3(FOR CYLINDER BLOCK)
main90430-20004i199708
11434BPIN, STRAIGHT(FOR CLUTCH HOUSING SET)
main90250-10113i199208-199708
L=22,OD=10
11434CPIN, STRAIGHT (FOR CYLINDER HEAD SET)
main90250-04097i199708
L=12,OD=4.0
11434DPIN, STRAIGHT(FOR ENGINE REAR OIL SEAL)
main90250-04097i199708
L=12,OD=4.0
main90250-06003i199208-199708
L=14,OD=6
11434JPIN, RING (FOR CYLINDER HEAD SET)
main90253-13017i199208
main90253-16001i199208-199708
11434KPIN, STRAIGHT(FOR WATER PUMP)
main90250-04097i199708
11434LPIN, STRAIGHT(FOR ENGINE MOUNTING)
main90250-04097i199708
11434PPIN, STRAIGHT(FOR OIL PUMP SET)
main90250-04097i199708
L=12,OD=4.0
main90253-11021i199208-199708
L=8,OD=11
11434TPIN, RING(FOR TIMING BELT IDLER BRACKET SET)
main90253-11021i199208-199708
11434YPIN, STRAIGHT(FOR OIL PAN)
main90250-04097i199708
11452GUIDE, OIL LEVEL GAGE
main11452-03020i199708
(L)
main11452-20020i199708
main11452-62030i199208-199708
main11452-74070i199208
(J)
11452BRING, O(FOR OIL LEVEL GAGE GUIDE)
main96721-19010i199208-199708
11492CPLATE, WATER SEAL
main11492-50010i199708
12101PAN SUB-ASSY, OIL
main12101-62050i199208-199708
main12101-74050i199208-199805
main12101-74110i199208-199607
main12101-74111i199607-199708
main12101-74150i199805
main12111-20031i199708-199710
main12111-20032i199710
12101APLUG(FOR OIL PAN DRAIN)
main90341-12012i199208-199708
main90341-12026i199208-199708
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-12027i199208-199312
main90430-12031i199208-199708
12102APAN SUB-ASSY, OIL, NO.2
main12102-20010i199708
12121PLATE, OIL PAN BAFFLE, NO.1
main12121-20020i199708-199711
main12121-20021i199711
main12122-62020i199208-199708
main12123-74040i199208
15301GAGE SUB-ASSY, OIL LEVEL
main15301-20020i199708-199711
main15301-20021i199711
main15301-62040i199208-199708
main15301-74060i199208
main15301-74070i199208-199708
main15301-74110i199708
9010508185
9010508199
9010508311
9010510237
9011606048
9011606127
9011608348
9011608349
9011906755
9012610011
9017906178
9017906299
9017908153
9021007006
9151160616
91511H0620
9676119004

49 parts on this diagram · 4 diagrams in section
