FUEL INJECTION SYSTEM

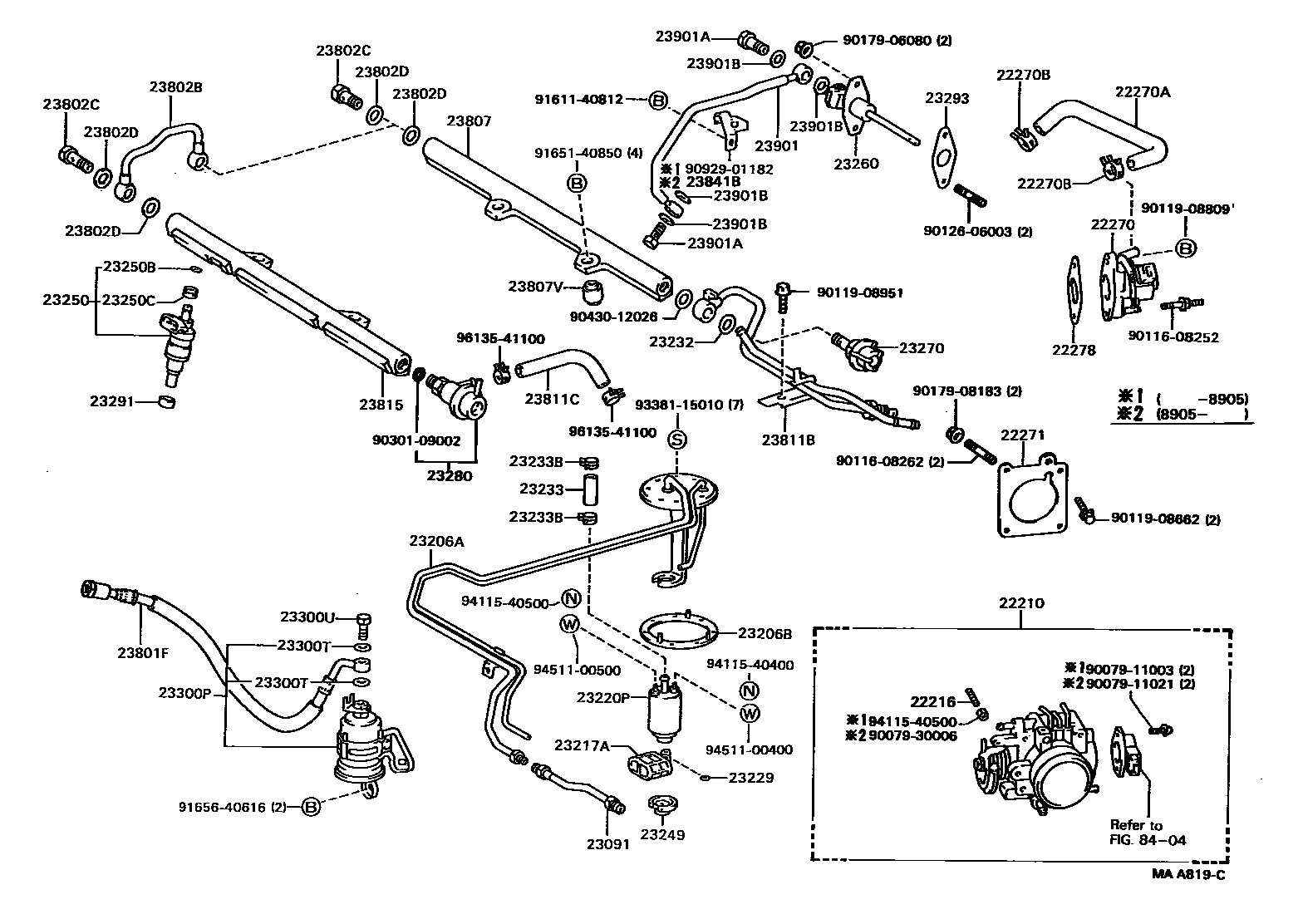

Parts diagram
22210BODY ASSY, THROTTLE
main22210-62030i198808-198908
main22210-62060i198908-199011
main22210-62100i199011-199106
22216SCREW, DASH POT ADJUSTING
main22216-62050i198908-199011
main22216-74010i198808-198908
22270VALVE ASSY, IDLE SPEED CONTROL(FOR THLOTTLE BODY)
main22270-62010i198808-199106
22270AHOSE, AIR, NO.1(FOR IDLE SPEED CONTROL VALVE)
main17341-62010i198808-199106
22270BCLIP(FOR AIR HOSE)
main90467-23003i198808-199106
22271GASKET, THROTTLE BODY
main22271-62020i198808-199106
22278GASKET, IDLE SPEED CONTROL VALVE
main22278-62020i198808-199106
23091TUBE SUB-ASSY, FUEL PUMP
main23091-74060i198810-199106
main23091-74070i198808-198810
23206ABRACKET, FUEL PUMP
main23206-74460i198810-199106
main23206-74480i198808-198810
23206BGASKET, FUEL PUMP BRACKET
main77169-14010i198808-199106
23217AFILTER, FUEL PUMP
main23217-16030i198808-199106
NIPPONDENSO
main23217-16043i198808-199106
AISAN
23220PPUMP ASSY, FUEL
main23220-16084i198808-199106
AISAN
main23220-43070i198808-199106
NIPPONDENSO
23229CLIP(FOR FUEL PUMP FILTER)
main23229-16010i198808-199106
23232GASKET(FOR FUEL PUMP HOSE)
main23232-28010i198808-199106
23233HOSE, FUEL PUMP
main23239-16010i198808-199106
23233BCLIP(FOR FUEL PUMP HOSE)
main90467-13001i198808-199106
23249RUBBER, CUSHION(FOR FUEL PUMP)
main23249-74150i198808-199106
23250INJECTOR ASSY, FUEL
main23209-62020i198808-199106
23250BRING, O(FOR FUEL INJECTOR)
main90301-07001i198808-199106
23250CGROMMET(FOR FUEL INJECTOR)
main90480-13005i198808-199106
23260INJECTOR ASSY, COLD START FUEL
main23260-69035i198808-199106
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23270-62010i198808-199106
23280REGULATOR ASSY, FUEL PRESSURE
main23280-62020i198808-199106
23291INSULATOR, INJECTOR VIBRATION
main23291-41010i198808-199106
23293GASKET, COLD START INJECTOR
main23293-62020i198808-199106
23300PFILTER, FUEL(FOR EFI)
main23030-79025i198808-199106
23300TGASKET(FOR FUEL FILTER)
main90430-12005i198808-199106
23300UBOLT, UNION(FOR FUEL FILTER)
main90401-12097i198808-199106
23801FHOSE, FUEL, NO.1
main90923-01354i198808-199106
23802BPIPE SUB-ASSY, FUEL, NO.2
main23812-62010i198808-199106
23802CBOLT, UNION(FOR FUEL PIPE NO.2)
main90401-12015i198808-199106
23802DGASKET(FOR FUEL PIPE NO.2)
main90430-12005i198808-199106
23807PIPE SUB-ASSY, FUEL DELIVERY
main23814-62021i198808-199106
23807VSPACER, NO.1(FOR DELIVERY PIPE)
main90561-08020i198808-199106
23811BPIPE, FUEL, NO.1
main23811-62021i198808-199106
23811CHOSE, FUEL(FOR FUEL PIPE TO PRESSURE REGULATOR)
main95333-06020i198808-199106
L=200
23815PIPE, FUEL DELIVERY, NO.2
main23815-62020i198808-198906
main23815-62021i198906-199106
23841BCLAMP, FUEL PIPE, NO.1(FOR EFI)
main23841-62010i198905-199106
23901TUBE SUB-ASSY, FUEL
main23901-62010i198808-198905
main23901-62011i198905-198907
main23901-62020i198907-199106
23901ABOLT, UNION(FOR FUEL TUBE)
main90401-08003i198808-198905
main90401-08010i198905-199106
23901BGASKET(FOR FUEL TUBE)
main90430-08005i198808-199106
8404
9007911003
9007911021
9007930006
9011608252
9011608262
9011908662
9011908809
9011908951
9012606003
9017906080
9017908183
9030109002
9043012026
9092901182
9161140812
9165140850
9165640616
9338115010
9411540400
9411540500
9451100400
9451100500
9613541100

65 parts on this diagram · 1 diagram in section
