FRONT STEERING GEAR & LINK

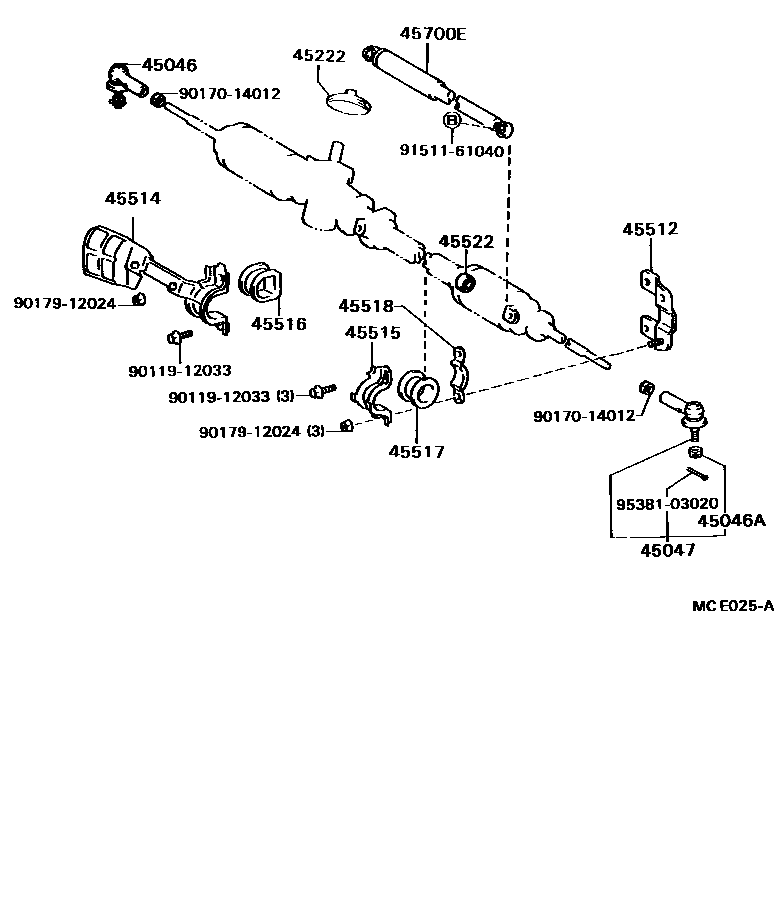

Parts diagram
45046END SUB-ASSY, TIE ROD, RH
main45046-19175i198611-198710
45046ANUT, CASTLE(FOR TIE ROD END)
main90171-12028×2i198611-198710
45047END SUB-ASSY, TIE ROD, LH
main45046-19175i198611-198710
45222COVER, STEERING GEAR DUST
main45222-20010i198611-198904
main45222-32010i198710-198808
45512ADAPTER, STEERING RACK HOUSING
main45512-32010i198611-198904
45514BRACKET, STEERING RACK HOUSING, NO.1
main45505-32040i198611-198904
main45505-32050i198611-198710
W/POWER STEERING
main45514-32060i198611-198904
main45514-32090i198611-198710
W/POWER STEERING
45515BRACKET, STEERING RACK HOUSING, NO.2
main45515-32070i198611-198904
main45515-32080i198611-198710
W/POWER STEERING
45516GROMMET, STEERING RACK HOUSING, NO.1
main45516-32020i198611-198710
W/POWER STEERING
main45516-32030i198611-198904
45517GROMMET, STEERING RACK HOUSING, NO.2
main45517-32020i198611-198904
main45517-32030i198710-198808
45518BRACKET, STEERING RACK HOUSING, NO.3
main45518-32040i198611-198904
45522BUSH, STEERING RACK
main45522-10021i198611-198904
45700EDAMPER ASSY, STEERING
main45700-32030i198611-198904
9011912033
9017014012
9017912024
9151161040
9538103020

17 parts on this diagram · 3 diagrams in section
