FRONT FENDER APRON & DASH PANEL

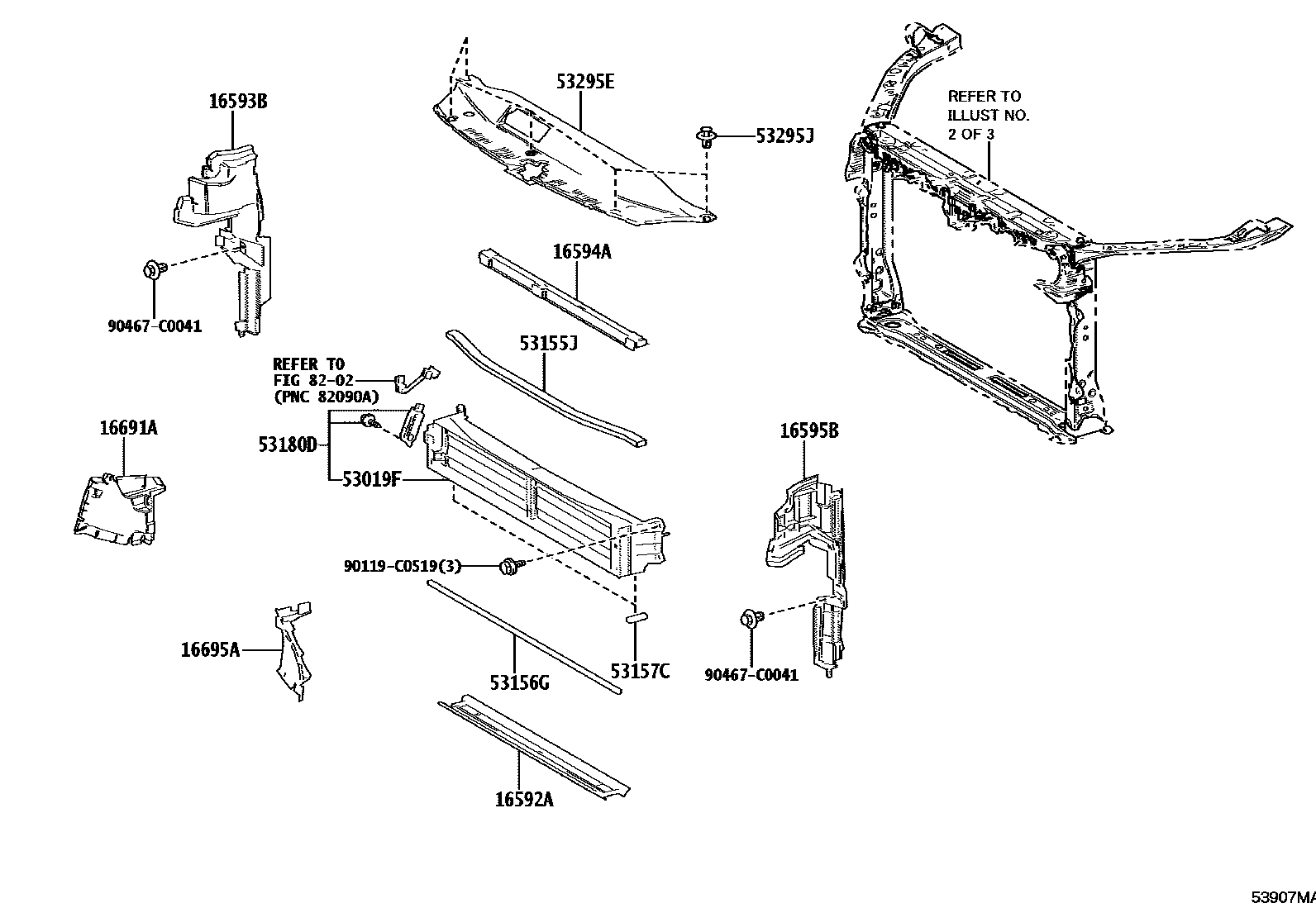

Parts diagram
16592AGUIDE, RADIATOR AIR, NO.3
main16592-F2150i202403
16593BGUIDE, RADIATOR AIR, NO.1 RH
main16593-F2290i202403
main16593-F2310i202403
16594AGUIDE, RADIATOR AIR, NO.2
main16594-F2190i202403
16595BGUIDE, RADIATOR AIR, NO.1 LH
main16595-F2310i202403
main16595-F2330i202403
16691APLATE, RADIATOR SIDE AIR GUIDE, FRONT RH
main16691-F2060i202403
main16691-F2070i202403
16695APLATE, RADIATOR SIDE AIR GUIDE, FRONT LH
main16695-F2060i202403
main16695-F2070i202403
53019FSHUTTER SUB-ASSY, RADIATOR
main53019-06070i202403
53155JSEAL, RADIATOR GRILLE, NO.1
main53155-06140i202403
53156GSEAL, RADIATOR GRILLE, NO.2
main53156-06040i202403
53157CSEAL, RADIATOR GRILLE, NO.3
main53157-06060×2i202403
53180DSHUTTER ASSY, RADIATOR
main53180-06011i202403-202409
main53180-06012i202409
53295ESEAL, COOL AIR INTAKE DUCT
main53295-06250i202403
53295JCLIP, COOL AIR INTAKE DUCT SEAL
main90467-07217×5i202403
(J)
main90467-C0051×5i202403
(L)
8202
90119C0519
90467C0041

16 parts on this diagram · 4 diagrams in section
