ALTERNATOR

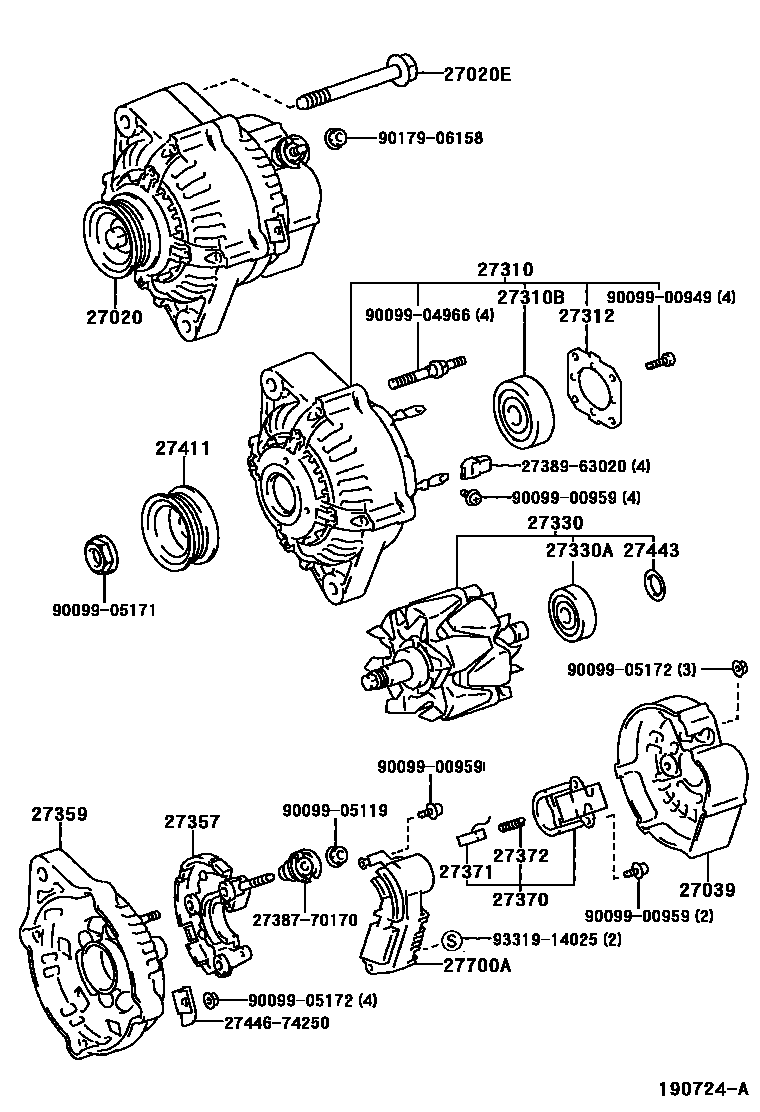

Parts diagram
27020ALTERNATOR ASSY
main27060-74370i199211-199601
12V 70A
27020EBOLT(FOR ALTERNATOR)
main90105-10249i199211-199601
27039COVER, ALTERNATOR REAR END
main27039-73020i199211-199601
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-70100i199211-199601
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90099-10178i199211-199601
27312PLATE, RETAINER
main27312-70200i199211-199601
27330ROTOR ASSY, ALTERNATOR
main27330-72101i199211-199601
27330ABEARING(FOR ALTERNATOR ROTOR)
main90099-10140i199211-199601
27357HOLDER, ALTERNATOR, W/RECTIFIER
main27357-63020i199211-199601
27359FRAME, ALTERNATOR RECTIFIER END
main27359-43160i199211-199601
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-35060i199211-199601
27371BRUSH, ALTERNATOR
main27371-70300×2i199211-199601
27372SPRING, ALTERNATOR BRUSH
main27372-63020×2i199211-199601
27411PULLEY, ALTERNATOR
main27411-16211i199211-199601
27443COVER, ALTERNATOR BEARING
main27443-63020i199211-199601
27700AREGULATOR ASSY, GENERATOR
main27700-74030i199211-199601
2738770170INSULATOR, TERMINAL
2738963020INSULATOR, TERMINAL
2744674250CLIP, ALTERNATOR CORD
9009900949
9009900959
9009904966
9009905119
9009905171
9009905172
9017906158
9331914025

27 parts on this diagram · 1 diagram in section
